8-2
Installation des cartes d'extention
en
option

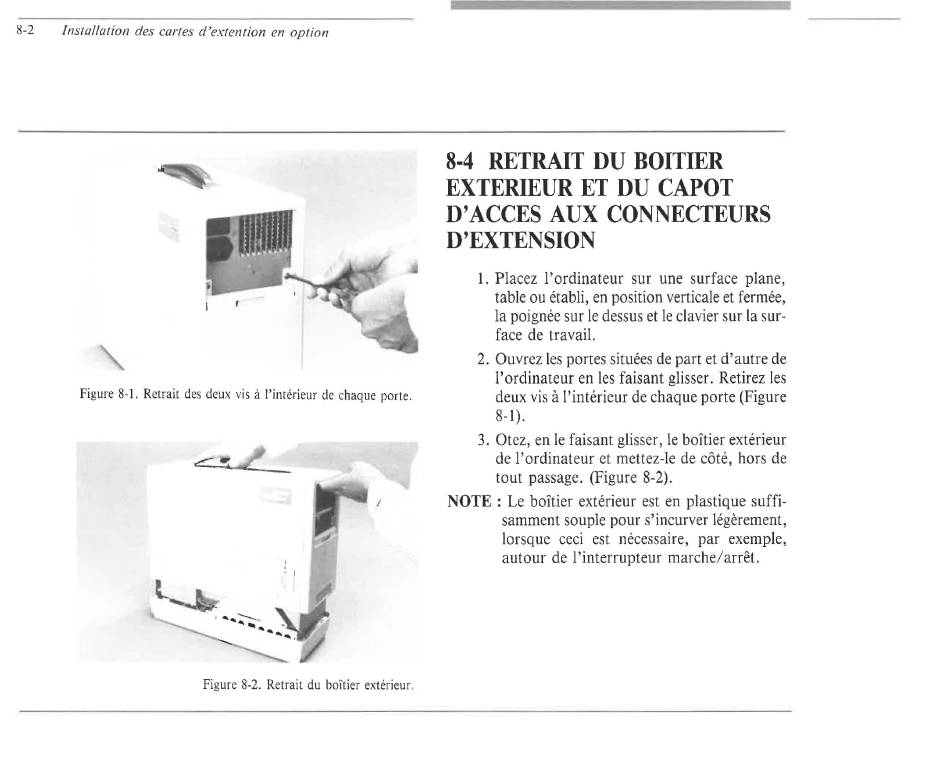

Figure 8-1. Retrait des deux vis
à
l'intérieur de chaque porte.
C:
~
✓
'
:
1
Figure
8-2.
Retrait du
boîtier
extérieur.
8-4 RETRAIT DU BOITIER
EXTERIEUR ET DU CAPOT
D'ACCES AUX CONNECTEURS
D'EXTENSION
1.
Placez l'ordinateur
sur
une
surface
plane,
table ou établi, en position verticale et fermée,
la poignée sur le dessus et le clavier sur la sur-
face de travail.
2. Ouvrez les portes situées de part et d'autre de
l'ordinateur en les faisant glisser. Retirez les
deux vis à l'intérieur de chaque porte (Figure
8-1).
3. Otez, en le faisant
glisser,
le boîtier extérieur
de l'ordinateur
et
mettez-le de côté, hors de
tout passage. (Figure 8-2)
.
NOTE : Le boîtier extérieur est en plastique suffi-
samment souple pour
s'incurver
légèrement,
lorsque ceci est nécessaire, par exemple,
autour de l'interrupteur marche/arrêt.
