Manuels Connexes pour SUPAIR DELIGHT3
Sommaire des Matières pour SUPAIR DELIGHT3
- Page 1 DELIGHT3 Notice d’utilisation SUPAIR-VLD PARC ALTAÏS 34 RUE ADRASTÉE 74650 ANNECY CHAVANOD FRANCE 45°54.024’N / 06°04.725’ E RCS 387956790 Indice de révision:15/09/2020...
- Page 2 Notice d’utilisation sellette | DELIGHT3 ous vous remercions d’avoir fait le choix de notre sellette DELIGHT3 pour votre pra- tique du parapente. Nous sommes heureux de pouvoir ainsi vous accompagner dans notre passion commune. SUP’AIR conçoit, produit et commercialise du matériel pour le vol libre depuis 1984.
-
Page 3: Table Des Matières
Notice d’utilisation sellette | DELIGHT3 Table des Matières Introduction Connexion voile – sellette Données Techniques Comportement en vol Choix des tailles Phases du vol Nomenclature Contrôle pré-vol Vue d’ensemble de la sellette Décollage Mise en place des accessoires En vol Plateau Utilisation de l’accélérateur... -
Page 4: Introduction

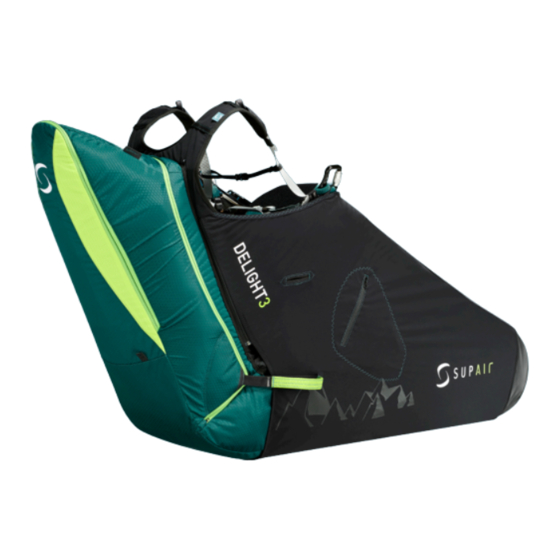

Bienvenue dans le monde du parapente selon SUPAIR, un monde de passion partagée. La DELIGHT3 est une sellette de grands vols cross suffisamment légère pour permettre de monter au décollage à pieds. Son faible poids et son encombrement sont également appréciables pour un usage sur site. -
Page 5: Données Techniques
Notice d’utilisation sellette | DELIGHT3 Donées Techniques Modèle Hauteur du dos Taille du pilote (cm) 150-170 165-185 180-195 > 190 Hauteur du réglage Poids du pilote (mini - maxi) (kg) 50 - 65 60 - 85 75 -105 90 - 115 d’inclinaison de dossier... -
Page 6: Choix Des Tailles
Avec son architecture «hamac» et sa position de pilotage «couchée-dos», nous recommandons un essai en portique auprès d’un de nos revendeurs partenaires afin de choisir la taille qui vous conviendra le mieux. Liste complète des centres d’essais sur www.supair.com Taille... -
Page 7: Nomenclature
Notice d’utilisation sellette | DELIGHT3 Nomenclature Sellette nue Speedbag amovible avec cockpit intégré Poignée et POD parachute D3 Plateau carbone MINI BUMPAIR 16 STK Mousquetons automatiques Zicral 30 mm Accélérateur 2B Speedbag Crochet d’Accélérateur Plateau carbone Speedbag Élévateurs séparés en Dyneema®... -
Page 8: Vue D'ensemble De La Sellette
Notice d’utilisation sellette | DELIGHT3 Vue d’ensemble de la sellette Boucles ventrale et cuissardes Réglage écartement ventrale Réglage inclinaison du dossier Réglages lombairs Réglages sangles d’épaules Réglage suppérieur Speedbag Réglage inférieur Speedbag Plateau carbone Speedbag Boucle fermeture Speedbag Poulie d’accélérateur Harken®... -
Page 9: Mise En Place Des Accessoires
Notice d’utilisation sellette | DELIGHT3 Mise en place des accessoires Mousquetons Plateau d’assise Plateau carbone : Vue de profil : Mousquetons compatibles : Dessus Mousquetons automatiques Zicral 30 mm Taille S et M Réf. : MPPL021 Réf. : MAILCOMOUS30 Taille L et XL Réf. : MPPL025... -
Page 10: Bumpair
Notice d’utilisation sellette | DELIGHT3 Mise en place des accessoires PLATEAU PIED BUMP’AIR pour speedbag SUPAIR | DELIGHT3 | page 10... -
Page 11: Accélérateur
Notice d’utilisation sellette | DELIGHT3 Mise en place des accessoires ACCELERATEUR SUPAIR | DELIGHT3 | page 11... -
Page 12: Mise En Place Du Parachute De Secours
Notice d’utilisation sellette | DELIGHT3 Mise en place du parachute Merci de lire attentivement ! Nous recommandons de faire réaliser l’installation initiale du parachute de secours par une personne compétente. Le pliage et la mise en place du parachute dans la sellette doivent répondre aux exigences exclusives de ce manuel d’utilisation. -
Page 13: Connexion Élévateurs - Sellette
Notice d’utilisation sellette | DELIGHT3 Mise en place du parachute Connexion Élévateurs - Sellette Connectez chaque éléva- Placez correctement l’en- teur à un point d’accroche sembe en faisant une tête d’alou- - Vérifiez que les élévateurs ette. Utilisez l’extrêmité ne se déplacent pas dont la boucle de sangle - Serrez bien chaque noeud. -
Page 14: Installation Du Parachute
Notice d’utilisation sellette | DELIGHT3 Mise en place du parachute Installation du parachute Placer le secours dans la poche parachute. ATTENTION : le côté «poignée» du POD doit-être orienté côté avant de la sellette. Tout autre positionnement peut entrainer un dysfonctionnement de l’extraction... - Page 15 Notice d’utilisation sellette | DELIGHT3 Mise en place du parachute Installation du parachute Prendre le jonc. Passer le second câble de la poignée dans la boucle de drisse blanche à travers l’oeuillet N°3, puis l’oeuillet N°4 puis rancger le bout du câble dans l’oriffice N°5 A l’aide du jonct, passer le câble court de la poignée dans la...
-
Page 16: Test D'extraction Obligatoire
Notice d’utilisation sellette | DELIGHT3 Mise en place du parachute Installation du parachute Ranger la languette témoin de la poignée dans la petite poche prévue à cet effet Test d’extraction obligatoire Fermer les Zips Vérifiez le montage en effectuant au moins un essai d’extraction sous portique. -
Page 17: Rangements Et Astuces
Notice d’utilisation sellette | DELIGHT3 Rangements et astuces Sortie pipette Poche dorsale de rangement Kit de sécurité Cockpit Poche Radio Poche sous assise (5 litres). Emplacement ballast Petite poche de rangement SUPAIR | DELIGHT3 | page 17... -
Page 18: Kit De Sécurité
Notice d’utilisation sellette | DELIGHT3 Kit de sécurité S’attacher en cas d’arbrissage Communiquer en cas d’accident Numéros d’urgence EUROPE / INDIA Besoin d’aide? USA / CANADA CHINA / JAPAN NEPAL IRAN AUSTRALIA NEW ZEALAND SOS lumineux : SUPAIR | DELIGHT3 | page 18... -
Page 19: Ajustements De La Sellette
Notice d’utilisation sellette | DELIGHT3 Ajustements de la sellette Important : nous vous conseillons de régler votre sellette sous portique avant toute utilisation. Les différents réglages Réglage écartement ventrale Réglages sangle d’épaule Réglage inclinaison du dossier Réglages lombairs Réglage inférieur Speedbag Réglage supérieur Speedbag... -
Page 20: Règler Sa Sellette
Notice d’utilisation sellette | DELIGHT3 Ajustements de la sellette Règler sa Sellette Installez-vous dans la sellette sur un portique. Fermez les boucles automatiques. serrer (cordelette) Ajustez la longueur des sangles d’épaules grâce aux boucles de réglage d’épaules. déserrer (drisse tube) Ajustez l’inclinaison du dossier avec les deux boucles latérales en fonction de... -
Page 21: Connexion Voile - Sellette
Notice d’utilisation sellette | DELIGHT3 Connexion voile - Sellette Connexion voile – sellette Sans faire de twist, connectez les élévateurs aux points d’accroche de la sellette avec des mousquetons automatiques. Veillez à ce que les élévateurs soient dans le bon sens : les «A» doivent être à l’avant dans le sens de vol. -
Page 22: Comportement En Vol
Notice d’utilisation sellette | DELIGHT3 Comportement en vol La DELIGHT3 est conçue pour les vols longs et engagés. Son comportement est plutôt stable et précis en adéquation avec une voile performante, maniable et vive. En retirant le mini-plateau la sellette suit davantage le contour du bassin et devient plus stable. L’absence du plateau rend l’aile plus exigeante à pi- loter. -
Page 23: Phases Du Vol
Notice d’utilisation sellette | DELIGHT3 Phases du vol Controle Prévol • Vérifiez que ni votre sellette ni vos mousquetons ne se sont détériorés. • Vérifiez soigneusement que les câbles de la poignée du parachute de secours passent dans les boucles de maintien des volets de la poche secours. -
Page 24: En Vol
Notice d’utilisation sellette | DELIGHT3 Phases du vol En Vol Veillez à régler l’écartement de la ventrale de façon adaptée aux conditions aérologiques et selon ce qui est préconisé par le fabricant de votre voile. Utilisation de l’Accélérateur Nous recommandons une utilisation raisonnée de l’accélérateur, en raison du risque accru de fermeture. Reportez-vous au manuel d’uti- lisation de votre voile pour plus d’informations. -
Page 25: Faire Secours
Notice d’utilisation sellette | DELIGHT3 «Faire secours» Lancer le parachute de secours Nous vous conseillons vivement de repérer de façon fréquente l’emplacement de la poignée du parachute de secours. Pour ce faire, nous vous recommandons de descendre la main droite le long des élévateurs. Ce geste doit pouvoir s’effectuer les yeux fermés. Ce faisant, vous maximisez vos chances en cas d’incident de vol nécessitant le déploiement du parachute de secours. -
Page 26: Entretien
• boucles et mousquetons (fonctionnement / usure) Les fibres qui composent les sangles et les tissus de la DELIGHT3 ont été sélectionnés et tissés de façon à garantir le meilleur compromis légèreté/durée de vie possible. Toutefois, dans certaines conditions, suite par exemple à une exposition très prolongée aux UV et/ou une abrasion importante ou encore à... -
Page 27: Réparation
Un grand nombre de nos composants sont recyclables. Si vous jugez que votre DELIGHT3 a atteint la fin de sa vie, vous pouvez séparer toutes les parties métalliques et plastiques et appliquer les règles de tri sélectif en vigueur dans votre pays. -
Page 28: Garantie
SUP’AIR n’assume aucune responsabilité en lien avec votre pratique du parapente. Toute autre utilisation ou montage que ceux décrits dans la présente notice ne relève pas de la responsabilité de SUPAIR. Ce produit SUP’AIR est conçu exclusivement pour la pratique du parapente. Toute autre activité (telle que le parachutisme ou le base jumping, etc.) est totalement proscrite avec ce produit. -
Page 29: Amortisseur De Choc
être mise au rebut et ce, dès la première utilisation. 30°C Si votre amortisseur de choc est endommagé, faites-le expertiser et réparer par un professionnel ou contactez-nous à sav@supair.com Les rapports de test et la déclaration UE de conformité sont disponibles à l’adresse : www.supair.com... -
Page 30: Fiche D'entretien
Notice d’utilisation sellette | DELIGHT3 Fiche d’entretien Cette page vous permettra de noter toutes les étapes de la vie de votre sellette DELIGHT3. Entretien Entretien Date d’achat Revente Revente Nom du propriétaire : Date Date Nom et cachet du magasin : Nom de l’atelier/de l’acheteur... - Page 31 SUPAIR-VLD Parc Altaïs 34 rue Adrastée 74650 Chavanod, Annecy FRANCE info@supair.com +33(0)4 50 45 75 29 45°54.024’N / 06°04.725’E...
