5 Installation électrique
Utilisez un fil de cuivre approprié avec les bornes à pression indiquées, par exemple à anneau et
à fourche, à l'extrémité du conducteur avant la fixation aux bornes. Conservez une longueur de fil
suffisante pour faciliter l'installation.
Il est également possible de raccorder la
BMW Wallbox Plus en monophasé. Pour
cela, connectez les bornes L1, N et PE.
Section transversale max. du conducteur rigide = 16 mm² (6 AWG)
Section transversale max. du conducteur flexible avec virole à manchon plastique = 10 mm²
Choisissez le conduit approprié conformément à tous les codes et normes électriques locaux,
régionaux et nationaux applicables. Veillez à ce que le disjoncteur soit coupé avant l'installation.
Assurez-vous que les tensions dangereuses sont isolées de manière sûre.

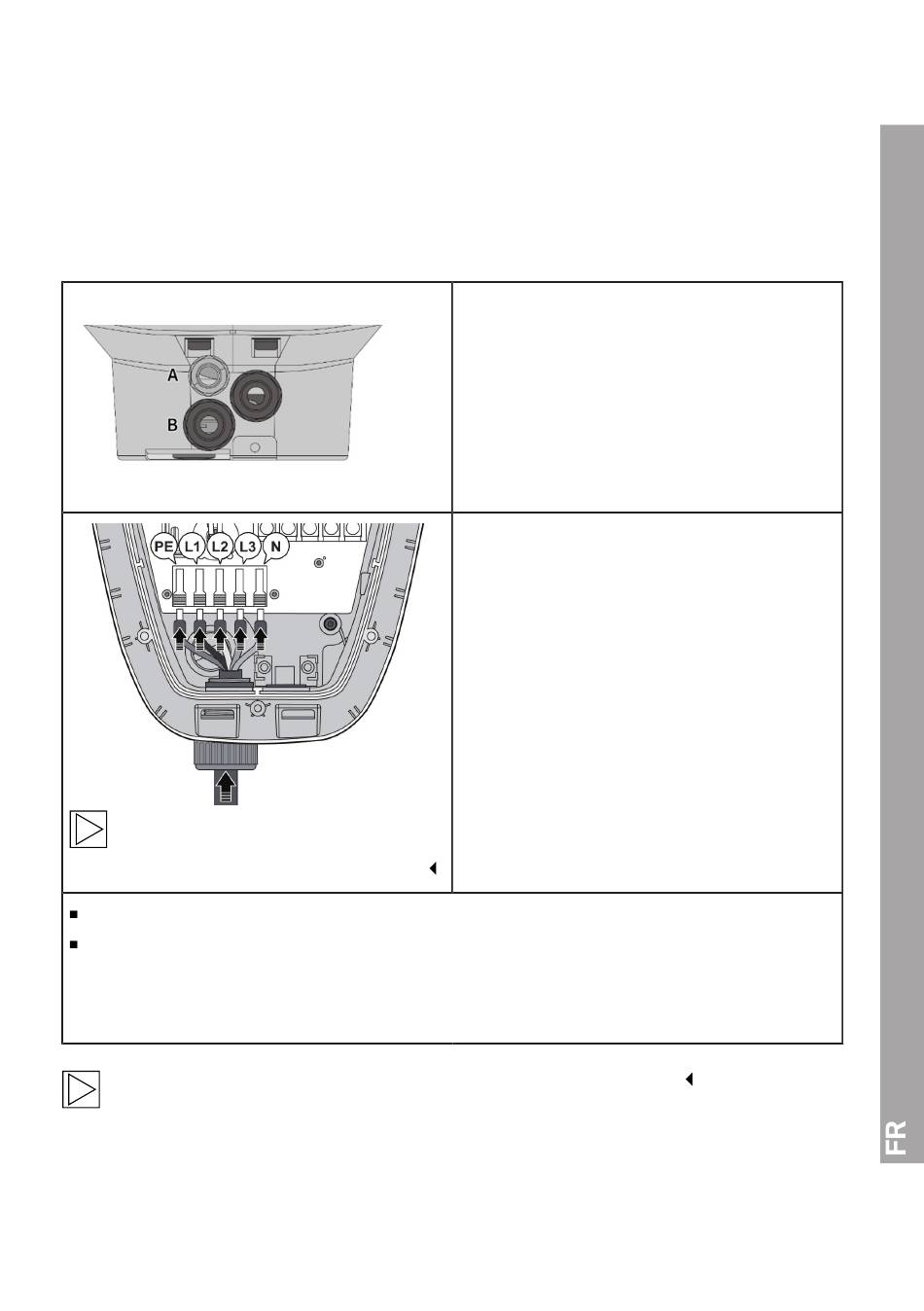

A
Conduit de taille appropriée aux fils de signal
RS-485 (0,75 mm
2
Diamètre de câble applicable :
9 mm à 11 mm
B
Câble d'entrée d'alimentation.
Diamètre de câble applicable :
13 mm à 20 mm
C
Câble de sortie d'alimentation
Connectez chaque borne au bon connecteur
dans le bornier. Fixez correctement la borne pour
le câble d'entrée. La longueur dénudée du câble
d'entrée doit être conforme à l'indication dans la
Wallbox.
).
