Configuration électrique
• Circuit 208 VAC (gamme de tension +5/-10 %)
• Circuit dédié de 30 ampères : capuchon de cordon, réceptacle et disjoncteur
• La machine est fournie avec un cordon d'alimentation
avec fiche L1, L2, G.
REMARQUE :
(N) aucun fil/conducteur neutre utilisé.
• Réceptacle dans un rayon de 1,4 mètre (4,5 pieds) de la machine. (Remarque : la longueur du
cordon d'alimentation est régulée par l'homologation UL de la machine; la longueur et le type
de cordon ne peuvent pas être substitués.)
• Consommation totale de la machine 24,0 ampères à 208 VAC
• Déterminez le service électrique disponible sur le site.

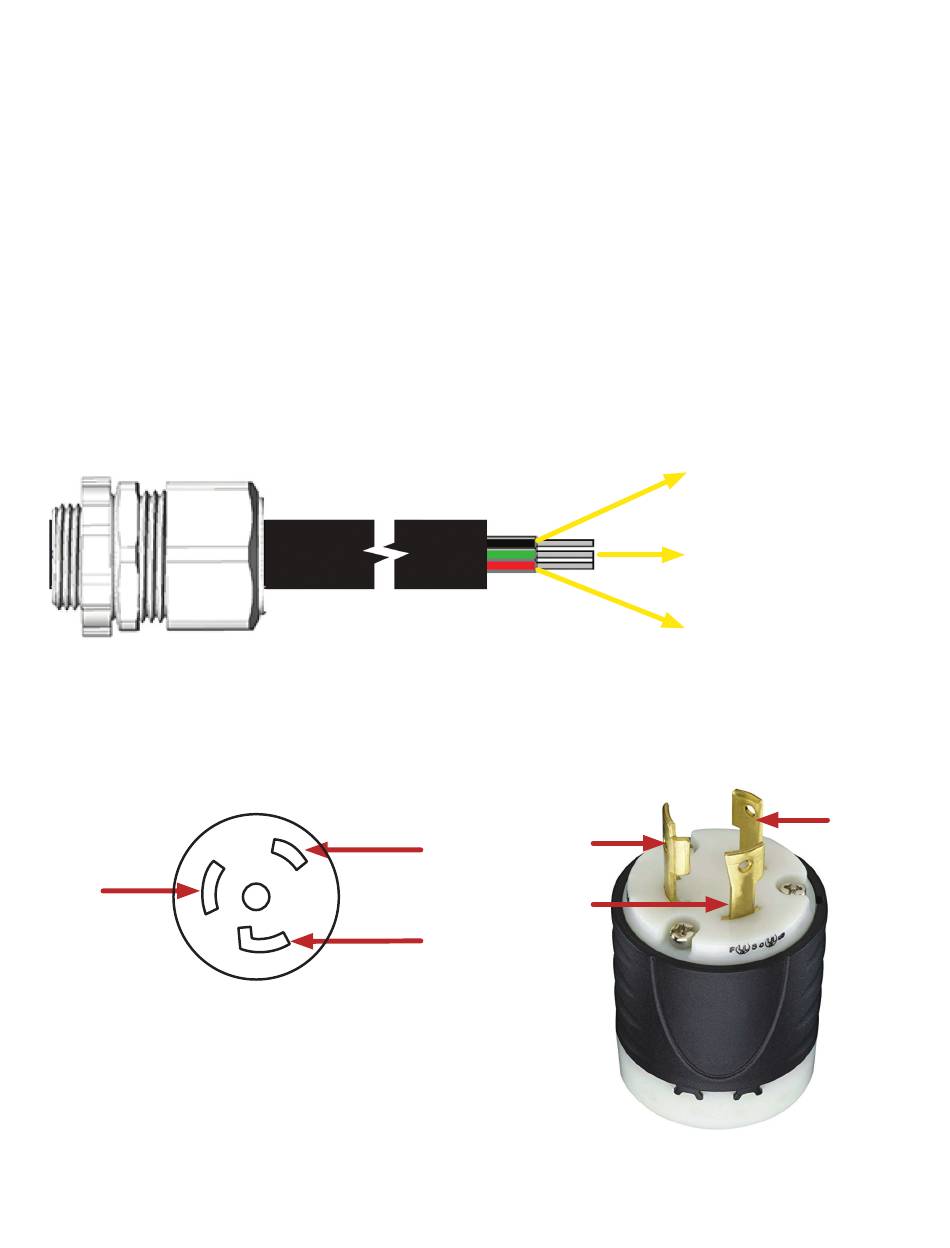

Cordon d'alimentation, 10/3 30 A/250 V
Soulagement de la
tension du panneau
Réceptacle
L2
NEMA L6-30R
Voltmètre
L1 - L2 208 VAC
L1 - G 120 VAC
L2 - G 120 VAC
EXIGENCES DU SITE
EXEMPLE
VERT
L1
ROUGE
ou
G
BLANC
7
AWG 10/3 30 A/250 V
(PN 46908.0002)
NOIR (L1)
VERT (Mise à la terre)
ROUGE ou BLANC (L2)
Fiche
NEMA L6-30P
NOIR
suite >
