Manuels Connexes pour tams elektronik WD-12
Sommaire des Matières pour tams elektronik WD-12

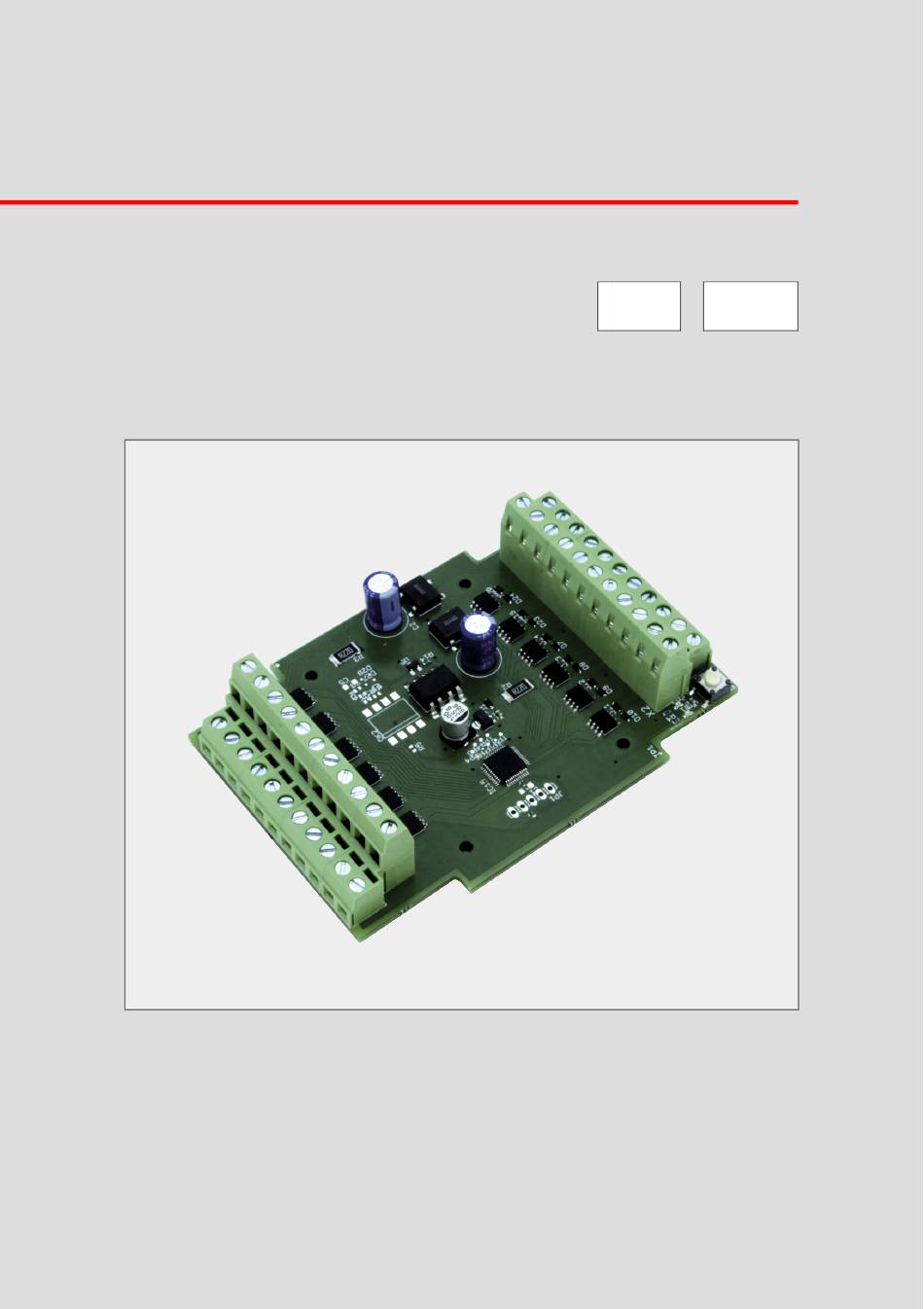

- Page 1 WD-12 Décodeur d'aiguillage 12 voies Mode d'emploi Numéros d'article 43-02126 | 43-02127 tams elektronik n n n...
- Page 2 Tous droits réservés, notamment le droit de reproduction et de distribution ainsi que de traduction. Les copies, reproductions et modifications sous quelque forme que ce soit nécessitent l'autorisation écrite de Tams Elektronik GmbH. Nous nous réservons le droit d'apporter des modifications techniques.
- Page 3 2. Fonction........................6 2.1. Commande......................7 2.2. Programmation....................7 2.3. Protection contre les courts-circuits...............7 2.4. Alimentation......................8 3. Connexions........................8 3.1. Affectation des connexions WD-12................9 3.2. Raccordement à l'alimentation électrique.............11 3.3. Exemples de connexion..................12 4. Réglages........................15 4.1. Régler des adresses....................15 4.2. Réglages de base....................17 4.3. Einstellung der On-Time..................17 5.
- Page 4 Si vous transmettez le décodeur à une autre personne, remettez-lui également les instructions. 1.1. Contenu du paquet 1 platine entièrement montée et testée WD-12 (no. d´article 43-02126-01) ou 1 décodeur d'aiguillage WD-12 dans son boîtier (no. d´article 43-02127-01) 1.2. Accessoires Câbles de raccordement...
- Page 5 WD-12 1.3. Utilisation prévue Le décodeur d'aiguillage est prévu pour être utilisé dans le modélisme, en particulier dans les installations de trains miniatures, conformément aux indications du mode d'emploi. Toute autre utilisation n'est pas conforme à l'usage prévu et annule la garantie. L'utilisation conforme comprend également la lecture, la compréhension et le respect de toutes les parties des instructions.
- Page 6 à deux bobines ou les découpleurs. Autres possibilités de raccordement Afin d'exploiter les 12 paires de sorties du WD-12, il est également possible de raccorder divers autres accessoires : Les consommateurs à faible consommation électrique qui ne nécessitent pas d'alimentation électrique séparée peuvent être raccordés directement aux sorties du WD-12.
- Page 7 Motorola. Commande par des ordres pour locomotive Au format DCC, le décodeur d'aiguillage WD-12 peut être commandé via des adresses de locomotive plutôt que via des adresses pour aiguillage. Un bloc de 4 décodeurs est alors commuté via les fonctions F1 à F4. Il est ainsi possible d'utiliser le décodeur avec des commandes numériques DCC qui ne permettent pas la commande d'adresses d'aiguillage.
- Page 8 (p.ex. les aiguiallages) la centrale l’alimentation Les 12 sorties d'aiguillage / paires de sorties du WD-12 sont attribuées à trois blocs d'adresses de 4 : Bloc d'adresses 1 : sorties d'aiguillage 1...4 (marquées en bleu et...
- Page 9 WD-12 3.1. Affectation des connexions WD-12 Côté A Décodeur d'aiguillage WD-12 | Côté A "dérivé" ou F1 = "arrêt" Accessoire électromagnétique / conducteur de retour Aiguillage 1 "droit" ou F1 = "marche" "dérivé" ou F2 = "arrêt" Accessoire électromagnétique /...
- Page 10 WD-12 tams elektronik Côté B Décodeur d'aiguillage WD-12 | Côté B non utilisé non utilisé "dérivé" ou F7 = "arrêt" Accessoire électromagnétique / conducteur de retour Aiguillage 7 "droit" ou F7 = "marche" "dérivé" ou F8 = "arrêt" Accessoire électromagnétique /...
- Page 11 WD-12 3.2. Raccordement à l'alimentation électrique Vous pouvez alimenter le décodeur et les servos et autres consommateurs connectés soit avec la tension numérique du circuit booster, c'est-à-dire via le booster intégré de la centrale numérique ou un booster séparé, ...
- Page 12 WD-12 tams elektronik 3.3. Exemples de connexion Exemple de connexion : Aiguillage à deux bobines Connexion d’un aiguillage aux bornes 4.1 à 4.3 ("aiguillage 4") Exemple de connexion : Dételeur Connexion de deux dételeurs aux bornes 4.1 à 4.3 Exemple de connexion : Signal lumineux à...
- Page 13 WD-12 Exemple de connexion : Aiguillage à deux bobines avec possibilité de commutation manuelle Connexion d’un aiguillage aux bornes 4.1 à 4.3 ("aiguillage 4") Connexions | 13...
- Page 14 WD-12 tams elektronik Exemple de connexion : Aiguillage à moteur lent Connexion d’un aiguillage aux bornes 4.1 à 4.3 ("aiguillage 4") 14 | Connexions...
- Page 15 4.1. Régler des adresses Blocs d'adresses du WD-12 Les 12 sorties d'aiguillage / paires de sorties du WD-12 sont attribuées à trois blocs d'adresses de 4. Vous attribuez une adresse séparée à chacun des 3 blocs d'adresses. L'attribution des adresses s'effectue soit à l'aide du bouton de programmation sur la platine, soit par programmation CV avec une centrale DCC.
- Page 16 WD-12 tams elektronik Procédez de la manière suivante : 1. Appuyez une, deux ou trois fois sur le bouton de programmation pour sélectionner le bloc d'adresses auquel vous souhaitez attribuer une adresse pour aiguillage. Bloc 1 (aiguillages 1...4) appuyer 1 fois La LED rouge clignote.
- Page 17 WD-12 4.2. Réglages de base Nom de VC N° Valeur Remarques (par défaut) Version En lecture uniquement ! Fabricant (62) En lecture uniquement ! 0 ... 255 La saisie d’une valeur quelconque rend au décodeur ses réglages d’origine.
- Page 18 WD-12 tams elektronik 5. Liste de contrôle pour la recherche et le dépannage des erreurs Avertissement : Si vous constatez un fort dégagement de chaleur, débranchez immédiatement la connexion à la tension d'alimentation. Risque d'incendie ! Causes possibles : ...
- Page 19 WD-12 5.1. Hotline technique Si vous avez des questions sur l'utilisation du décodeur, notre hotline technique vous aidera (numéro de téléphone et adresse e-mail sur la dernière page). 5.2. Réparations Vous pouvez nous envoyer un décodeur défectueux pour examen / réparation (adresse sur la dernière page).
- Page 20 WD-12 tams elektronik 6. Données techniques Protocoles numériques Formats de données Motorola DCC (selon la norme NMRA et RCN) Étendue des adresses MM: 1020 adresses d'aiguillage Remarque : L´étendue des adresses DCC: 2040 adresses d'aiguillage dépend aussi de la centrale.
- Page 21 WD-12 Environnement Pour une utilisation dans des locaux fermés Température ambiante en 0 ~ + 30 °C fonctionnement Humidité relative admissible 10 ~ 85% (sans condensation) en fonctionnement Température ambiante de - 10 ~ + 40 °C stockage Humidité...
- Page 22 WD-12 tams elektronik 7. Garantie, Conformité UE & DEEE 7.1. Déclaration de garantie Nous offrons pour ce produit 2 ans de garantie à partir de la date d’achat par le premier client, limitée toutefois à 3 ans après l’arrêt de la production en série du produit. Le premier client est le consommateur qui a acquis le produit auprès de notre société, d’un revendeur ou...
- Page 23 WD-12 7.2. UE-Déclaration de conformité Ce produit est conforme aux exigences des directives européennes suivantes et porte donc le marquage CE. 2001/95/EU Directive sur la sécurité des produits 2015/863/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS)
- Page 24 Informations et conseils supplémentaires : http://www.tams-online.de Garantie et service: tams elektronik GmbH Fuhrberger Str. 4 DE-30625 Hannover / ALLEMAGNE Téléphone : +49 (0)511 / 55 60 60 Téléfax: +49 (0)511 / 55 61 61 E-mail: support@tams-online.de...
