Connexion à l'alimentation sans commutateur d'allumage
Cette méthode de connexion est utilisée le plus souvent sur les grands bateaux et sur les bateaux équipés de
plusieurs chaînes stéréo et autres dispositifs marins en réseau. Pour ces installations, il est moins important
que la chaîne stéréo démarre rapidement et il est plus efficace d'utiliser le disjoncteur ou un interrupteur dédié
sur le panneau électrique pour éteindre la chaîne stéréo et éviter toute consommation d'énergie inattendue.

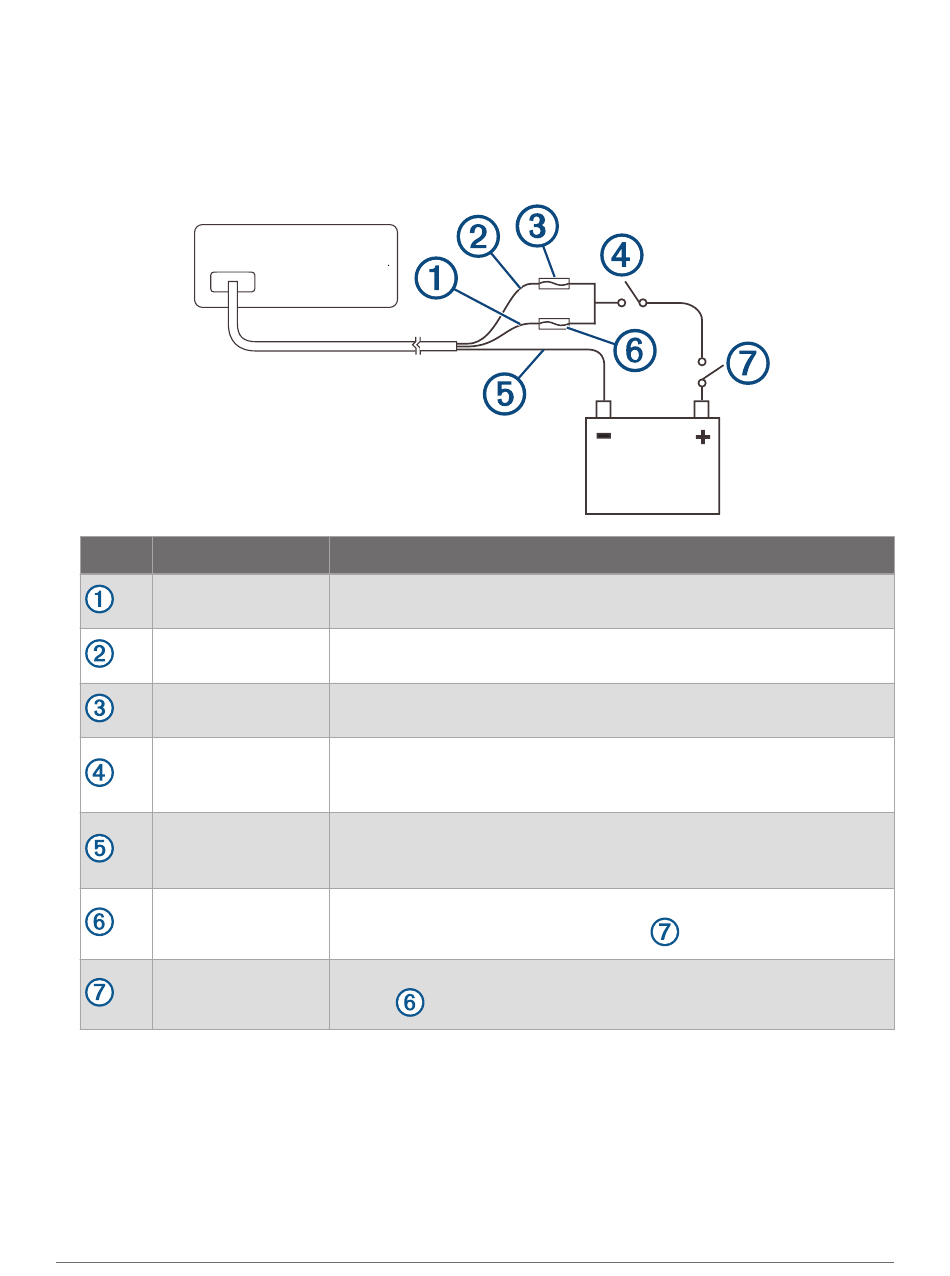

1 Suivez ce schéma pour connecter les fils.
Élément Description
Fil jaune
Fil rouge
Fusible 1 A (non
inclus)
Interrupteur manuel
(en option)
Fil noir
Fusible de 25 A (non
inclus)
Disjoncteur de 25 A
2 Acheminez tous les fils vers le faisceau de câbles de la chaîne stéréo, le disjoncteur ou interrupteur et la
source d'alimentation selon les besoins.
Ne connectez pas le faisceau de câbles à la chaîne stéréo tant que toutes les connexions de fils dénudés
n'ont pas été faites.
3 Installez tous les fusibles nécessaires sur les fils rouge et jaune.
4 Connectez le faisceau de câbles à la chaîne stéréo.
Remarques
Vous devez connecter ce fil au fil rouge avant de brancher les deux fils
sur l'interrupteur manuel ou sur le disjoncteur.
Vous devez connecter ce fil au fil jaune pour qu'il ne fonctionne pas
comme un interrupteur de mise en veille physique.
Vous devez installer ce fusible sur le fil rouge avant de connecter le fil
rouge au fil jaune.
Cet interrupteur n'est nécessaire que s'il n'y a pas de disjoncteur sur le
bateau ou si vous avez besoin d'un moyen plus simple de couper l'alimen
tation de la chaîne stéréo.
Terre (-)
Vous devez connecter ce fil à la même masse que la source d'alimenta
tion ou à une masse commune.
Ce fusible est nécessaire si vous n'êtes pas en mesure de connecter le fil
à l'alimentation via un disjoncteur de 25 A
S'il n'y a pas de disjoncteur sur le bateau, vous devez brancher un fusible
de 25 A
sur le fil jaune.
.
11
