ÉTAPE
1

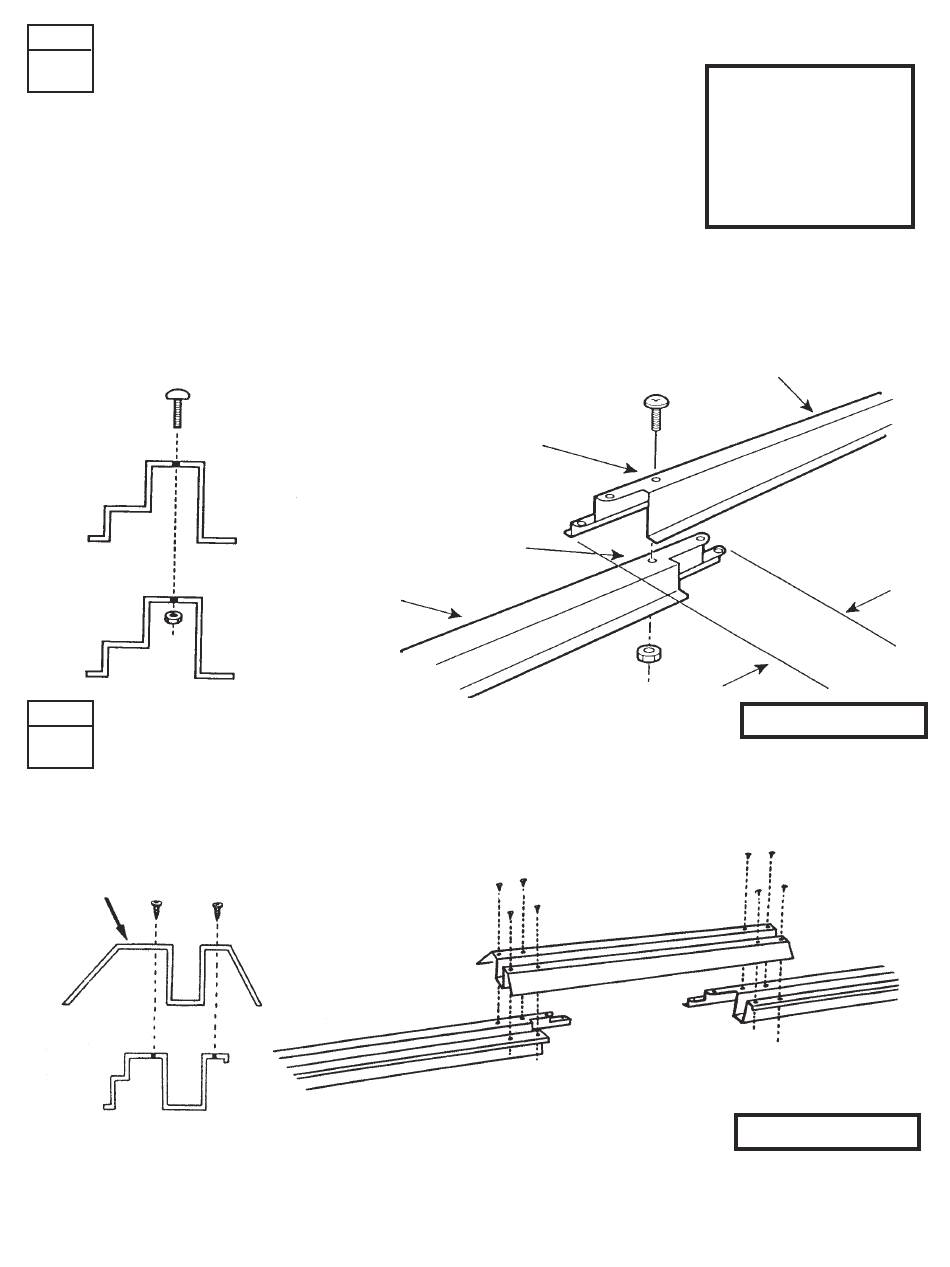

TRAVERSES LATÉRALES ET ARRIÈRE
1.
Assemblez les traverses de base latérales (quantité: 2) en les faisant
se chevaucher. Alignez les gros trous l'un sur l'autre. Procédez de la
même façon pour assembler l'autre côté.
REMARQUE: dans les abris de modèles 105 (10x5) et 106 (10x6),
ces pièces sont en un seul morceau (pas d'assemblage requis).
Pour modèle 108 (10x8) assemblez 53H (1) et 73H (1). Pour
modèle 1011 (10x11) assemblez 53H (1) et 73H (2).
2.
Répétez la procédure ci-dessus pour l'assemblage des
traverses de base arrière référence 104H (quantité: 2).
EXTÉRIEUR
ÉTAPE
2
TRAVERSES DE BASE AVANT ET SEUIL
Espacez les traverses de base avant référence 102H (quantité: 2) et fixez le seuil
référence 1010H entre ces deux pièces.
REBORD LARGE SUR L'EXTÉRIEUR
EXTÉRIEUR
INTÉRIEUR
TRAVERSE DE BASE
LATÉRALE
INTÉRIEUR
UTILISEZ LES VIS AUTOTARAUDEUSES DE 10mm (3/8") DE LONG
GROS TROUS DE
6mm (1/4")
GROS TROUS DE
6mm (1/4")
SEUIL
RÉF. 1010H
TRAVERSE DE
BASE AVANT
RÉF. 102H
6
Voir pages 4 et 5
pour la description,
la référence exacte
et la quantité de
pièces requises
pour votre abri.
UTILISEZ DES
TRAVERSE
ÉCROUS ET LES
DE BASE
BOULONS DE 10mm
LATÉRALE
(3/8") DE LONG
VU DE L'INTÉRIEUR
TRAVERSE DE BASE
AVANT
RÉF. 102H
VU DE L'INTÉRIEUR
FAG06
20.3 cm
(8")
