Page 1

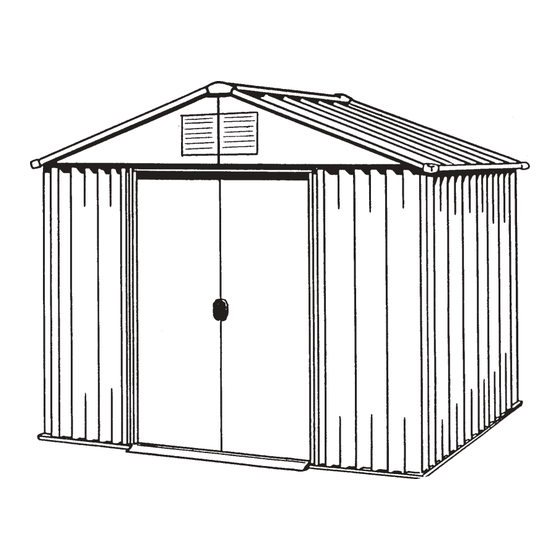

MANUEL DE MONTAGE POUR LES MODÈLES HE105, HE106, HE107, HE108, HE109, HE1011 HH105EX, HH106EX, HH107EX, HH108EX, HH109EX, HH1011EX FAG01 100% CANADIEN ATTENTION: Certaines pièces peuvent être coupantes. Manipulez les pièces avec précaution afin d’éviter tout risque d’accident. Pour votre sécurité, lisez bien toutes les consignes données dans ce manuel de montage avant même...
Page 2
SOMMAIRE FJ02 • • Liste des pièces Avant le montage • • Montage de l'abri Ancrage / fondation PAS DE PANIQUE! L’assemblage peut vous paraître compliqué lorsque vous commencez à déballer les pièces nécessaires au montage de l’abri… mais ce n’est pas le cas. Suivez tout simplement les instructions illustrées dans ce manuel et votre abri s’érigera rapidement et facilement.
Page 3
IMPORTANT FAG03 CONSIGNES DE SÉCURITÉ À RESPECTER DURANT LA CONSTRUCTION Avant d’être assemblées, certaines pièces de l’abri peuvent présenter des bords tranchants. Portez des gants de travail lorsque vous manipulez les pièces. Lorsque vous utilisez un outil électrique quelconque, portez des lunettes de sécurité. N’utilisez pas d’outils électriques dans un endroit mouillé...
Page 4
LISTE DES PIECES FAG04 IMPORTANT... Lorsque vous commandez des pièces détachées, n'oubliez pas de préciser le numéro de référence gravé sur la surface galvanisée de la pièce. S'il s'agit de panneaux muraux, de panneaux d'angle et de panneaux de toit, il faudra également préciser le modèle de l'abri, et la couleur ainsi que les dimensions des panneaux.
Page 5
Pièces non identifiées par une référence FAG05 Panneau d'angle Panneau mural Demi-panneau mural Pignon gauche Pignon droit Panneau Demi-panneau de toit de toit Ruban d'étanchéité Poignée de porte Petites rondelles Panneau de porte (plaquette de 64) Articles dans le sac de visserie Embout d'angle Glissière Espaceur de bas...
Page 6
ÉTAPE FAG06 TRAVERSES LATÉRALES ET ARRIÈRE Voir pages 4 et 5 pour la description, Assemblez les traverses de base latérales (quantité: 2) en les faisant la référence exacte se chevaucher. Alignez les gros trous l'un sur l'autre. Procédez de la et la quantité...
Page 7
FA07 ÉTAPE MONTAGE DU CADRE PLANCHER Positionnez les 4 traverses de base du cadre plancher sur votre fondation. Utilisez les vis autotaraudeuses de 10mm (3/8") de long pour les angles avant et les angles arrière. Assurez-vous que le cadre soit bien d'équerre, en mesurant les diagonales.
Page 8
FAG08 ÉTAPE PANNEAUX D'ANGLE Voir pages 4 et 5 pour la description, Positionnez les panneaux d'angle arrière et fixez-les aux traverses la référence exacte de base arrière et latérales, le rebord étroit du panneau sur le et la quantité de côté...
Page 9
FE09 ÉTAPE MONTAGE DU RAIL DE PORTE ET Voir pages 4 et 5 DU LINTEAU DE PORTE pour la description, la référence exacte Montez les pièces du rail de porte référence 106H et la quantité de (quantité: 2) sur le linteau de porte référence 1035H. pièces requises pour votre abri.
Page 10
FS10 ÉTAPE MONTANTS DE PORTE, LINTEAU DE PORTE ET ENTRETOISE INTERMÉDIAIRE AVANT Dévissez les panneaux d'angle là où vous le jugerez nécessaire afin d'installer les montants de porte référence 109G de chaque côté du seuil. Faites glisser le montant de porte sous le panneau mural, et sous le linteau de porte. Fixez à la traverse de base, puis fixez à...
Page 11
FAG11 ÉTAPE PANNEAUX MURAUX LATERAUX ET ARRIÈRE Installez les panneaux muraux sur chaque côté en les fixant aux traverses supérieures et inférieures. REMARQUE - sur les modèles 106 (10x6) et 108 (10x8), on utilise un demi-panneau mural plus petit, sur les côtés uniquement. A mi-hauteur du mur, là...
Page 12
FAG12 ÉTAPE INSTALLATION DES SUPPORTS DE POUTRE FAÎTIÈRE SECONDAIRE Support de poutre de faitage AUX PIGNONS Pignon gauche Pignon droit Fixez deux (2) support de poutre faîtière secondaire référence 33 à l'intérieur de chacun des 4 pignons. SUPPORT DE POUTRE DE FAITAGE PRINCIPALE RÉF.
Page 13
FAG13 ÉTAPE MONTAGE DES POUTRES FAÎTIÈRES PRINCIPALE ET SECONDAIRES Assemblez la poutre faîtière principale en choisissant les pièces à combiner (en les encastrant) pour obtenir la taille correspondant à votre modèle d'abri (voir tableau ci-dessous). REMARQUE - modèles 105 (10x5) et 106 (10x6): ces pièces sont en un seul morceau (pas d'assemblage requis - ne pas faire l'étape 2 ci-dessous, aller directement à...
Page 14
FAG14 ÉTAPE SCHÉMA "B" INSTALLATION DES POUTRES FAÎTIÈRES UTILISEZ CES TROUS POUR Positionnez les deux parties de la poutre faîtière principale de LES POUTRES DE FAITAGE chaque côté des rebords de pignon. Voir schéma "A". Fixez à l'aide SECONDAIRE de boulons et d'écrous. Modèles 105 (10x5), 106 (10x6) et 107 (10x7): sur chaque côté, fixez une poutre faîtière secondaire sur la partie libre du support de poutre faîtière secondaire, à...
Page 15
FAG15 ÉTAPE INSTALLATION DES PANNEAUX DE TOIT Voir pages 4 et 5 Installez les panneaux de toit en les faisant se chevaucher l'un sur pour la description, l'autre. Fixez-les aux poutres faîtières et aux traverses supérieures la référence exacte à l'aide de vis et de rondelles. REMARQUE - sur les modèles 106 et la quantité...
Page 16
FAG16 ÉTAPE INSTALLATION DU COUVRE-FAÎTIÈRE Positionnez avec soin le couvre-faîtière et faites-vous aider par VOIR LES PAGES 4 et 5 une personne sur une échelle à l'extérieur de l'abri pour pouvoir POUR LE PROFIL, LE repositionner et appuyer lorsque c'est nécessaire. NUMERO EXACT ET LA De l'intérieur de l'abri, commencez par l'extrémité...
Page 17
FAG17 ANCRAGE DE L'ABRI AU SOL ÉTAPE ÉTAPE OBLIGATOIRE REMARQUE: Les vis d'ancrage, rondelles et chevilles d'ancrage NE SONT PAS fournies Vérifiez que l'abri soit bien positionné sur la fondation en dans le sac de visserie. Vous pouvez vous procurer dans une quincaillerie des vis à béton suivant l'emplacement prévu au début du mon- béton pour ancrage No.
Page 18
FS18 ÉTAPE MONTAGE DE LA PORTE ET DE SES ACCESSOIRES Positionnez un renfort de porte référence DIS03 sur le rebord latéral en U, à l'intérieur de la porte droite, tel que l'illustre le schéma ci-dessous. Installez l'entretoise verticale référence 61G au centre de la porte, en alignant les trous sur le panneau de porte comme illustré.
Page 19
FF19 ÉTAPE SCHÉMA "A" POSE DE LA PORTE RAIL DE PORTE (DE L'INTERIEUR) De l'angle intérieur de l'abri, installez le rebord inférieur de la porte gauche dans le rail de la traverse de base. Positionnez le haut de la porte de manière à...
Page 20
FJ20 CANADA UNIQUEMENT Si vous avez des questions, ou désirez commander des pièces détachées pour votre abri de jardin, adressez-vous directement à notre Service Après Vente. Ne contactez pas le revendeur, qui ne sera pas en mesure de vous aider aussi rapidement que notre Service Après Vente (1-800-851-1085).
