ÉTAPE
PANNEAUX MURAUX LATERAUX ET ARRIÈRE
9
1.
Installez les panneaux muraux sur chaque côté en les fixant aux traverses supérieures et inférieures.
REMARQUE - sur les modèles 106 (10x6) et 108 (10x8), on utilise un demi-panneau mural
plus petit, sur les côtés uniquement.
2.
A mi-hauteur du mur, là où les panneaux muraux se chevauchent, fixez chaque panneau mural à
l'aide de boulons et d'écrous de 10mm (3/8") de long. Voir schéma "A".
3.
Procédez de la même façon que ci-dessus pour installer les panneaux muraux arrière.
UTILISEZ DES ÉCROUS, ET
LES BOULONS DE 10mm
(3/8") DE LONG
ÉTAPE
10
ENTRETOISES INTERMÉDIAIRES LATÉRALES ET ARRIÈRE
1.
Assemblez les entretoises intermédiaires latérales (quantité: 2) en les faisant se chevaucher. Voir
schéma "A". Fixez l'entretoise intermédiaire aux panneaux muraux, en les vissant de l'extérieurde
l'abri. Procédez de même pour l'autre côté. REMARQUE: dans le cas des modèles 105 (10x5)
et 106 (10x6), ces pièces sont en un seul morceau (pas d'assemblage requis). Pour
modèle 108 (10x8) assemblez 527M (1) et 727M (1). Pour modèle 1011 (10x11) assemblez
527M (1) et 727M (2).
2.
Procédez de la même façon pour assembler et fixer les entretoises intermédiaires arrière
référence 1040H (quantité: 2). Voir schéma "B".

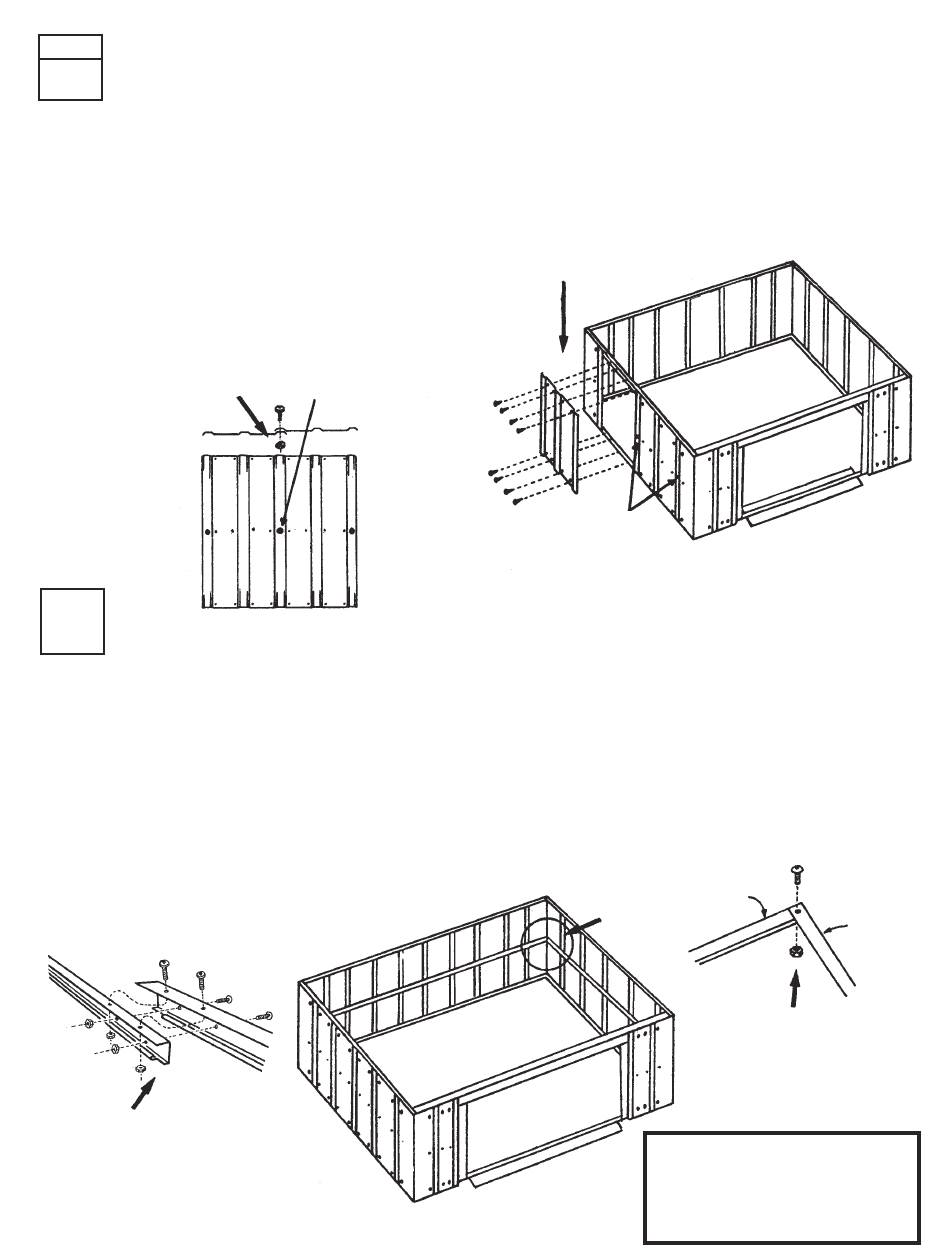

SCHÉMA "A"
UTILISEZ DES ÉCROUS,
ET LES BOULONS DE
10mm (3/8") DE LONG
UTILISEZ LES VIS AUTOTARAUDEUSES DE
10mm (3/8") DE LONG
SCHÉMA "A"
11
SCHÉMA "A"
ARRIÈRE
SCHÉMA "B"
ENTRÉE
TOUS LES PANNEAUX MURAUX
DOIVENT ÊTRE VISSÉS AUX
TRAVERSES
ENTRETOISES INTERMEDIAIRES
ET TRAVERSES INFÉRIEURES.
FAG11
ENTRÉE
SCHÉMA "B"
CÔTÉ
UTILISEZ DES ÉCROUS
,ET LES BOULONS DE
10mm (3/8") DE LONG
SUPÉRIEURES,
