Maintenance et entretien

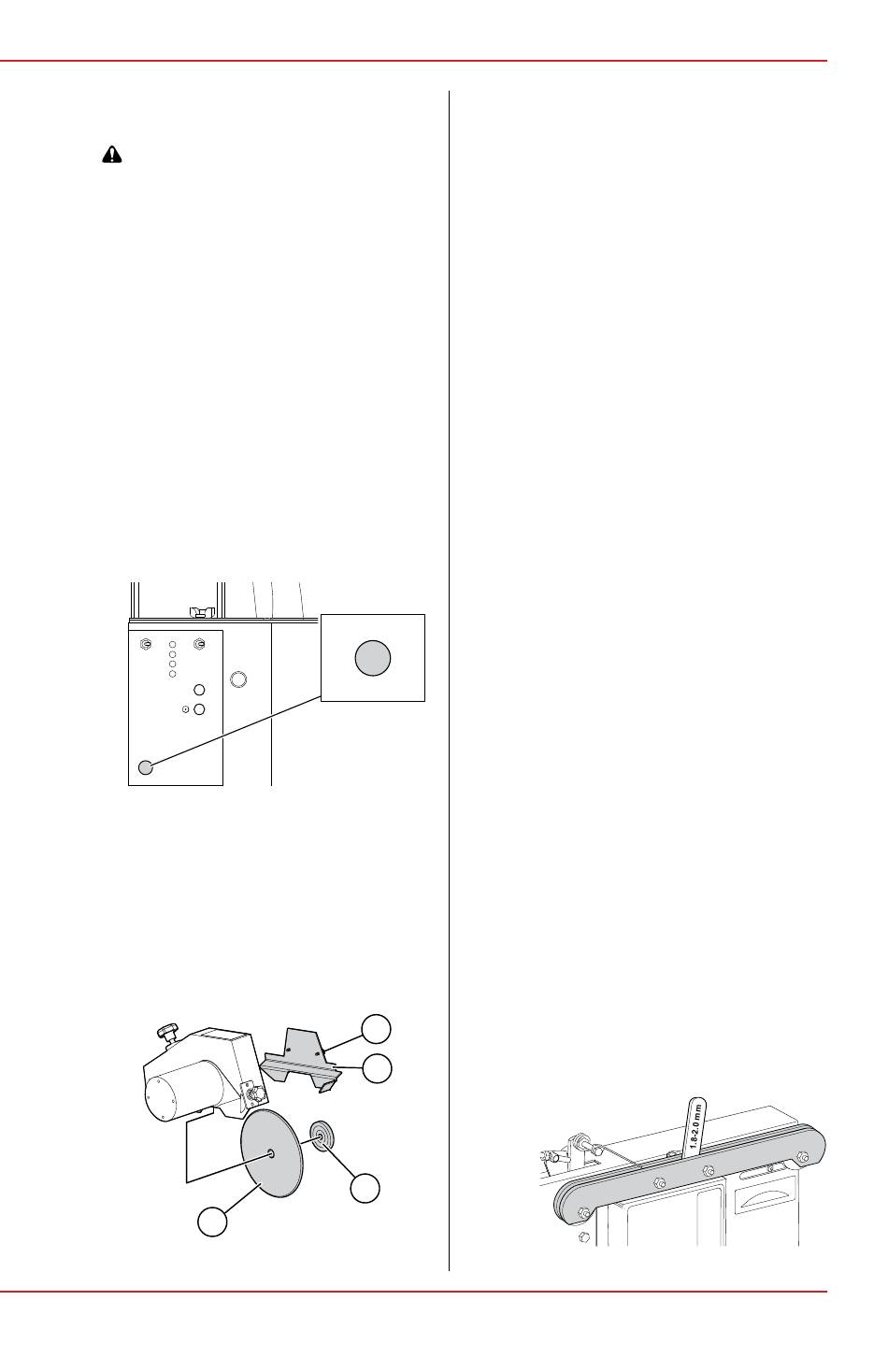

6 .3 Changement de la meule d'affûtage
et installation de sa protection
AVERTISSEMENT Avant d'affûter une chaîne,
assurez-vous que la meule d'affûtage n'est pas
fissurée, qu'elle ne vibre pas ou qu'elle n'oscille
pas . Vous pouvez appliquer un test simple (appelé
le « test de l'anneau ») pour contrôler l'absence
de dommages (voir section 4 .7, «Installation et
centrage de la meuleuse») .
SI LA MEULE EST ENDOMMAGÉE, ELLE DOIT
ÊTRE REMPLACÉE IMMÉDIATEMENT .
En cas de vibrations anormales en fonctionnement,
arrêtez immédiatement la machine et contrôlez l'état
de la meule .
La machine est équipée de deux meules de
tailles différentes . Pour commander d'autres
meules d'affûtage, voir 8, «Accessoires et pièces
détachées» .
1 .
Appuyez sur le bouton d'arrêt pour couper
l'alimentation .
2 .
Levez la tête de meulage dans sa position la
plus verticale .
3 .
Si la protection de la meule est déjà fixée :
Desserrez les 2 boutons de fixation (D) et
retirez la protection (C) .
4 .
Maintenez la meule d'affûtage et desserrez
l'écrou (B) .
A
37 Combimatic_v3_FR_ 211117
5 .
6 .
7 .
8 .
9 .
6 .4 Réglage de la hauteur du
limiteur de profondeur
1 .
2 .
3 .
4 .
6 .5 Fixation de verrou de chaîne
Le verrou de chaîne doit être fixé si la chaîne n'est
pas fixée pendant l'affûtage .
1 .
D
C
B
Retirez la meule (A) de l'axe de la meule
et mettez-la au rebut conformément aux
législations et réglementations locales et
nationales .
Placez une nouvelle meule (A) sur l'axe de
la meule .
Serrez l'écrou (B) à la main et fixez la
meule dans sa position . Ne serrez pas
excessivement l'écrou .
Placez la protection de la meule (C) dans sa
position et serrez les 2 boutons (D) .
Centrez la meule d'affûtage conformément aux
instructions sous 5 . 2 . 9 , «Centrage de la meule» .
Procédez à un test d'affûtage sur une chaîne
de test, selon les instructions en section 7 .2,
«Test d'affûtage» .
Vérifiez que le limiteur de profondeur
est correctement réglé (référez-vous à
l'illustration) .
Tournez le bouton de profondeur de meulage
pour régler le limiteur de profondeur : Voir la
section 3 .2, «Vue avant» position (H) .
• dans le sens des aiguilles d'une montre
pour augmenter la hauteur du limiteur de
profondeur (et par conséquent, meuler
moins) ou
• dans le sens contraire des aiguilles d'une
montre pour réduire la hauteur du limiteur
de profondeur (et par conséquent, meuler
plus) .
Recommencez le test d'affûtage jusqu'à ce
que la hauteur des limiteurs de profondeur
soit correcte .
Insérez une jauge d'épaisseur de 1,8 à 2,0
dans la rainure du verrouillage de chaîne pour
en mesurer la largeur .
Combimatic
