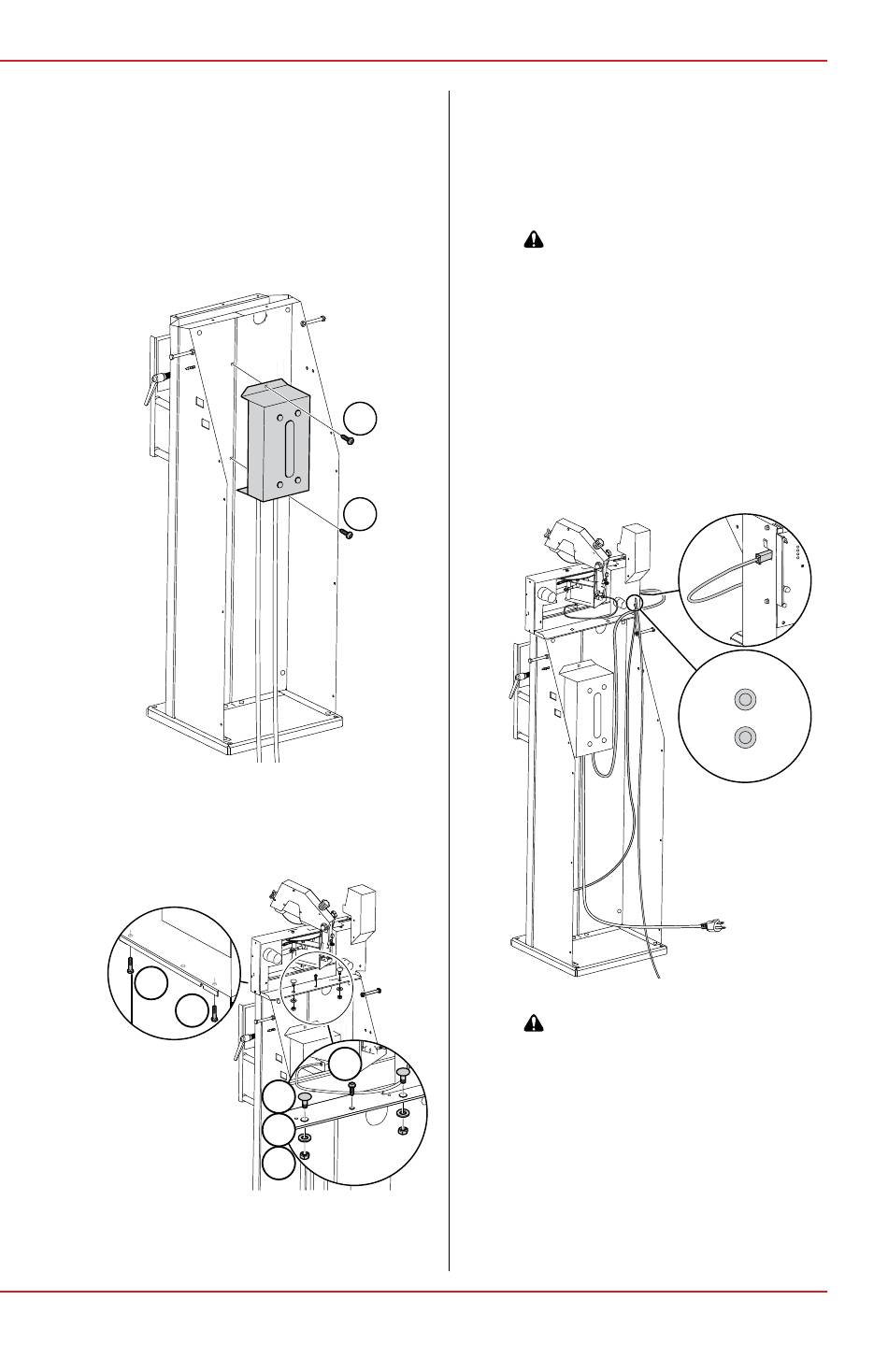

Installation
8 .
Le support devra être fixé au sol par les orifices
situés sur sa base .
Remarque : les boulons ne sont pas fournis
avec la machine .
9 .
Une fois le support assemblé et fixé, boulonnez
le convertisseur CA/CC à l'arrière du support
en alignant les deux orifices en haut et en bas
du convertisseur avec les orifices du support .
10 .
Ensuite, placez la machine sur le support .
Fixez-la sur le support par les trois orifices
situés à l'arrière de la machine à l'aide des
boulons et des écrous fournis .
F
F
21 Combimatic_v3_FR_ 211117
K
K
K
I
L
J
11 .
Pour raccorder le convertisseur CA/CC à la
machine, branchez le câble d'alimentation noir
et rouge dans le panneau de commande via la
fente sur le côté gauche de la machine .
Remarque : pour des performances optimales,
utilisez le convertisseur fourni avec la machine .
AVERTISSEMENT Placez le convertisseur
de puissance à un endroit le moins poussiéreux
possible et hors de portée des étincelles de la
machine .
12 .
Pour raccorder l'unité d'air, glissez la conduite
d'air fixée au tendeur de chaînes pneumatique
dans la fente indiquant « out » (sortie) à
l'arrière de la machine . Insérez ensuite la
deuxième conduite d'air dans la fente indiquant
« in » (entrée) . Puis raccordez la conduite
comportant le raccord à un compresseur d'air
d'un minimum de 0,5–0,8 MPa (5–8 bars) .
AVERTISSEMENT Attachez les flexibles
d'air et les câbles avec les serre-câbles pour
vous assurer que personne ne trébuche dessus .
