Theben TA 2 Notice D'utilisation

Interfaces de bouton-poussoir avec 2, 4 et 6 canaux
TA 2 496 9 202
TA 4 496 9 204
TA 6 496 9 206
1.0 Utilisation conforme à l'usage prévu
Les interfaces de bouton-poussoir sont des dispositifs d'entrée et
de sortie binaires à utiliser dans des boîtes d'encastrement.
Deux/quatre/six entrées pour les contacts d'interrupteur/de bou-
ton-poussoir sans potentiel sont disponibles. Il est ainsi possible
de donner, via les interrupteurs/boutons-poussoirs reliés, des ord-
res notamment aux actionneurs pour l'activation/la désactivation,
la variation de lumière, la levée ou la descente des stores.
Les interfaces des boutons-poussoirs conviennent à une utilisation
dans les bus d'installation européens EIB/KNX.
Les fonctions suivantes peuvent être configurées :
• Entrée d'interrupteur ou bouton-poussoir
• Commande de variation
• Commande d'un store
• Molette
2.0 Consignes de sécurité générales
Le montage doit exclusivement être effectué conformément
aux prescriptions nationales par un électricien spécialisé
possédant des connaissances EIB !
Il est adapté à la mise en œuvre dans des pièces sèches
dont l'indice d'encrassement est normal.
Entrées commandées uniquement pas un contact
sans tension.
Ne pas monter dans des boîtes encastrées soumises
à la tension secteur.

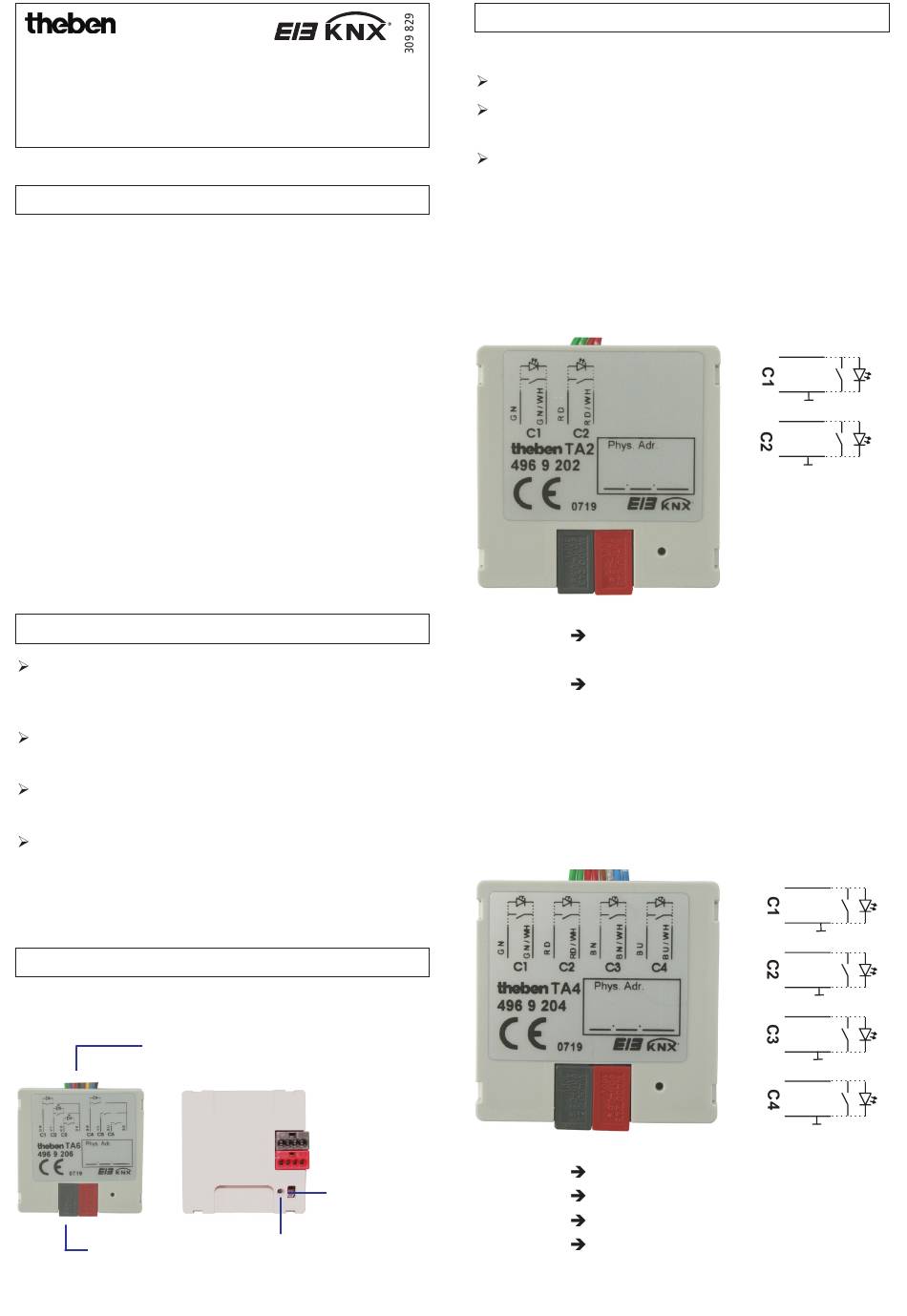

3.0 Description
Entrées ou sorties
Bornes de bus
–
+
Touche de
programma-
tion
LED de programmation
4.0 Raccordement électrique
Raccordement au bus
Raccorder la borne du bus au câble de bus.
Respecter la polarité : rouge = +, noir = –
(lors du raccordement de la borne de bus)
Insérer la borne de bus.
TA 2 (2 canaux)
Raccord Bouton-poussoir et LED
• Canal 1 (C1) VE = vert ;
VE/BC = vert blanc
• Canal 2 (C2) RO = rouge ; RO/BC = rouge/blanc
TA 4 (4 canaux)
Raccord Bouton-poussoir et LED
• Canal 1 (C1) VE = vert; VE/BC = vert/blanc
• Canal 2 (C2) RO = rouge ; RO/BC = rouge/blanc
• Canal 3 (C3) BR = brun ; BR/BC = brun/blanc
• Canal 4 (C4) BL = bleu ; BL/BC = bleu/blanc
G N
G N / W H
R D
R D / W H
G N
G N / WH
R D
RD / WH
B N
B N / W H
B U
B U / W H
