3. Procédure d'Assemblage

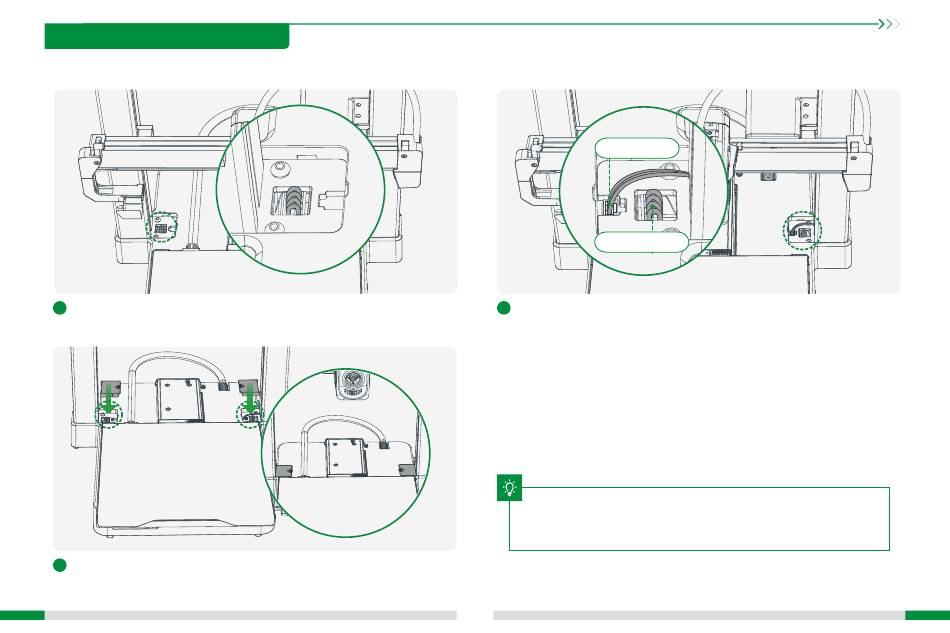

3.2 Câblage moteur du portique
Connecter le fil du moteur de l'axe Z gauche ;
1
Installer les couvercles des moteurs de l'axe Z ;
3
Câblage des capteurs
Fil du moteur de l'axe Z
Connecter le fil du moteur de l'axe Z droit et le fil du capteur ;
2
T
Lors de l'installation des couvercles des moteurs de l'axe Z, assurez-vous
que les fils sont bien pressés au fond de la canalisation pour éviter que
les couvercles n'écrasent les fils.
05
