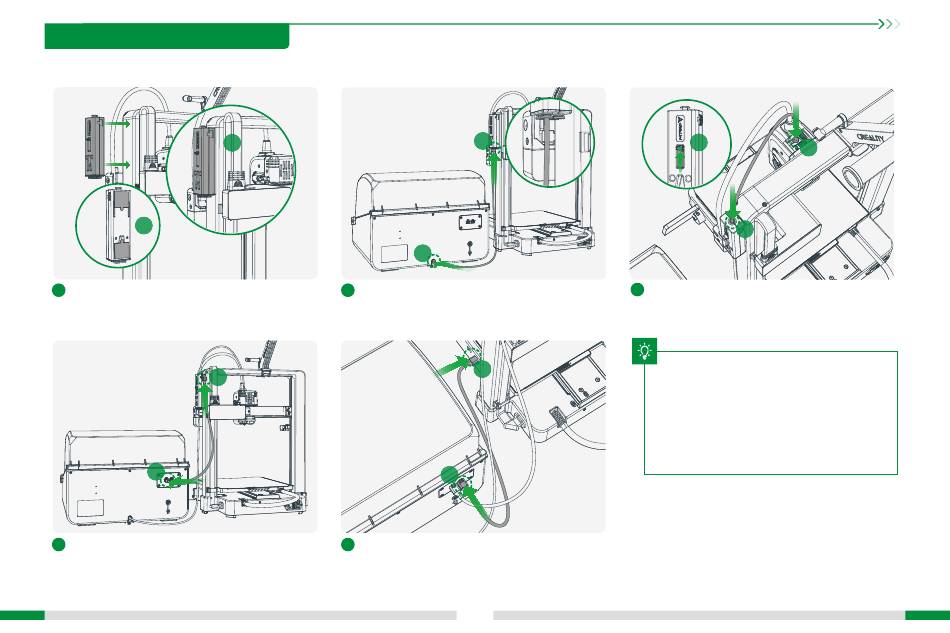

3. Procédure d'Assemblage
3.5 Connexion du CFS
B
A
1
Selon le schéma : A. Retirez d'abord l'autocollant et
collez-le sur le tampon ; B. Puis, installez le tampon
sur le portique (faites attention à l'orientation du
tampon) ;
c
d
4
Connecter le CFS à la ligne de communication Buffer 485 :
Notez qu'il faut insérer le connecteur courbé en position C
sur le buffer et le connecteur droit en position D sur le CFS
(soit l'un des deux ports 485 sur le CFS peut être utilisé).
b
a
2
Tout d'abord, coupez un morceau de tube PTFE de 60
cm. Insérez ensuite une extrémité du tube PTFE dans la
sortie de consommable CFS (position a); insérez l'autre
extrémité dans le buffer (position b, elle peut être insérée
dans l'un des quatre trous).
f
e
5
Connectez le câble de communication entre le CFS et le Creality
Hi 485 : ce câble possède des connecteurs droits à 6 broches à
chaque extrémité, sans distinction entre l'avant et l'arrière.
Une extrémité doit être branchée à la position e sur le CFS, et
l'autre extrémité doit être branchée à la position f sur l'interface
de la machine.
08
B
A
C
3
Tout d'abord, coupez un tube PTFE de 65 cm, puis suivez
les étapes A, B et C pour connecter le buffer et le Creality
Hi.
T
(1) Les dimensions de coupe du tube en Téflon
ci-dessus sont calculées en fonction de la distance
optimale de 15 à 20 cm qui doit être maintenue
entre le CFS et le Creality Hi, et sont fournies à titre
de référence uniquement;
(2) Si les extrémités de la coupe du tube en Téflon
sont déformées, elles doivent être restaurées
manuellement à une forme circulaire, sinon, cela
pourrait facilement provoquer un blocage.
