3. Procédure d'Assemblage

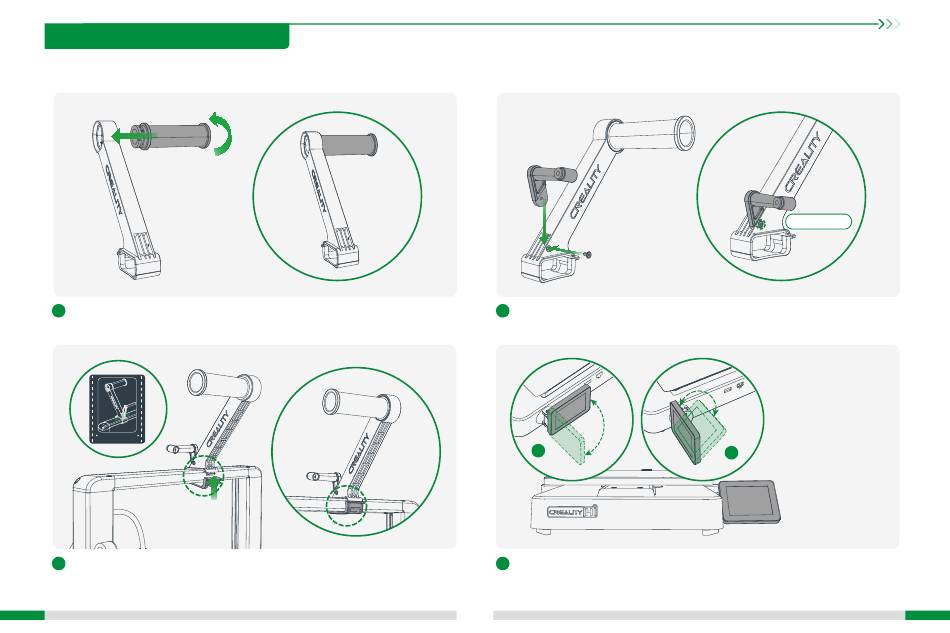

3.3 Installer l'assemblage du support de bobine et faire pivoter l'écran
1
Installez le support de bobine et le barillet de bobine selon le schéma;
Recommended location
for spool holder.
Comme indiqué par l'étiquette sur le cadre du portique marquant
3
"Recommended location for spool holder", fixez l'assemblage du support
de bobine au sommet du portique;
2
Fixez d'abord le support de bobine anti-enchevêtrement à son assemblage
selon le schéma, puis serrez-le avec une vis M3*5;
≤90°
A
Faites pivoter l'écran vers l'avant selon le schéma.
4
06
Serrage des vis
Remarque : La rotation de
l'écran a une certaine limite
d'angle, une force excessive
peut causer des dommages.
≤60°
B
