SCS Sentinel VisioDoor 7+ RFID Notice D'utilisation Et D'installation page 8

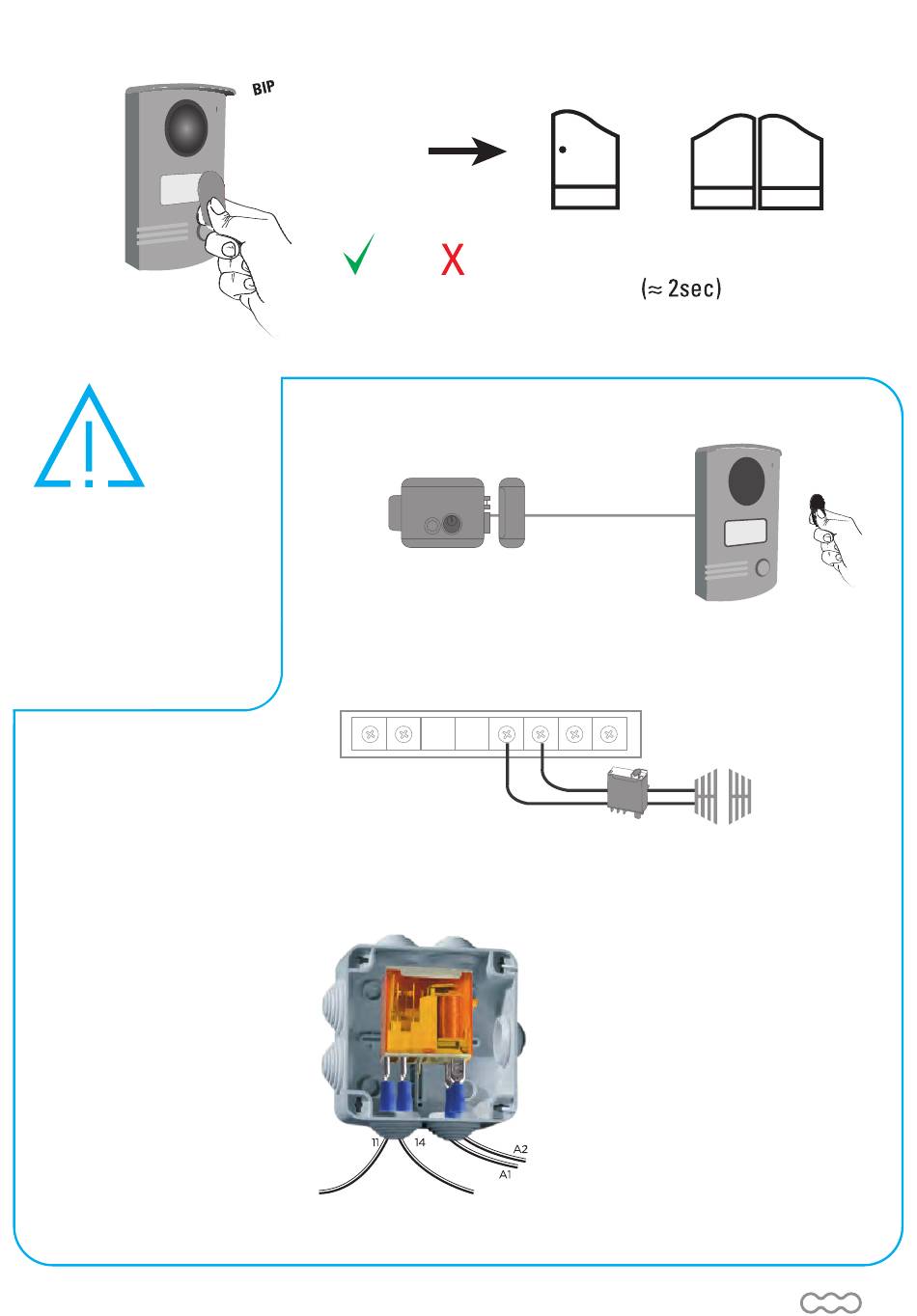

D7- Utilisation des badges
Le badge doit être
placé devant le
porte-étiquette
Les versions antérieures à
V2767G20MID (page 12)
(ou lots antérieurs à 705444)
nécessitent un relais
contact 12V
pour l'ouverture du portail.
Zoom sur le relais 12V
BIP BIP BIP
Badge non
enregistré
Ouverture gâche par défaut via le badge RFID.
Possibilité ouverture portail via relais 12V contact sec (AAA0009 ).
Dans ce cas le bouton gâche du moniteur commande l'ouverture du portail.
Passez les câbles dans le presse
étoupe et reliez à la motorisation.
OU
Choix ouverture
gâche ou portail
OU
LK+ LK-
-
+
Relais 12V
contact sec (AAA0009)
Insérez et soudez
les câbles aux cosses.
Insérez et connectez les câbles de votre
interphone dans le presse-étoupe.
