Mode d'emploi
Matrix II
P4

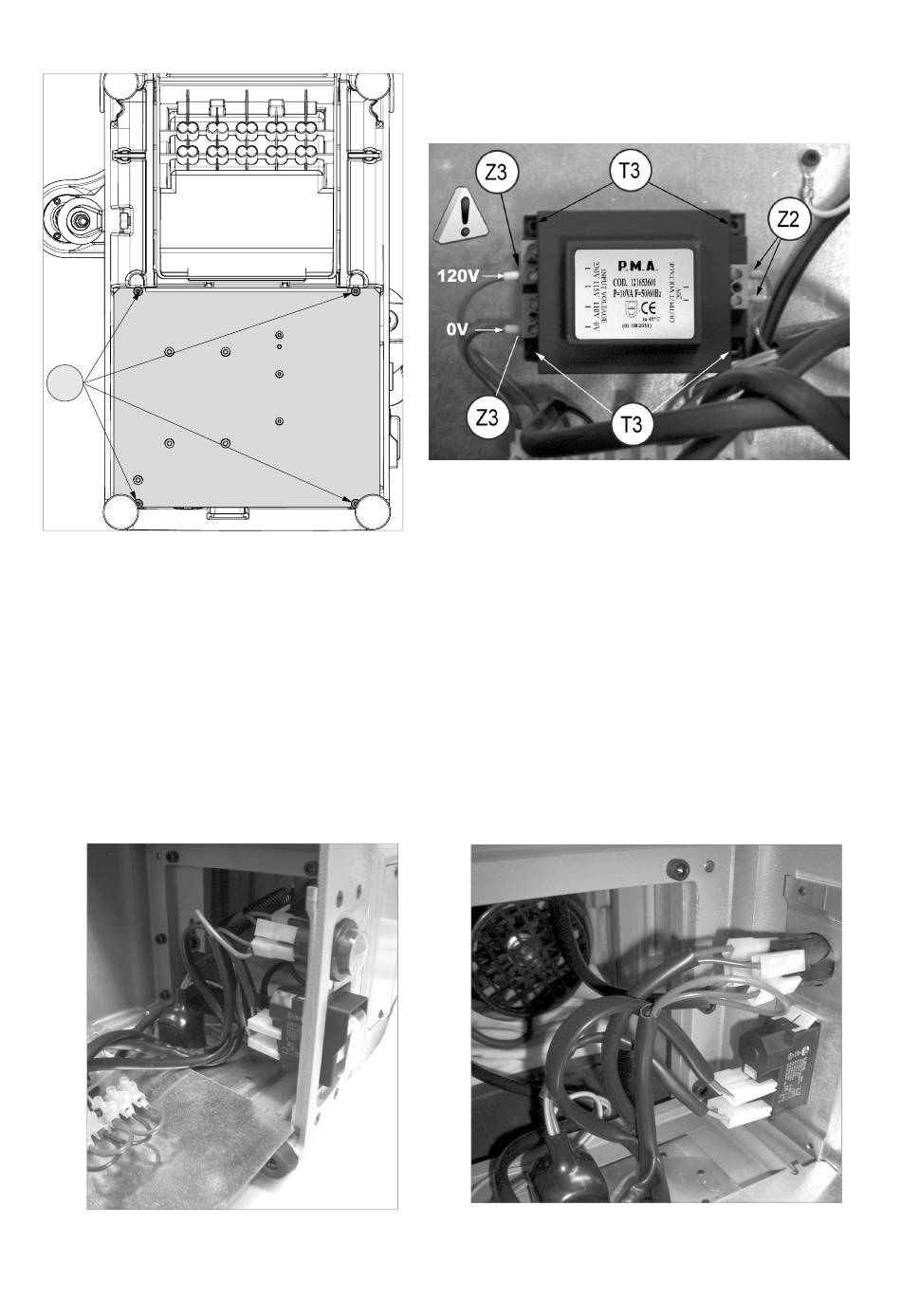

ill. 54
ill. 55
6.12 REMPLACER LES INTERRUPTEURS: COUPE-TOUT ET MARCHE/ARRÊT MOTEUR
1) Débrancher le câble d'alimentation de la machine.
2) Basculer la duplicatrice vers l'arrière et desserrer les 4 vis (P4) pour enlever le panneau bas (ill. 54).
3) Débrancher les câbles dans l'interrupteur à remplacer en faisant attention à leur position.
4) Taper sur les "ailettes" d'ablocage de l'interrupteur pour pouvoir le déboîter vers l'extérieur.
5) Emboîter le nouvel interrupteur dans son logement.
6) Rebrancher les connecteurs.
7) Repositionner et abloquer le panneau bas avec les 4 vis (P4).
8) Remettre la duplicatrice à plat.
ill. 56
ill. 57
31
