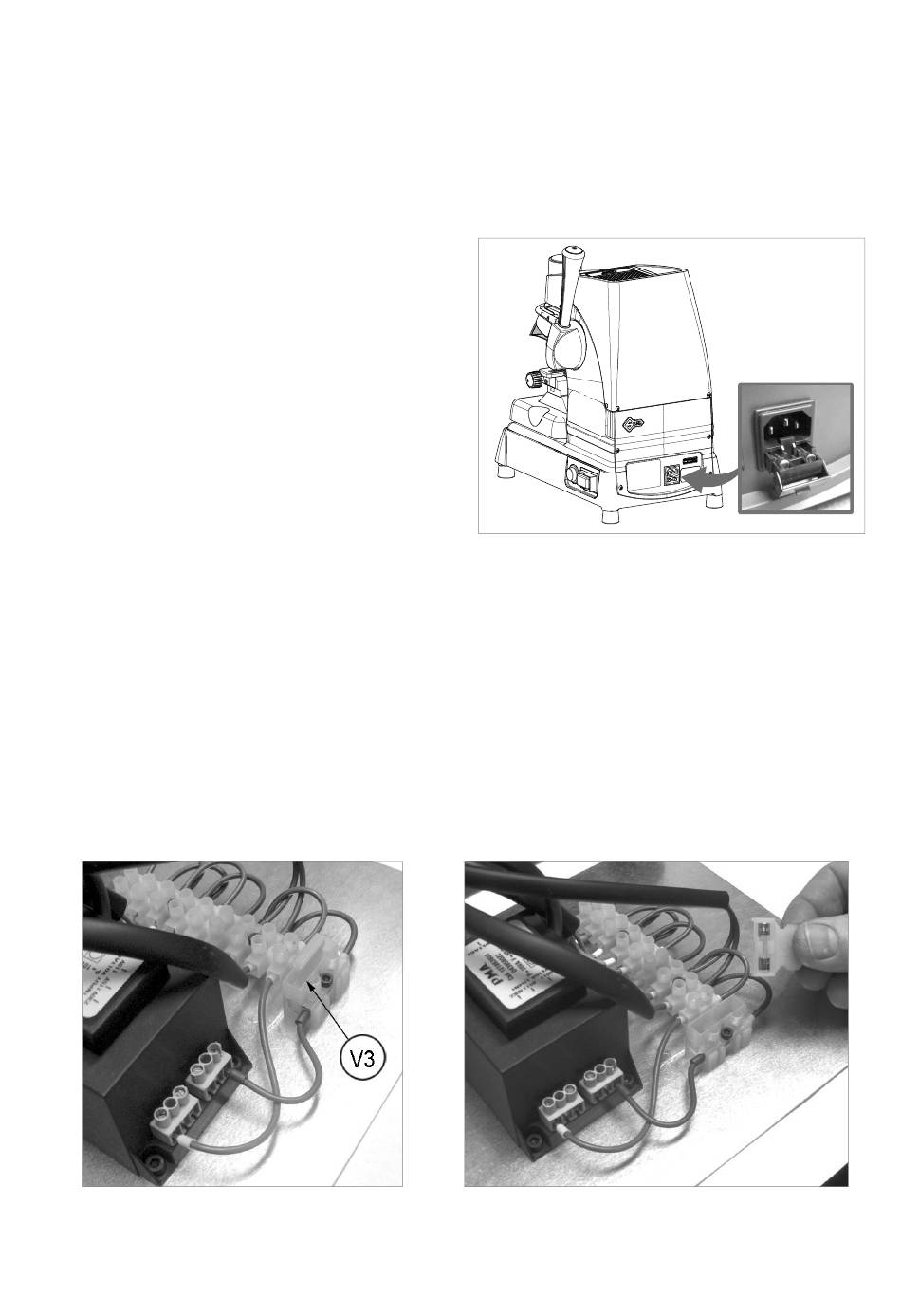

6.7 CONTRÔLER ET REMPLACER LES FUSIBLES

Les fusibles doivent toujours être contrôlés avec un instrument qui en mesure la continuité (testeur, ohmmètre,

multimètre, etc.), car même s'ils sont apparemment intègres à un contrôle visuel, ils pourraient être en panne

électriquement parlant. En outre, on remplacera toujours chaque fusible par un autre fusible de même valeur (en

Ampères) et type (rapide ou retardé) comme indiqué dans le manuel. Dans la duplicatrice MATRIX II, il y a :

2 fusibles:

6,3 Ampères rapides sur les duplicatrices ayant un voltage de 100/120 Volts

Ils se trouvent dans la prise d'alimentation et protègent la

duplicatrice contre les sauts de tension et les court-circuits

éventuels. Il est opportun de contrôler l'intégrité des fusibles

si, quand on ouvre l'interrupteur marche/arrêt, la machine

ne s'allume pas. Opérer comme suit:

1) Éteindre l'interrupteur (P) et débrancher le câble

d'alimentation.

2) A l'aide d'un tournevis, extraire le porte-fusibles .

ill. 46

1 fusible:

500 mA rapido

Situé dans la barrette de connexion, il protège la carte du clavier contre d'éventuels court-circuits. Il est conseillé

de contrôler l'intégrité du fusible dans le cas où, quand la machine est sous tension, le led bleu ne s'allume pas

(carte non alimentée).

Opérer comme suit:

1) Eteindre l'interrupteur (P) et débrancher le câble d'alimentation.

2) renverser la duplicatrice vers l'arrière et desserrer les 4 vis (P4) pour enlever le capot bas (ill. 54).

3) extraire le fusible de son logement (V3) (ill. 47 et ill. 48).

4) remettre et ﬁ xer le capot bas avec les 4 vis (P4).

5) remettre la duplicatrice à plat.

ill. 47

ill. 48
