6.4 REMPLACER LE CAPOT TRANSPARENT

1) Enlever le panneau avant (ch.6.2).
2) À l'aide d'un tournevis, désolidariser le pare-éclats du panneau avant.
3) Accrocher le nouveau pare-éclats au panneau.
4) Repositionner le panneau sur la machine et le fi xer avec les 4 vis (K2).
5) Bloquer la barre stabilisatrice avec les 2 vis (R1) .
R1
K2

6.5 REMPLACER LA LAMPE

Pour remplacer la lampe, opérer comme suit:
1) Enlever le panneau avant (ch.6.2).
2) Débrancher le connecteur (J4) (ill. 40).
3) Desserrer et enlever les 2 vis (J1) qui abloquent le petit verre de la lampe (ill. 41).
4) Desserrer et enlever les 2 vis (J3) d'ablocage de la carte led.
5) Déboîter vers le bas la lampe à led.
6) Installer la nouvelle carte led en faisant passer le câble vers le haut et raccorder le connecteur à la carte.
7) Bloquer la nouvelle carte avec les 2 vis (J3).
8) Bloquer le petit verre lampe avec les 2 vis (J1).
9) Raccorder le connecteur (J4).
10) Repositionner le cache sur la machine, l'abloquer avec les 4 vis (K2).
11) Bloquer la barre stabilisatrice avec les 2 vis (R1).

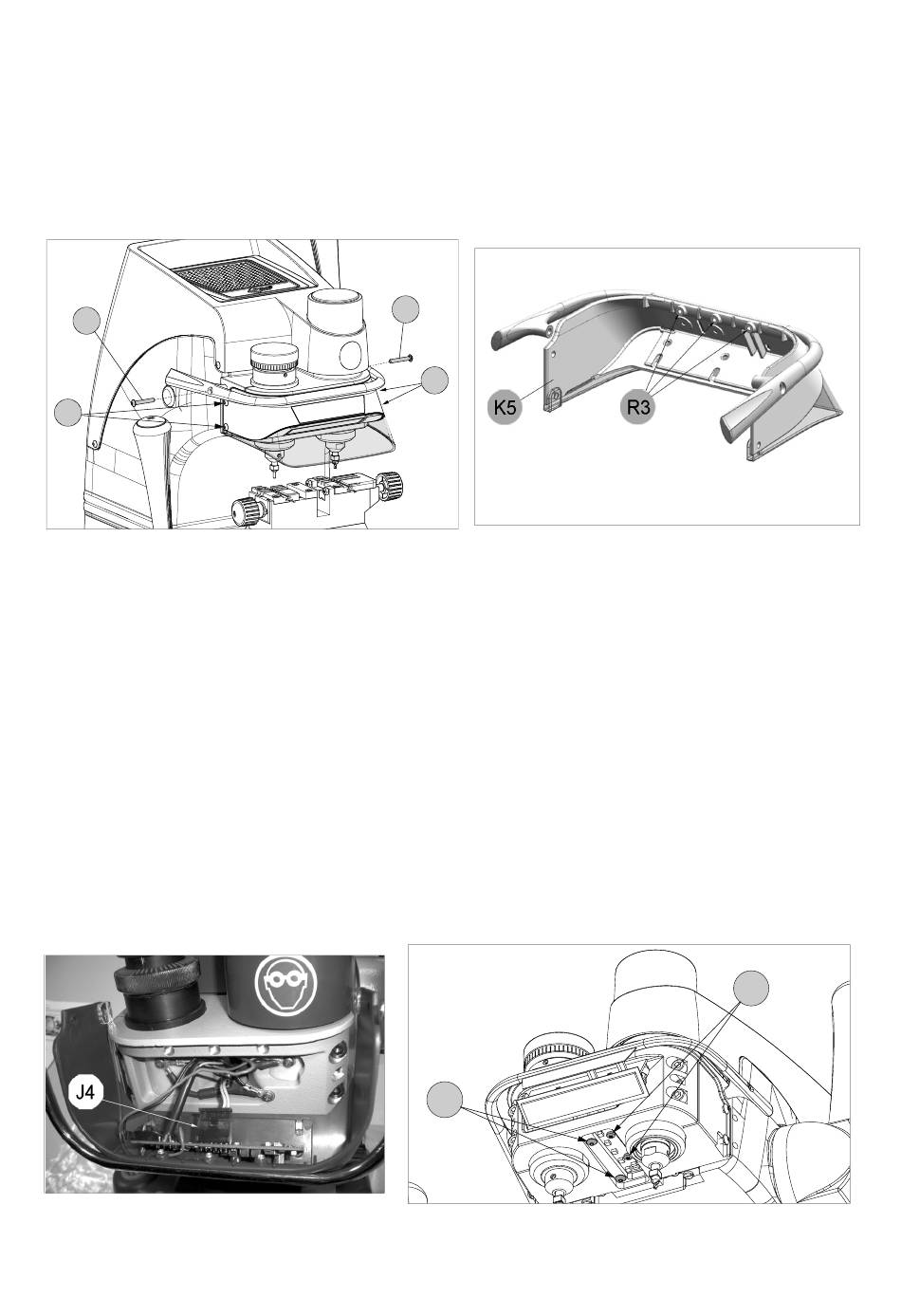

ill. 40
