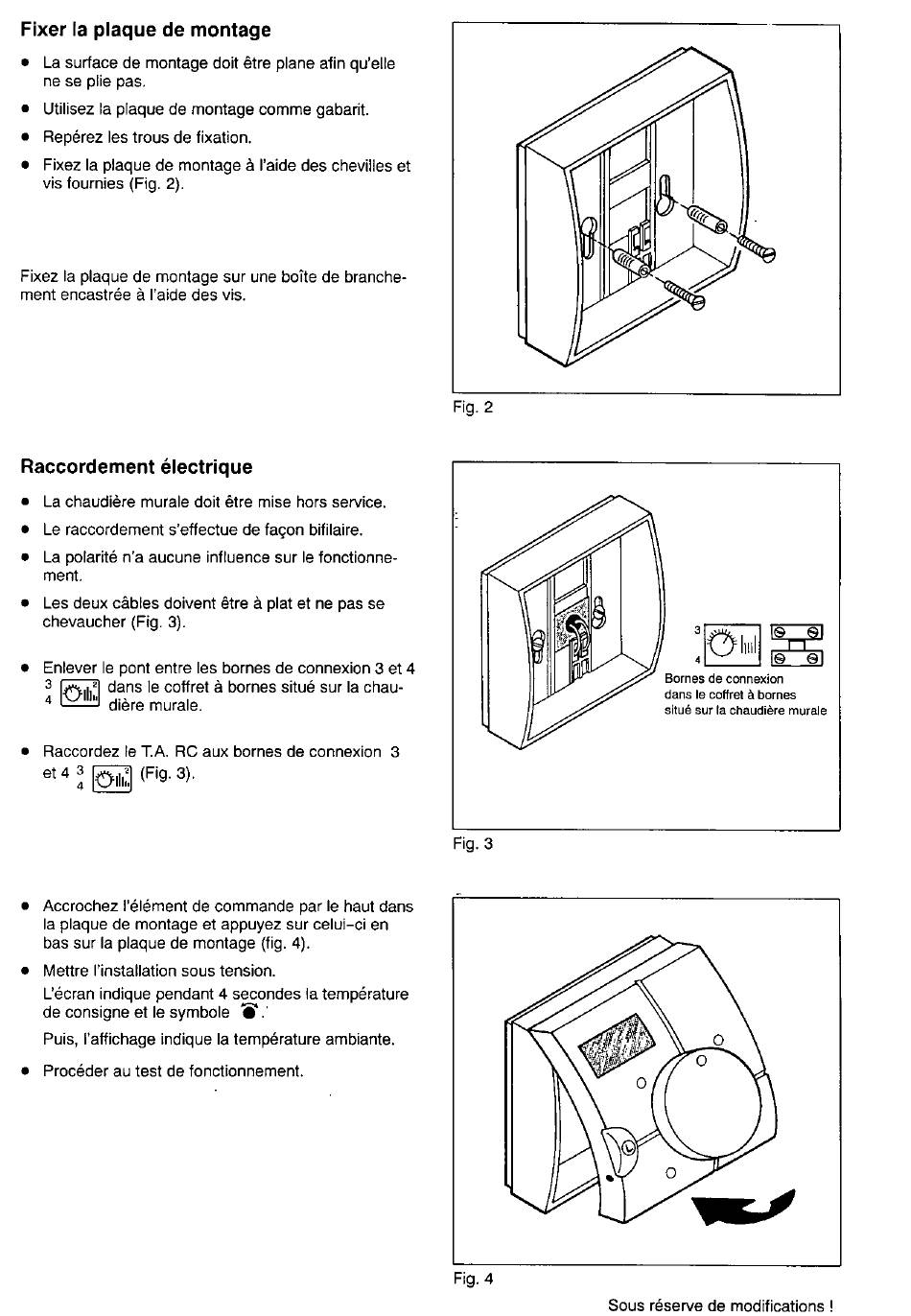

Buderus RC Notice De Montage page 2

Fixer la plaque de montage
• La surface de montage doit être plane afin qu'elle
ne se plie pas.
• Utilisez la plaque de montage comme gabarit.
• Repérez les trous de fixation.
• Fixez la plaque de montage
à
I'aide des chevilles et
vis fournies (Fig. 2).
Fixez la plaque de montage sur une boîte de branche-
ment encastrée
à
I'aide des vis.
Raccordement électrique
Fig. 2
,
• La chaudière murale doit être mise hors service.
• Le raccordement s'effectue de façon bifilaire.
• La polarité n'a aucune influence sur Ie fonctionne-
ment.
• Les deux càbles doivent être
à
plat et ne pas se
chevaucher (Fig. 3).
• Enlever Ie pont entre les bornes de connexion 3 et 4
3
10111:.1
dans Ie coffret
à
bornes situé sur la chau-
4
diere murale.
• Raccordez Ie T.A. Re aux bornes de connexion 3
et 4
~
10111:,1
(Fig. 3).
Fig. 3
31011l111~
4
~
Bornes de connexion
dans Ie coffret
à
bornes
situé sur la chaudière murale
• Accrochez I'êlément de commande par Ie haut dans
la plaque de montage et appuyez sur celui-ci en
bas sur la plaque de montage (fig. 4).
• Mettre I'installation sous tension.
L'écran indique pendant 4 secondes la température
de consigne et Ie symbole ....
Puis, I'affichage indique la température ambiante.
• Procéder au test de fonctionnement.
Fig. 4
Sous réserve de modifications !
