Phonocar SM355 Manuel De L'installateur page 15

3 BRANCHEMENTS
ATTENTION!
AVANT DE COMMENCER LES CONNEXIONS, VÉRIFIEZ LE TYPE DE MÉDIASTATION EN REGARDANT
LE PANNEAU DE CONNEXIONS ARRIÈRE :
PANNEAU SLIM = SCHÉMA DE BRANCHEMENTS SLIM 3.1

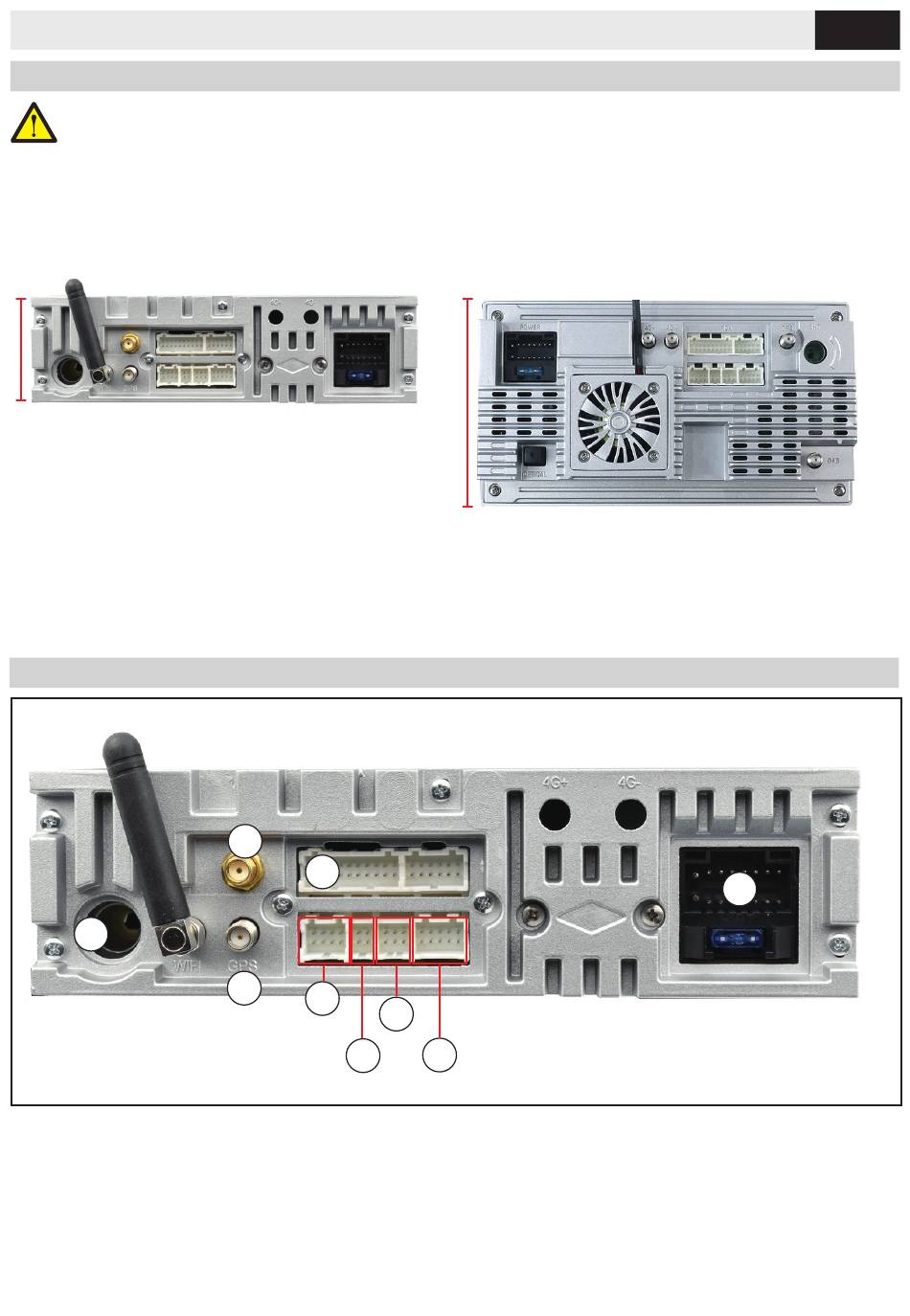

3.1 SCHÉMA DE BRANCHEMENTS SLIM
8
9
5
RCA A
USB
RCA
6PIN
C
10
7
12
11
PANNEAU LARGE = SCHÉMA DE BRANCHEMENTS LARGE 3.2
RCA
B
6
15
FR SM355
