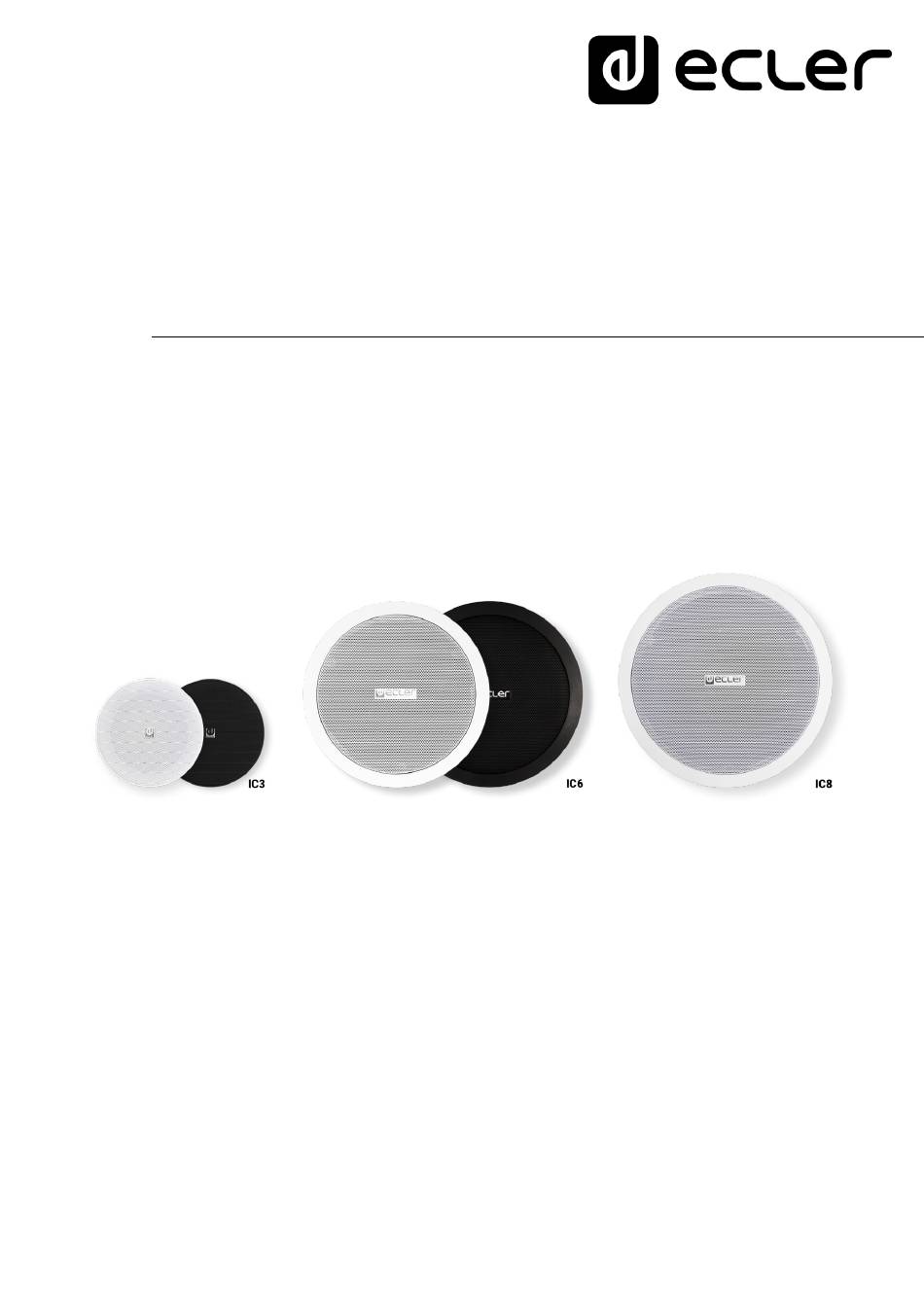

- Page 1 Série IC HAUT-PARLEURS Haut-parleur mural / de plafond MODE D'EMPLOI 50-0130-0108 IC Series...
- Page 2 SOMMAIRE REMARQUE IMPORTANTE ................3 CONSIGNES DE SÉCURITÉ IMPORTANTES ..........3 NOTE IMPORTANTE ..................5 INTRODUCTION ....................5 4.1 IC3 ..........................5 4.2 IC6 ..........................6 4.3 IC8 ..........................6 CONNEXIONS ....................7 MISE EN PLACE ET MONTAGE ..............8 PEINTURE ......................
- Page 3 1. REMARQUE IMPORTANTE Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d’une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes. Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil.
- Page 4 8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des bouches d'air chaud, des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre du cordon d'alimentation.
- Page 5 INTRODUCTION La ligne de haut-parleurs de faux plafond IC d’ECLER, qui comporte des composants ayant fait l’objet d’une sélection rigoureuse, est facile à installer. Grâce au concept baffle infini et à un transducteur d’aigus d’excellente qualité, ces haut-parleurs permettent une excellente reproduction sonore des graves et des aigus.
- Page 6 • Diamètre externe : 105mm • Diamètre de coupe : 90mm • Existe en noir (RAL9004) et en blanc (RAL9003) • Système d’installation : pinces à ressort (n'a pas besoin d'outils) 4.2 IC6 • Haut-parleur de faux plafond 2 voies •...
- Page 7 CONNEXIONS Les bornes de raccordement pour les modèles IC6 et IC8 sont du type à serrage par pression pour câble nu. Une fois connecté, sélectionnez simplement le mode et la puissance de fonctionnement de l'appareil avec un simple tournevis. Respectez toujours la polarité.
- Page 8 plus d'informations sur la méthode d'installation, reportez-vous à la section 5 de ce manuel. 6. MISE EN PLACE ET MONTAGE Pour installer correctement l’appareil, il faut percer des orifices circulaires aux emplacements souhaités et effectuer les connexions nécessaires. Suivez les étapes ci-dessous : 1.
- Page 9 7. PEINTURE Les haut-parleurs de la série IC peuvent être peints pour pouvoir être installés dans tous types d’environnements. Pour peindre un appareil, procédez comme suit : 1. Retirez la grille protectrice au moyen du crochet fourni. 2. Séparez le modèle de coupe/peinture en deux et placez le disque interne sur le cône du haut-parleur pour le protéger.
- Page 10 8. CARACTÉRISTIQUES TECHNIQUES System Effective frequency range 110 Hz – 20 kHz (-10dB) Coverage angle 147° Power handling 10W RMS / 40W Peak Sensitivity 86dB (1W/1m) Maximum SPL 96dB continuous / 102dB peak Power options 100V: 1,5 / 3 / 6 W and 8 ohm 70V: 0,75 / 1,5 / 3 W and 8 ohm Recommended amplifier 20W Transducers...
- Page 12 System Effective frequency range 75 Hz – 20 kHz (-10dB) Coverage angle 145° Power handling 40W RMS / 160W Peak Sensitivity 93dB (1W/1m) Maximum SPL 109dB continuous / 115dB peak Power options 100V: 2,5 / 5 / 7,5 / 15W 70V: 1,25 / 2,5 / 3,75 / 7,5W Recommended amplifier 80W Transducers...
- Page 13 System Effective frequency range 65 Hz - 20 kHz (-10dB) Coverage angle 136° Power handling 60W RMS / 240W Peak Sensitivity 94dB (1W/1m) Maximum SPL 112dB continuous / 118dB peak Power options 100V: 5 / 7,5 / 15 / 30W 70V: 2,5 / 3,75 / 7,5 / 15W Recommended amplifier 120W Transducers...
- Page 14 Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests. Motors, 166‐168 08038 Barcelone ‐ Espagne ‐ (+34) 932238403 | information@ecler.com www.ecler.com...
