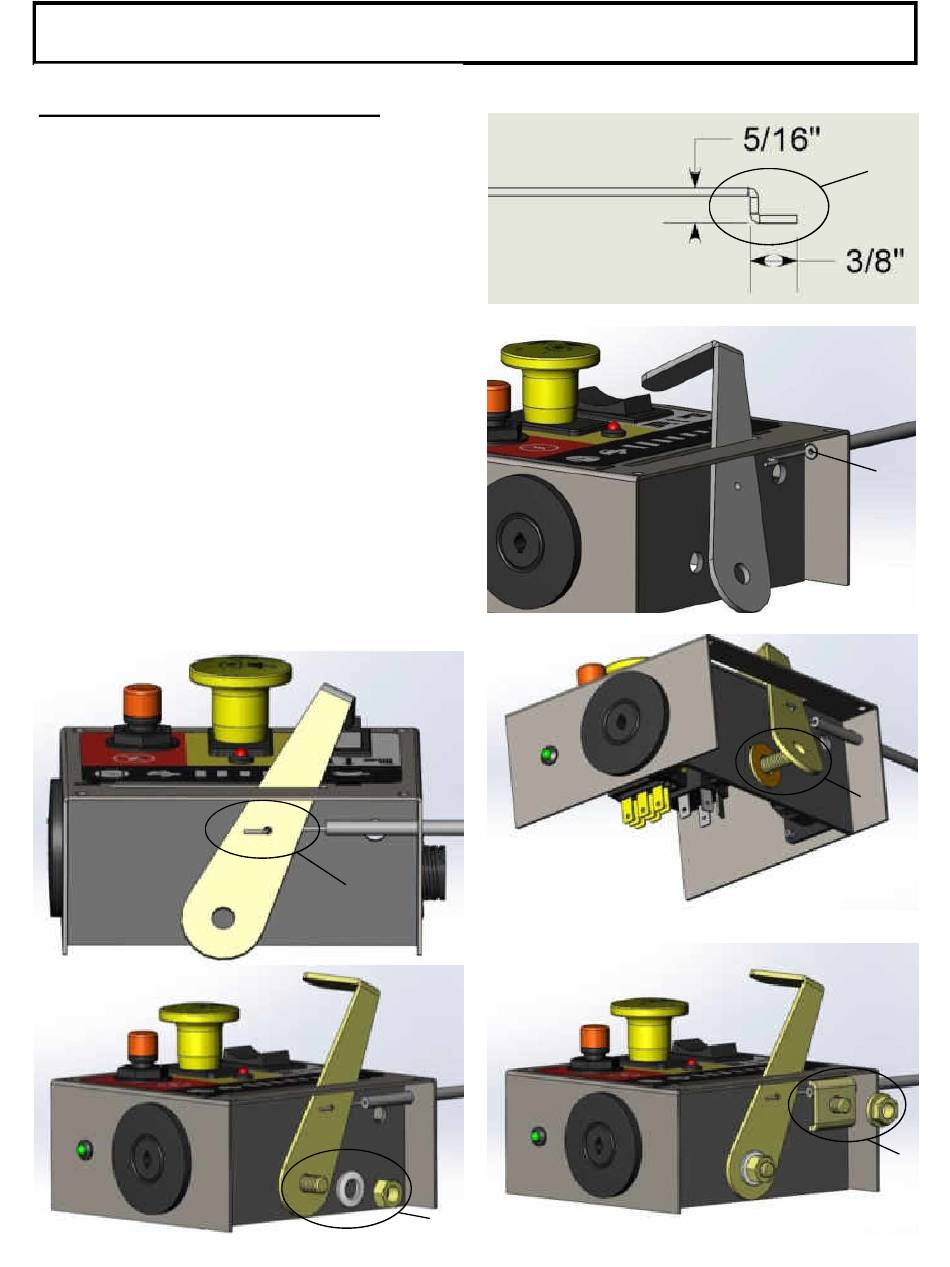

ASSEMBLAGE
ÉTAPE 2
INSTALLER LE NOUVEAU CÂBLE
Identifier le crochet du câble assemblé pour la
connexion à la boîte de contrôle (item 1).
1
Insérer ce crochet dans la boîte de contrôle par le
trou prévu à cet effet (item 2).
Faire pivoter le bras d'accélérateur afin d'installer le
crochet de la broche entre le renfort de la boîte de
contrôle et le bras d'accélérateur tel qu'illustré (item
3).
Insérer le boulon et la rondelle tel qu'illustré (item 4).
Installer la rondelle Belleville et l'écrou de blocage tel
qu'illustré (item 5). S'assurer que le bras
d'accélérateur puisse pivoter librement.
2
Installer la fixation, le boulon ainsi que l'écrou à bride
tel qu'illustré (item 6). S'assurer que la fixation
recouvre complètement la gaine du câble et que cette
dernière est tenue fermement en place.
Remettre en place et visser le couvercle de la boîte
de contrôle.
4
3
6
5
2
