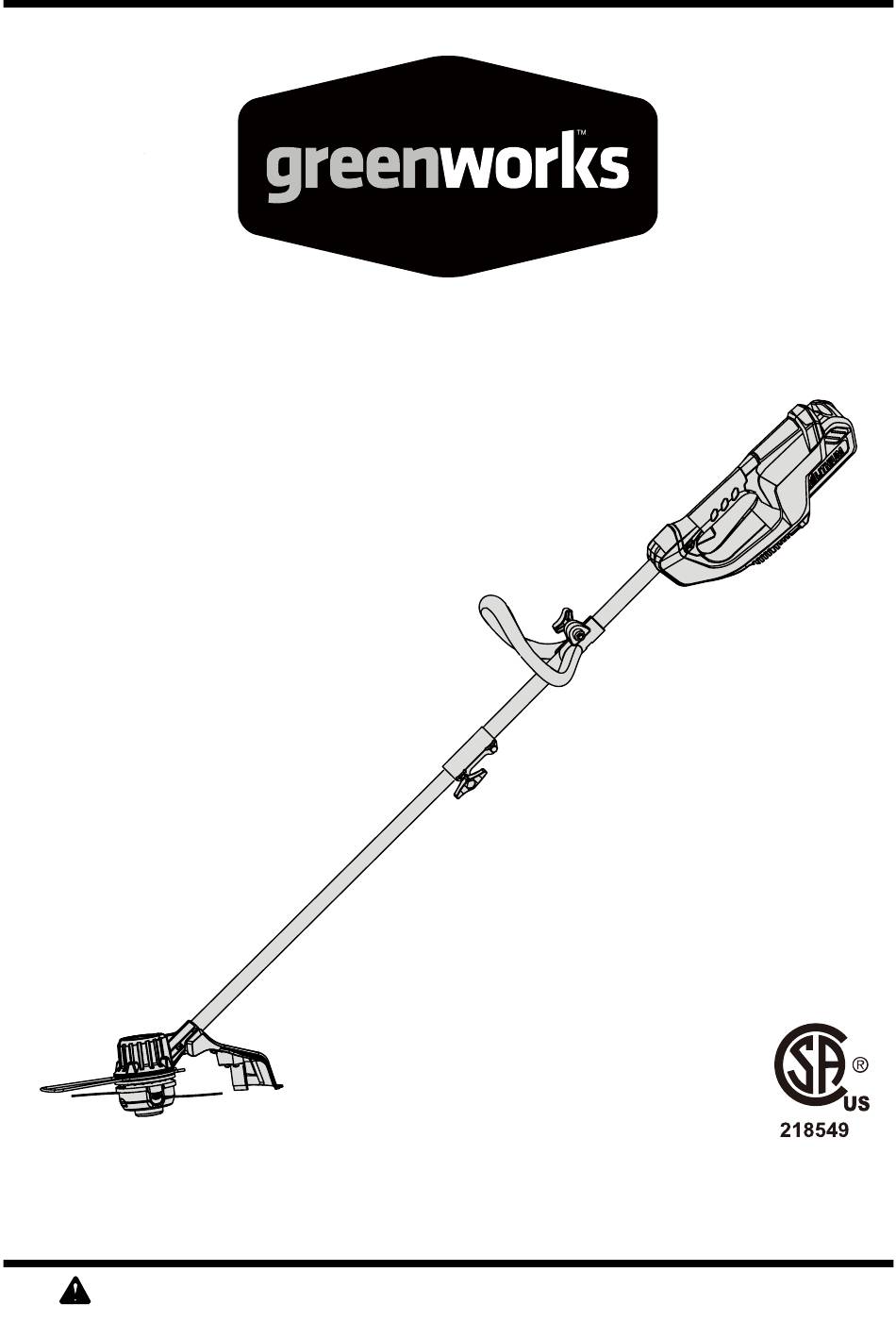

COUPE-HERBE SANS FIL DE 40 V AVEC
BATTERIE LITHIUM-ION
BA40L00
(XXXXXXX)
Guide d'utilisation
LIGNE D'ASSISTANCE SANS FRAIS : 1-888-90WORKS (888.909.6757)
www.GreenWorksTools.com
Avant d'utiliser le produit, veuillez lire et suivre toutes les consignes de
sécurité et les instructions d'utilisation.
Publicité
Manuels Connexes pour GreenWorks BA40L00
Sommaire des Matières pour GreenWorks BA40L00
- Page 1 COUPE-HERBE SANS FIL DE 40 V AVEC BATTERIE LITHIUM-ION BA40L00 (XXXXXXX) Guide d’utilisation LIGNE D’ASSISTANCE SANS FRAIS : 1-888-90WORKS (888.909.6757) www.GreenWorksTools.com Avant d’utiliser le produit, veuillez lire et suivre toutes les consignes de sécurité et les instructions d’utilisation.
- Page 2 MATIÈRES Matières ..........................2 Fiche technique ........................2 Consignes de sécurité ......................3 Symboles ..........................6 Connaitre votre coupe-herbe ....................8 Assemblage ........................1 0 Utilisation ........................... 1 6 Entretien de la batterie et du chargeur................2 4 Entretien........................... 26 Mise au rebut de la batterie sans danger pour l’environnement ...........27 Dépannage........................28 Garantie limitée........................30...
- Page 3 CONSIGNES DE SéCURITé A V E R T I S S E M E N T Veuillez lire et assimiler les présentes instructions. Toute négligence à l’égard des instructions fournies ci-après peut être la cause d’un choc électrique, d’un incendie ou d’un grave accident corporel. •...
- Page 4 CONSIGNES DE SéCURITé débris des appareils de jardinage. • Ne jetez pas les batteries au feu. Elle peut exploser. Vérifiez les directives locales pour savoir si elles comportent des instructions particulières concernant la mise au rebut des batteries. • N’ouvrez pas ni mutilez les batteries. L’électrolyte qui s’en dégagerait est corrosive et elle pourrait blesser les yeux ou la peau.
- Page 5 SYMBOLES Certains des symboles suivants peuvent figurer sur votre outil. Veuillez les étudier et en apprendre la signification. En interprétant correctement ces symboles, vous serez en mesure de faire fonctionner l’outil de façon plus efficace et plus sûre. SYMBOLES DÉSIGNATION/EXPLICATION Volts Tension (potentiel) Amperes...
- Page 6 Si vous ne comprenez pas les avertissements ou les instructions de ce Manuel d’Utilisation, n’utilisez pas ce produit. Veuillez appeler le service clientèle GREENWORKS pour assistance. Lors de l’utilisation de tout outil électrique d’autres objets pourraient pénétrer dans vos yeux et produire des dommages oculaires graves. Avant d’utiliser un outillage électrique portez toujours des lunettes de protection ou de sécurité...
- Page 7 CONNAITRE VOTRE COUPE-HERBE Illustration. 1...
- Page 8 CONNAITRE VOTRE COUPE-HERBE CONNAITRE VOTRE COUPE-HERBE (Voir Illustration 1.) L'utilisation sûre de ce produit exige une compréhension des renseignements figurant sur l'outil et contenus dans ce manuel d’utilisation, ainsi qu’une bonne connaissance du projet que vous entreprenez. Avant d’utiliser ce produit, familiarisez-vous avec toutes ses caractéristiques et les règles de sécurité.
- Page 9 ASSEMBLAGE DÉBALLAGE Ce produit exige un assemblage. • Sortez le produit et les accessoires soigneusement de la boîte. Assurez-vous que toutes les pièces figurant sur la liste de contrôle sont incluses. • Examinez soigneusement le produit pour s’assurer que rien n’a été brisé ou endommagé en cours de transport.
- Page 10 ASSEMBLAGE A V E R T I S S E M E N T Si des pièces manquent ou sont endommagées, ne pas utiliser ce produit avant qu’elles aient été remplacées. L’usage de ce produit avec des pièces endommagées ou manquantes peut résulter en de blessures graves.
- Page 11 ASSEMBLAGE INSTALLER LE DÉFLECTEUR D’HERBE (Voir Illustration 3.) REMARQUE: Installez le déflecteur d'herbe avant que l'accessoire ne soit raccordé au bloc moteur. Retournez le coupe-herbe pour avoir accès à la tête du coupe-herbe. Retirez les vis fournies (1) de la tête de coupe de la débroussailleuse (4) en utilisant un tournevis cruciforme (non fourni).
- Page 12 ASSEMBLAGE INSTALLATION DE LA TIGE SUPÉRIEURE ET DE LA TIGE INFÉRIEURE (Voir Illustration 4.) A V E R T I S S E M E N T Veillez à ne jamais installer, retirer ou régler un accessoire lorsque la débroussailleuse est en marche.
- Page 13 ASSEMBLAGE INSTALLER LA POIGNÉE AVANT (Voir Illustration 5.) Appuyez sur la poignée auxiliaire (1) située sur la tige supérieure de manière à ce que la poignée soit alignée vers la poignée arrière et permettre ainsi une position confortable. Faites glisser la poignée auxiliaire sur l’anneau métallique (2) puis assurez-vous que l’anneau métallique est bien installé...
- Page 14 ASSEMBLAGE AjUSTER LA LARGEUR DE COUPE (Voir Illustration 6.) Ce coupe-herbe est équipée d’une lame coupe-ligne montée sur le déflecteur. Pour obtenir une coupe optimale, faire progresser le fil jusqu’à ce qu’il soit coupé à la longueur correcte par la lame coupe-ligne. Le fil doit être avancé chaque fois que le moteur tourne à une vitesse supérieure à...
- Page 15 UTILISATION A V E R T I S S E M E N T Lisez et veillez à bien comprendre le manuel d’utilisation en entier pour chaque accessoire optionnel de cette tête de coupe électrique. Suivez toutes les consignes de sécurité et les instructions.
- Page 16 UTILISATION INSTALLATION DE LA BATTERIE (Voir Illustration 7.) • Insérez la batterie dans l'outil jusqu'à entendre un clic. RETIRER LA BATTERIE (Voir Illustration 7.) • Appuyez sur le bouton de déverrouillage de la batterie (1) situé à l'arrière de la batterie puis sortez la batterie de l'outil.
- Page 17 UTILISATION L’UTILISATION DU COUPE-HERBE (Voir Illustration 9.) A V E R T I S S E M E N T Toujours tenir le coupe-herbe à distance de soi en maintenant un périmètre de sécurité entre le corps et le coupe-herbe. Tout contact avec la tête de coupe du coupe-herbe en cours d’utilisation peut causer des blessures graves.
- Page 18 UTILISATION A V E R T I S S E M E N T Tout contact avec l'accessoire de la tête-coupe peut provoquer des brûlures et/ou autres blessures graves. A V E R T I S S E M E N T Lisez les avis de sécurité...
- Page 19 UTILISATION REMPLACEMENT DU FIL DE COUPE (Voir Illustration 11.) Appuyez le pattes du côté de la tête de coupe et enlevez le couvercle et la bobine. Patte Patte Couvercle Bobine Illustration. 11.1 Retirez tout fil restant. Nettoyez la saleté et les débris de toutes les pièces. Changez la bobine s’ il est usé ou endommagé.
- Page 20 UTILISATION En installant la nouveau fil sur une bobine existant, tenez la bobine comme montré dans l’illustration ci-dessous. Courbez le fil au milieu. Introduisez la courbure dans la fente du rebord central de la bobine. Assurez-vous le fil soit bien bloqué en place dans la fente. Fente Avec votre doigt entre les fils, enroulez le fil bien serré...
- Page 21 UTILISATION Placez la bobine dans le couvercle comme montré dans l’illustration ci-dessous. 10. Insérez le bouts du fil dans le trous de sortie situé sur la couvercle. Trou de sortie Couvercle 11. Ré-installez la bobine et le couvercle sur la tête de coupe. Poussez jusqu’à ce que la couverture soit bien bloqué...
- Page 22 UTILISATION CONSEILS DE COUPE (Voir Illustration 12.) • Pour une efficacité maximale, gardez le coupe-herbe incliné vers la zone de coupe; ce qui est la meilleure zone de coupe. • Pour couper avec le coupe-herbe, utilisez-le en un mouvement de balayage de droite à gauche.
- Page 23 ENTRETIEN DE LA BATTERIE ET DU CHARGEUR VÉRIFICATION DE LA CHARGE DE LA BATTERIE Appuyez sur le bouton de vérification de charge (BCI) de la batterie. Les voyants s’illumineront enfonction de du niveau de charge de la batterie. Reportez-vous au tableau ci-dessous : CHARGE DE LA BATTERIE VOYANT LUMINEUX BOUTON INDICATEUR (BCI)
- Page 24 ENTRETIEN DE LA BATTERIE ET DU CHARGEUR VÉRIFICATION DE LA CHARGE Si la batterie ne se recharge pas correctement : • Vérifiez la prise secteur à l'aide d'un autre appareil. Assurez-vous que le courant n'est pas coupé dans cette prise. •...
- Page 25 Vérifiez visuellement l'outil (aucune fissure ou déformation). Vérifiez visuellement l'outil au niveau de la fixation de la tige (aucune déformation ou usure) Vérifiez le niveau de charge de la batterie. Inspection de l'outil par un revendeur Greenworks agréé...
- Page 26 MISE AU REBUT DE LA BATTERIE SANS DANGER POUR L ’ENVIRONNEMENT Les cellules du bloc-batterie de cet outil comportent la ou les matières toxiques et corrosives suivantes: le lithium-ion, une matière toxique. A V E R T I S S E M E N T Toutes matières toxiques doivent être éliminées conformément aux directives afin d’éviter de contaminer l’environnement.
- Page 27 DéPANNAGE Problème Cause Possible Solution 1. La batterie n’est pas fixée 1. Fixez la batterie au coupe-herbe. au coupe-herbe. 2. Il n'y a pas de contact 2. Retirez la batterie, vérifiez les contacts puis électrique entre l'outil et la réinstallez la batterie. batterie.
- Page 28 TROUBLESHOOTING Problème Cause Possible Solution 1. La bobine est coincée. 1. Lubrifiez à l'aide d'un lubrifiant. 2. Pas assez de fil sur la 2. Installez une nouvelle bobine. Consultez la bobine. section Remplacer le fil de ce manuel. Le fil n'avance 3.
- Page 29 (4) ans contre les défauts des matériaux, des pièces ou de fabrication. GREENWORKS™, est prêt à réparer ou remplacer gratuitement, à son choix, toute pièce s’avérant défectueuse au cours de l’usage normal. Cette garantie n’est valable que pour les produits conçus pour l’usage personnel qui n’ont pas encore été...
- Page 30 VUE éCLATéE...
- Page 31 LISTE DES PIÈCES Nº de réf. No de pièce Description Qté 2100402 Coupe-herbe sans fil de 40 v avec batterie lithium-ion 34105874 Poignée avant 333051429 Serrer 34116884AE Bouton 34107511AC Bouton 333041429 Guide de bord 341081429AC Déflecteur d'herbe 32207319 341021429 Bobine 341041429AB Commande de coupe 341031429...
- Page 32 Greenworks Tools P.O. Box 3130 Mooresville, North Carolina 28117 LIGNE SANS FRAIS: 1-888-90WORKS (888.909.6757) Rev: 00 (11-25-15) Fabriqué en Chine sur Papier Recyclé 100%...
