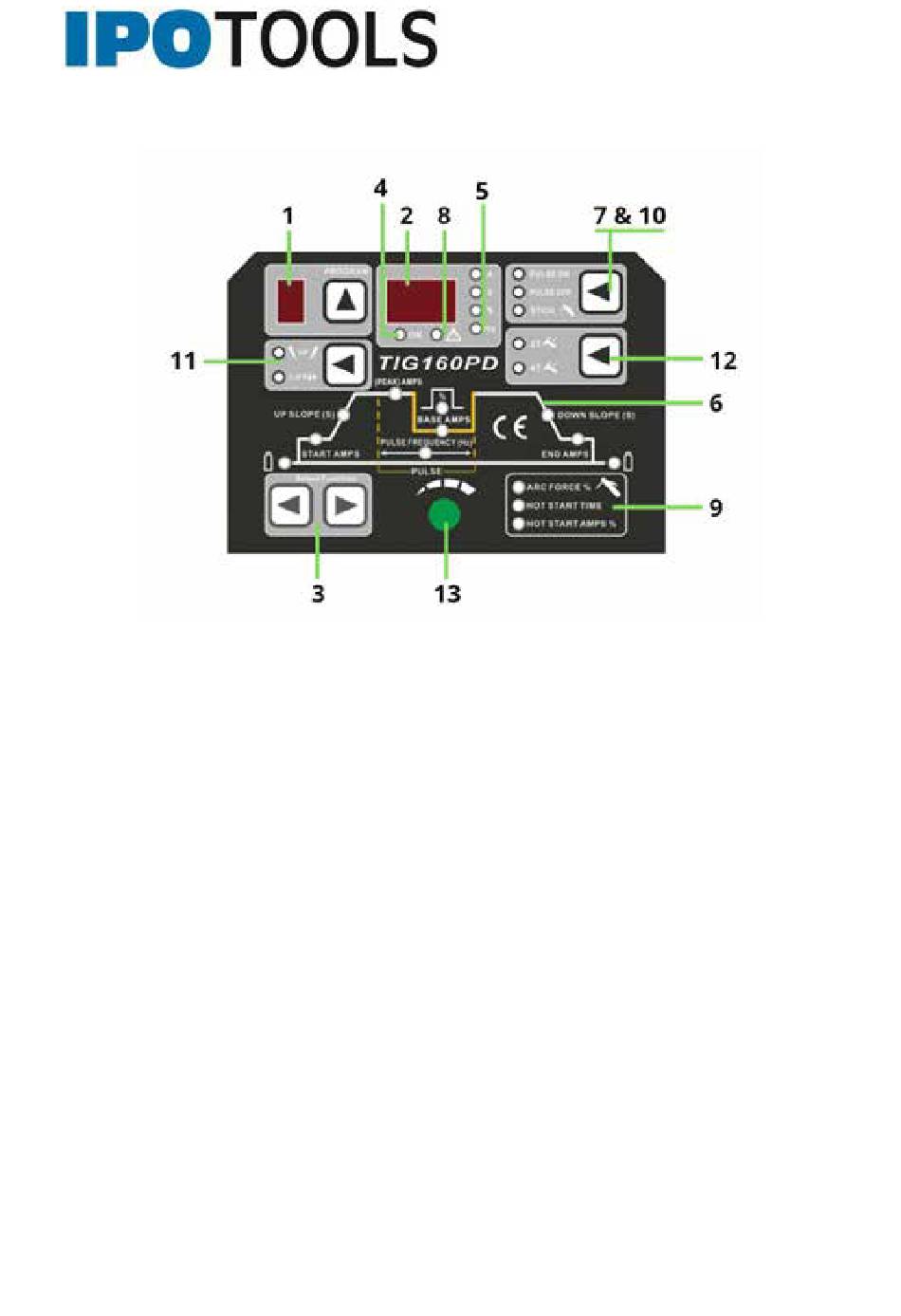

GRAFISCHE DARSTELLUNG
1. Aktuelle Schweißparameter speichern, aktuellen Speicherplatz anzeigen *
2. Zeigt den Wert des aktuell ausgewählten Parameters an.
3. Auswahl von Parametern aus der Schweißkurve.
4. Licht: Betriebsanzeige
5. Anzeige der aktuell eingestellten Parameter:
A - Schweißstrom
S - Zeit in Sekunden (Anfangs- und Entström oder Anfangs- und Endgas)
% - AC-Reinigungseffekt oder % Schweißzeit des ersten oder zweiten Schweißstroms
Hz - Puls- oder AC-Frequenz
6. Schweißkurve (Anfangsgas, Anfangsschweißstrom, eingestellter Schweißstrom, AC-Frequenz, AC-
Reinigungseffekt, Pulsfrequenz, Sekundärschweißstrom, % und Wellenlänge des Pulsstroms, Entström,
Endgas)
7. AC, DC +, DC- Auswahl (DC + ausgewählt, wenn Sie eine Kabelmasse am -Pol und einen Brenner am
+Pol haben, ansonsten wählen Sie DC-)
8. Warnleuchte
9. MMA AMPS / Auswahl der Lichtbogenkraft
10. Pulsmodus an / aus, MMA an
11. Umschalten zwischen Hochfrequenz und entsprechender Zündung
12. Auswahl zwischen 2T- und 4T-Betrieb
13. Potentiometer zum Einstellen der Schweißparameter
BETRIEBSANLEITUNG
8
TIG-160PD Schweißgerät
