(Facultatif - Verrouillage) Insérez un cadenas (non fourni) dans les
4.
trous situés en bas de l'un des deux supports de montage du
téléviseur. (Figure 11b)

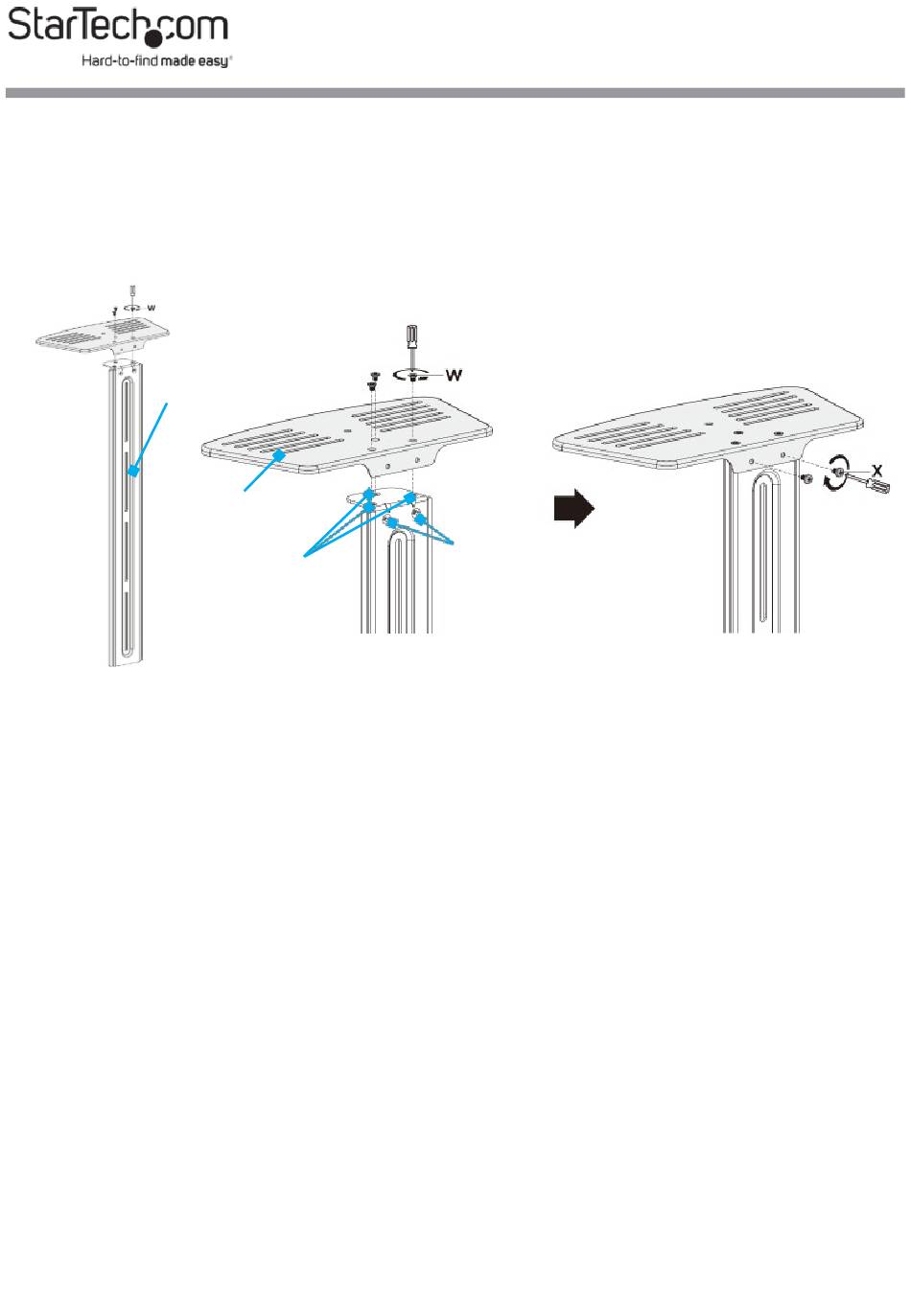

Assembler l'étagère de l'appareil photo
Plaque de
connexion
Placez l'étagère de la caméra au dessus de la plaque de
1.
connexion. Alignez les trois trous situés sur la partie supérieure
de la tablette de la caméra avec les trois trous situés sur la partie
supérieure de la plaque de connexion. (Figure 12)
Insérez trois vis M4 x 6 mm (W) dans les trous de vis
2.
supérieurs de la tablette de la caméra. Serrez à l'aide d'un
tournevis pour fixer l'étagère de la caméra à la plaque de
connexion. (Figure 12)
Insérez deux vis M4 x 6 mm (X) dans les trous de vis arrière
3.
de l'étagère de la caméra. Serrez à l'aide d'un tournevis .
(Figure 12)
Étagère pour caméra
Trous de vis
supérieur
s
Trous de vis
arrière
17
Figure 12
