Placez l'ensemble à la verticale. Placez les poignées en plastique
8.
sur chaque colonne comme indiqué et faites-les glisser en
position sur colonnes extérieures. (Figure 3)
Disposez les couvercles gauche et droit sur le cadre comme
9.
indiqué et enclenchez-les en position. (Figure 3)

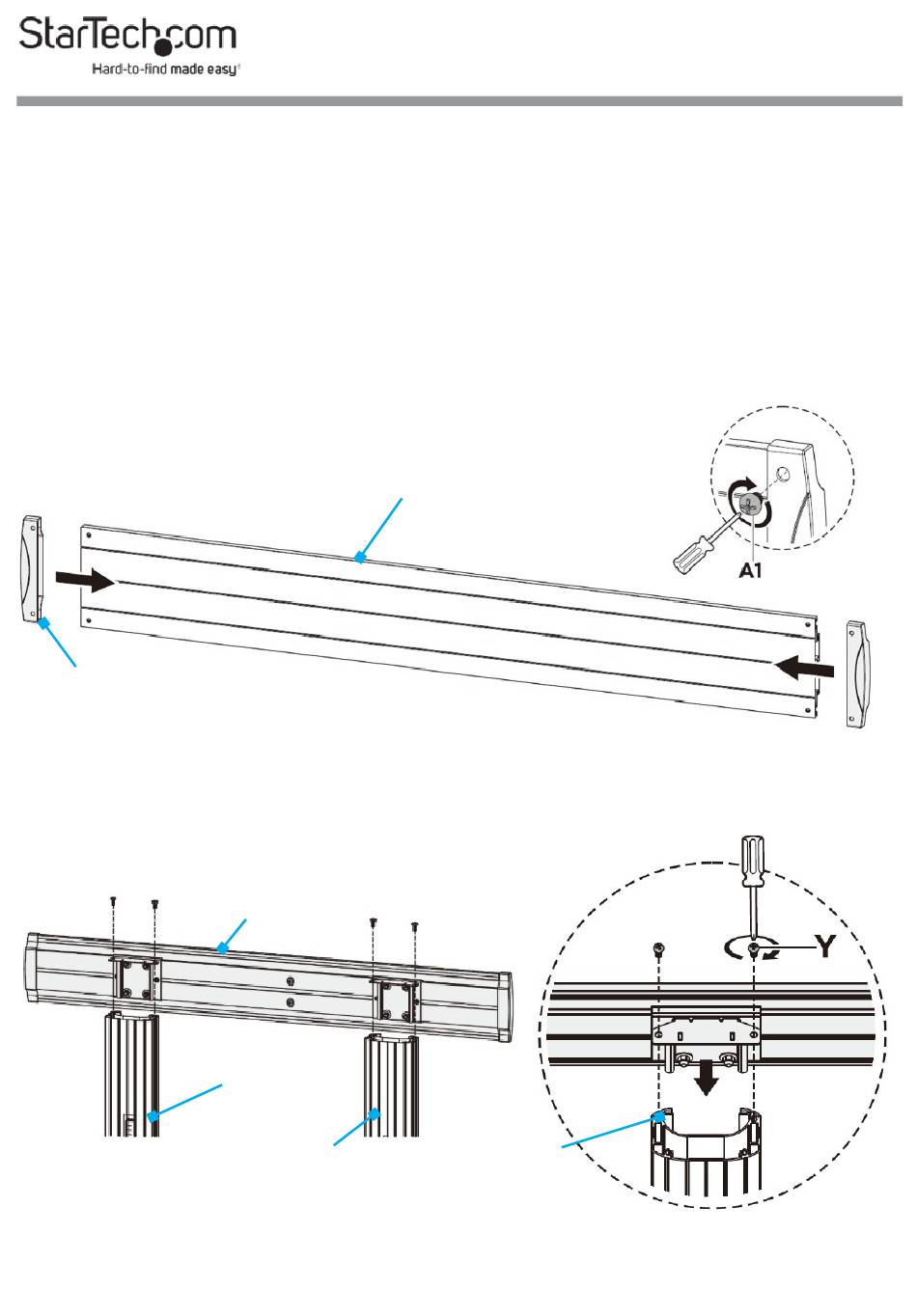

Installation de la plaque de montage et de la manivelle
Fixez les deux couvercles en plastique à la plaque de
1.
montage à l'aide de quatre vis M6 x 8 mm (A1). (Figure 4)
Figure 4
Couvercle en
plastique
Fixez la plaque de montage aux points de fixation supérieurs des
2.
colonnes gauche et droite à l'aide de quatre vis M6 x 14 mm.
(Y). Serrer à l'aide d'un tournevis à tête cruciforme. (Figure 5)
Figure 5
Plaque de montage
(vue arrière)
Colonne droite
(vue arrière)
Colonne
gauche (vue
arrière)
Plaque de
montage
Point de
montage
10
