Sommaire des Matières pour StarTech 1110C-MOBILE-TV-CART

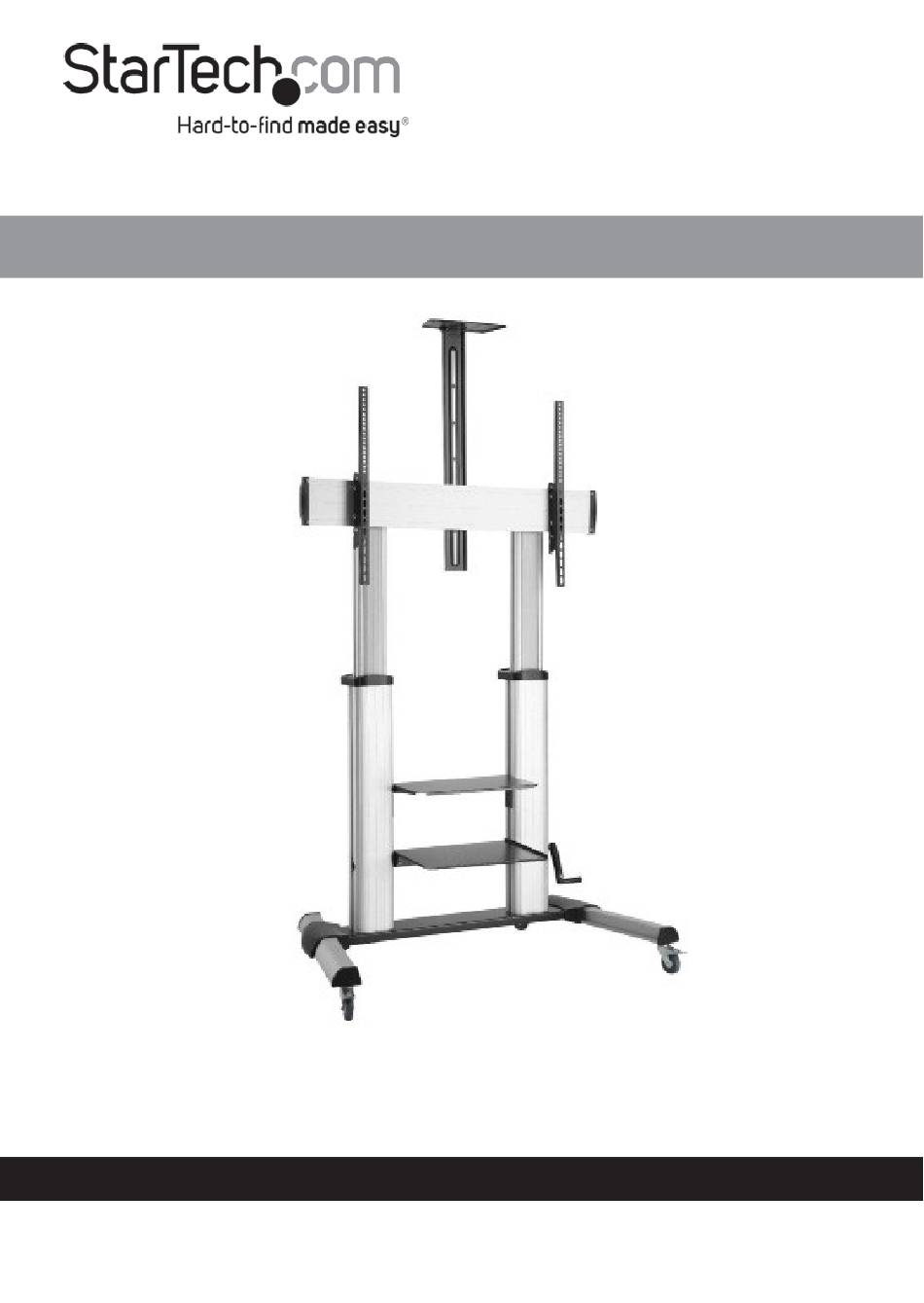

- Page 1 Chariot TV mobile réglable en hauteur avec poignée à manivelle Manuel de l'utilisateur SKU# : 1110C-MOBILE-TV-CART Pour obtenir les dernières informations et spécificationswww.startech.com/fr-fr/1110C-MOBILE-TV-CART Révision du manuel : 15/05/2024...
- Page 2 Support de montage TV droit TV gauche Plaque de montage Colonne droite Étagère Colonne de supéri gauche eure Manivelle Étagère inférie Jambe droite Base Jambe gauche moyenne Roulettes consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques, etc. www.startech.com/support...
- Page 3 Produit Dimensions Vue frontale Dimensions (mm) consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques, etc. www.startech.com/support...
- Page 4 Produit Information Paquet Contenu Jambe Base centrale Jambe Couvercle droite gauche Qté : 1 gauche Qté : 1 Qté : 1 Qté : 1 Poignée en Couvercle Plaque de montage Couvercle en plastique droit Qté : (F) Qté : 1 plastique Qté...
- Page 5 Tablette pour Couvercle Support de Support de montage TV - montage TV - Droit caméra Qté supérieur gauche Qté : 1 Qté : 2 Qté : 1 Étagère Tablette Barre de Plaque de connexion supérieure inférieure connexion Qté : 1 Qté...
- Page 6 Vis M6 x 8 mm (A1) Vis à tête Clé hexagonale de Vis M6 x 14 mm (Y) hexagonale M8 x 5 mm (B1) Qté : 12 Qté : 4 25 mm (Z) Qté : 1 Qté : 12 Vis à tête Vis à...
- Page 7 Qté : 8 Qté : 8 Exigences Pour connaître les exigences les plus récentes, veuillez consulter le site www.startech.com/fr-fr/1110C-MOBILE-TV-CART Taille maximale de l'écran de télévision : 100 pouces • Poids maximum du téléviseur : 110 kg (220 lb) • (en option) Caméra Web x 1 •...
- Page 8 Installation Fixer les pieds et les roulettes Ecrou de roue Jambe libre droite Clé à Base moyenne molette Clé hexagonale (B1) Jambe gauche Figure 1 la base centrale, le pied gauche et le pied droit et disposez-les comme indiqué sur une surface propre et plane. (Figure 1) Remarque : Recouvrez les sols durs d'un chiffon doux pour éviter les rayures.
- Page 9 Fixer les colonnes gauche et droite à la base Gauche à droite Colonne Colonne Barre de liaison Figure 2 Positionnez les colonnes gauche et droite comme indiqué sur une surface de travail plane. (Figure 2) Insérer une extrémité de la barre de connexion dans le trou du support inférieur de la colonne droite.
- Page 10 Poignées en plastique Figure 3 Couvercle Couvercle gauche droit Base moyenne Engagez le frein sur chacune des quatre roulettes avant de passer à l'étape 5. Insérez les colonnes gauche et droite dans leurs réceptacles respectifs, situés dans la base centrale. (Figure 3) Basculez l'ensemble de l'assemblage sur sa face arrière pour accéder à...
- Page 11 Placez l'ensemble à la verticale. Placez les poignées en plastique sur chaque colonne comme indiqué et faites-les glisser en position sur colonnes extérieures. (Figure 3) Disposez les couvercles gauche et droit sur le cadre comme indiqué et enclenchez-les en position. (Figure 3) Installation de la plaque de montage et de la manivelle Fixez les deux couvercles en plastique à...
- Page 12 Placez les couvercles supérieurs sur les colonnes gauche et droite et appuyez doucement pour les mettre en place. (Figure Figure 6 Couverture supérieure Insérer la manivelle dans la colonne extérieure gauche ou droite comme indiqué. Tourner la manivelle pour élever ou abaisser le positionnement.
- Page 13 Installer les étagères supérieure et inférieure de Remarque : installez d'abord l'étagère inférieure Figure 8a Figure 8 (vue de face) Trous de vis Colonn Tablette e de inférieure gauche (vue arrière) Figure 8b Étagère Tablette inférieure inférieure (vue de face) Barre de liaison Support de l'étagère inférieure...
- Page 14 Installer la tablette supérieure Figure 9a Figure 9 (vue de face) Trous de vis Étagère supéri Plateau eure supérieur (vue arrière) Figure 9b Étagère supérieure Supports de (vue de face) l'étagère supérieure Support de l'étagère supérieure Positionnez l'étagère supérieure sur les supports de l'étagère supérieure et alignez les trous de vis avant et arrière de l'étagère supérieure sur les supports de l'étagère supérieure.
- Page 15 Fixer les supports de montage du téléviseur Brackets Télévision de droite Vis de type M Support de montage Télévision de gauche Support de montage Rondelle carrée Points de montage VESA Figure 10a Points de montage VESA Rondelle carrée Support de montage TV Petite entretoise Figure 10b...
- Page 16 (Facultatif) Identifiez et retirez le matériel VESA préinstallé à l'arrière du téléviseur. Remarque : tous les téléviseurs ne sont pas équipés de matériel VESA. Ne retirez que les quatre vis du support VESA. Ne retirez aucune des vis du support VESA. L'assemblage structurel du téléviseur.
- Page 17 Fixer le téléviseur à la plaque de montage Figure 11 (vue arrière) Figure 11a Support de montage Vis de fond Supports de montage TV Figure 11b Plaque de montage (vue arrière) Desserrez les deux vis inférieures situées au bas de l'appareil. Les supports de montage du téléviseur à...
- Page 18 (Facultatif - Verrouillage) Insérez un cadenas (non fourni) dans les trous situés en bas de l'un des deux supports de montage du téléviseur. (Figure 11b) Assembler l'étagère de l'appareil photo Figure 12 Plaque de connexion Étagère pour caméra Trous de vis arrière Trous de vis supérieur...
- Page 19 Fixer la tablette de la caméra à la plaque de montage Étagère pour Figure 13 Plaque de caméra connexion Vis de montage Plaque de montage (vue arrière) Retirez les deux vis de montage situées à l'arrière de l'appareil. Plaque de montage. (Figure 13) Déterminez la hauteur souhaitée pour l'étagère de la caméra et alignez les fentes de la plaque de connexion sur les trous des vis de montage de la plaque de montage.
- Page 20 Fonctionnement Régler l'angle d'inclinaison du téléviseur Figure 14 Le chariot TV mobile est doté d'un système de réglage de l'angle d'inclinaison sans outil. Tenez le téléviseur le long des bords horizontaux pour incliner l'angle de vision. (Figure 14) Remarque : Deux personnes peuvent être nécessaires pour régler l'inclinaison.
- Page 21 Débloquer les freins des roulettes. Saisissez les poignées en plastique et les coins supérieurs du téléviseur et déplacez lentement le chariot pour téléviseur mobile, à deux personnes. Soyez prudent dans les virages, sur les bosses et/ou sur les sols irréguliers. Une fois que le Mobile TV Cart est à...
- Page 22 Régler la hauteur du support TV Figure 16 Colonne Vue arrière Manivelle Vis M5 x 40mm (U) Desserrez et retirez la vis M5 x 40 mm (U) de la manivelle à l'aide d'un tournevis cruciforme. (Figure 16) Tournez la manivelle pour élever ou abaisser le support TV à la hauteur souhaitée.
- Page 23 Attachez les clips adhésifs de gestion des câbles Décoller et coller les clips adhésifs de gestion des câbles sur l'assemblage, là où c'est nécessaire, pour regrouper et organiser proprement les câbles entre les appareils.
