Weidmüller CUTFIX PRO Traduction Du Manuel D'origine

page de 162

/ 162
Signets

Liens rapides

Télécharger ce manuel

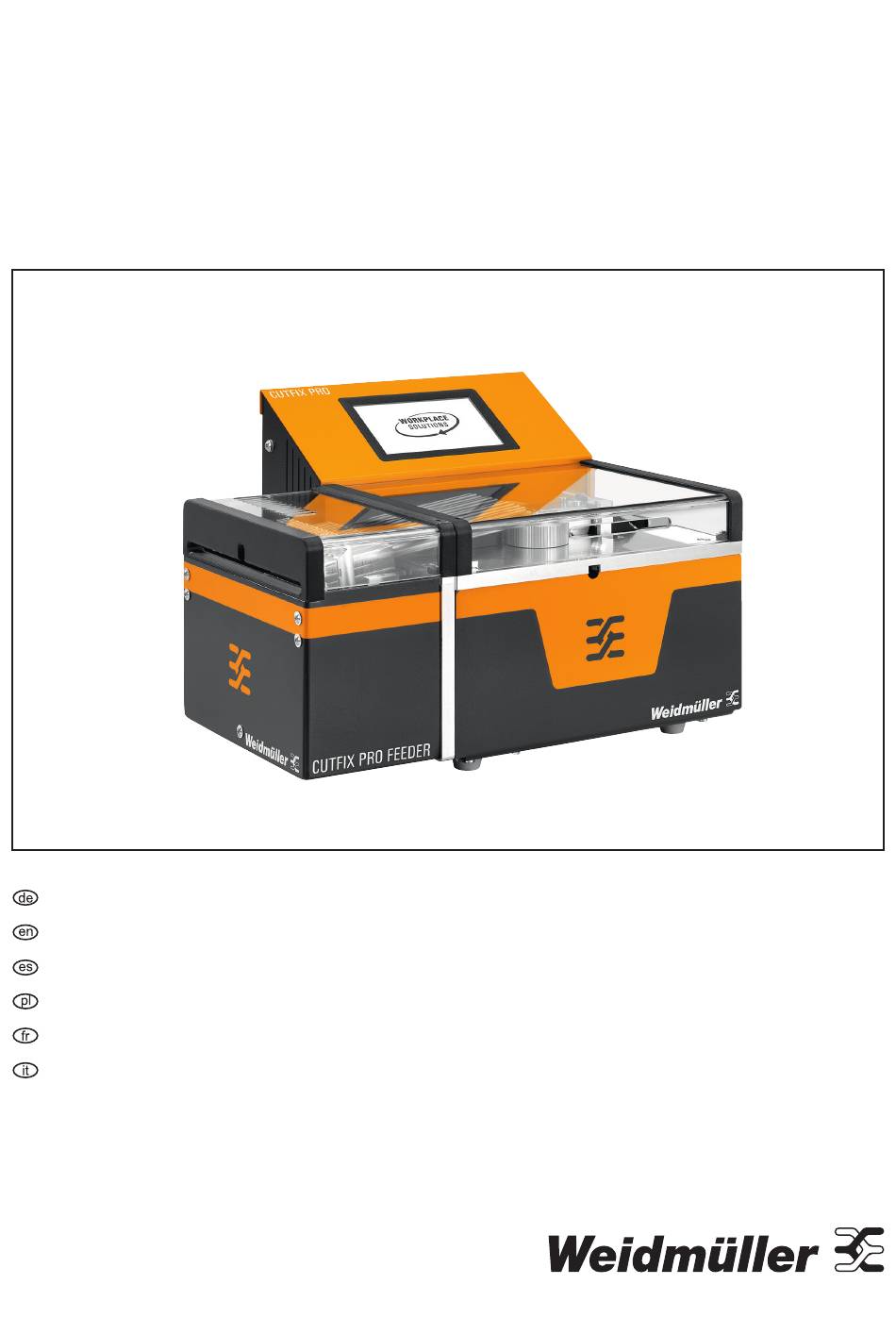

CUTFIX PRO

CUTFIX PRO FEEDER

CUTFIX PRO FEEDER XL

Ablängautomat und Mehrfachzuführung, Originalbetriebsanleitung

Automatic cutter and feeder, Original operating instructions

Máquina automática para cortar y alimentador múltiple, instrucciones de uso originales

Automat do cięcia i podajnik wielokrotny, Oryginalna instrukcja eksploatacji

Machine automatique de coupe à longueur et alimentation multiple, Manuel d'origine

Macchina di spellatura e alimentazione multipla, istruzioni per l'uso originali

2797190000

2797200000

3125090000

107

133

Sommaire des Matières pour Weidmüller CUTFIX PRO

Page 1 CUTFIX PRO CUTFIX PRO 2797190000 CUTFIX PRO FEEDER 2797200000 CUTFIX PRO FEEDER XL 3125090000 Ablängautomat und Mehrfachzuführung, Originalbetriebsanleitung Automatic cutter and feeder, Original operating instructions Máquina automática para cortar y alimentador múltiple, instrucciones de uso originales Automat do cięcia i podajnik wielokrotny, Oryginalna instrukcja eksploatacji Machine automatique de coupe à...
Page 2 2819930000/05/03.2025...
Page 3 Inhalt Über diese Dokumentation Automat bedienen Quickstart-Funktion nutzen Allgemeine Sicherheitshinweise Projekt in der Jobliste anlegen Bestimmungsgemäße Verwendung Job oder Projekt ändern Verarbeitbares Material Job oder Projekt löschen Personal Projekt starten Sicherheitseinrichtungen Einzelnen Leiter bearbeiten Sicherheitskennzeichnung am Automaten Vorschubrollen öffnen oder schließen Stillsetzen im Notfall Serviceanzeige Gerätebeschreibung...
Page 4 Über diese Dokumentation Die Warnhinweise in dieser Dokumentation sind nach Die situationsbezogenen Warnhinweise können folgende Schwere der Gefahr unterschiedlich gestaltet. Warnsymbole enthalten: Symbol Bedeutung WARNUNG Warnung vor gefährlicher elektrischer Span- Lebensgefahr möglich! nung Hinweise mit dem Signalwort „Warnung“ warnen Sie vor Situationen, die zu tödlichen Warnung vor Handverletzungen durch oder schweren Verletzungen führen können, scharfe Klingen...
Page 5 2.1 Bestimmungsgemäße Verwendung Bewahren Sie die Betriebsanleitung so auf, dass sie vom Bedienpersonal jederzeit ein- Der Automat CUTFIX PRO ist für das Ablängen von fle- gesehen werden kann. xiblen Rundleitern vorgesehen. Mit dem Automaten darf Alle Dokumente können Sie auch von der nur das unten b eschriebene Material verarbeitet werden Weidmüller Website herunterladen.
Page 6 Allgemeine Sicherheitshinweise Bild 2.2 Warnsymbole an der Rückseite Die Warnsymbole weisen darauf hin, dass der Automat für Wartungsarbeiten und bei einer Fehlfunktion stromlos geschaltet werden muss, indem der Netzstecker gezogen wird. 2.6 Stillsetzen im Notfall Der Automat kann im Notfall durch Ziehen des Netzste- ckers stromlos geschaltet werden.
Page 7 Gerätebeschreibung Bild 3.1 Frontansicht Mehrfachzuführung (Feeder) Leiterzuführrohre (Slots) Schutzabdeckungen Automat und Feeder Einstellschraube für Anpressdruck der Vorschubrollen Vorschubrollen Bedieneinheit mit Touchdisplay Abdeckblech Schneidmesser Rutsche 10 Ethernet 11 USB Typ A (USB-Stick) 12 USB Typ B (PC) 13 RS-232 14 Ein-/Ausschalter 15 Sicherungsfach 16 Netzanschlussbuchse Bild 3.2 Rückansicht...
Page 8 Gerätebeschreibung 3.1 Technische Daten CUTFIX PRO mit CUTFIX PRO FEEDER mit CUTFIX PRO FEEDER XL Antrieb elektrisch Versorgungsspannung 100 – 240 V AC; 50/60 Hz Leistungsaufnahme 240 VA Sicherung (Netzfilter-Modul) 2 x T2AH250V Schutzart IP20 Schutzklasse I / Schutzleiter Leitereinführlänge 180 mm...
Page 9 Gerätebeschreibung 3.2 Typenschild Bild 3.3 Typenschild an der Rückseite Hersteller Modell, Typenbezeichnung Seriennummer Technische Angaben Baujahr Die folgenden Symbole sind auf dem Typenschild abgebil- det. Symbol Bedeutung Nur für die Verwendung in Innen- räumen vorgesehen Dokumentation beachten Entsorgungshinweise beachten EU-Konformität 2819930000/05/03.2025...
Page 10 ► Stellen Sie sicher, dass die Betriebsanleitung für das Bedienpersonal jederzeit zugänglich ist. 4.4 Lieferumfang – Ablängautomat CUTFIX PRO – Mehrfachzuführung CUTFIX PRO FEEDER (optional) – Netzanschlusskabel (10 A, 250 V) – PC-Anschlusskabel – USB-Stick mit Software (Cutfix PRO Manager) – Betriebsanleitung 2819930000/05/03.2025...
Page 11 Automat einrichten 5.1 Allgemeine Bedienhinweise WARNUNG ACHTUNG Lebensgefahr durch Stromschlag möglich! Das Display kann beschädigt werden! Schalten Sie den Automaten nur ein, wenn Das Display kann durch ungeeignetes Werkzeug zer- diese Voraussetzungen gegeben sind: kratzt werden. – Das Netzanschlusskabel ist einwandfrei. ►...
Page 12 Automat einrichten Einige Einstellungen lassen sich mit Pfeiltasten einrichten. Menü Funktionen Einige Funktionen lassen sich aktivieren oder deaktivieren, – Verarbeitungsauftrag eingeben und indem ein Häkchen gesetzt oder entfernt wird. Einige Ein- direkt starten stellungen lassen sich mit einem Schieberegler einrichten. Quickstart Einstellungen Allgemein –...
Page 13 Automat einrichten 5.3 Sprache ändern 5.5 Bildschirmschoner einstellen ► Öffnen Sie das Menü Einstellungen. Der Bildschirmschoner startet, sobald die eingestellte Zeit ► Öffnen Sie das Menü Einstellungen Allgemein. ohne eine Aktivität am Display abgelaufen ist. ► Tippen Sie auf Gerät. ►...
Page 14 Automat einrichten 5.7 Benutzertyp ändern Falls Sie die Einstellung für das Zurücksetzen nicht än- dern, bleiben die Benutzertypen Einrichter und Service Beim jedem Einschalten des Automaten ist der Benutzer- jeweils nur für 10 Minuten aktiv, danach wird automatisch typ Anwender aktiv. In der Bediensoftware sind drei Benut- wieder der Typ Anwender eingestellt.
Page 15 Automat einrichten 5.9 Jobliste einrichten ► Wählen Sie unter Externe Kommunikation das ge- wünschte Verhalten in Kombination mit dem Weidmüller Sie können für jede Jobliste folgende Funktionen einstel- WPC: len. – 1 = Event-Handling – Löschen nach Verarbeitung: Jeder Job wird gelöscht, –...
Page 16 Automat einrichten 5.12 Geräteinformationen anzeigen 5.13 Liste der Fehlermeldungen anzeigen ► Öffnen Sie das Menü Info/System. ► Öffnen Sie das Menü Info/Fehler. Bild 5.14 Menü Info/System Bild 5.15 Menü Info/Fehler Die letzten Fehlerereignisse werden protokolliert. Zu jedem Parameter Bedeutung Fehlerereignis wird der aktuelle Zählerstand, die Feh- Gerätenummer Seriennummer des Automaten lernummer und das Datum mit Uhrzeit angezeigt.
Page 17 Automat einrichten 5.14 Motor einrichten 5.15 Systemeinstellungen ändern In diesem Menü können Sie das Verhalten und die Ge- ► Öffnen Sie das Menü Einstellungen. ► Öffnen Sie das Menü Einstellungen Allgemein. schwindigkeit der Motoren einstellen. ► Öffnen Sie das Menü System. ►...
Page 18 Automat einrichten 5.16 Wartezeiten einstellen 5.17 Feeder mit Leitern bestücken In diesem Menü können Sie die Wartezeiten zwischen ein- Voraussetzung: Um einen Leiter in ein Zuführrohr einfüh- zelnen Vorgängen oder Prozessschritten feinjustieren. ren zu können, muss die Bremse des jeweiligen Rohres gelöst werden.
Page 19 Automat einrichten 5.18 Feeder einrichten Parameter Bedeutung ACHTUNG Feeder EIN/AUS Kontrollkästchen aktivieren, wenn ein Feeder angeschlossen ist Der Automat kann beschädigt werden! Referenzpunkt Neuen Nullpunkt für die Kalibrierung des Falsch gewählte Einstellungen können zu Beschädigung Feeders definieren. Abstand vom alten und Fehlfunktion führen.
Page 20 Automat bedienen WARNUNG ACHTUNG Lebensgefahr durch Stromschlag Der Automat kann beschädigt werden! möglich! Falls während eines Schneidvorgangs das Leiterende erreicht wird, kann das letzte Leiterstück im Zuführrohr, Schalten Sie den Automaten nur ein, wenn zwischen den Rollen oder zwischen den Messern hängen diese Voraussetzungen gegeben sind: bleiben und der Automat blockiert.
Page 21 Automat bedienen 6.2 Projekt in der Jobliste anlegen Voraussetzung: Sie sind als Einrichter angemeldet. Sie können beliebig viele Projekte anlegen. In jedem Pro- jekt können Sie mehrere Verarbeitungsaufträge (Jobs) defi- nieren. Sobald ein Projekt gestartet wird, werden alle Jobs dieses Projekts abgearbeitet. ►...
Page 22 Automat bedienen 6.7 Vorschubrollen öffnen oder schließen ► Tippen Sie auf den Job, den Sie löschen wollen. ► Tippen Sie auf Löschen. Die Stellung der Vorschubrollen können Sie im Quickstart- Der Job wird aus dem Projekt entfernt. Menü ändern. 6.5 Projekt starten ►...
Page 23 Automat reinigen und warten 7.1 Automat warten ► Reinigen Sie die Schutzabdeckungen und die Oberflä- che des Automaten mit einem weichen Tuch und bei Um den einwandfreien Betrieb zu gewährleisten, müssen Bedarf einem Reinigungmittel auf Seifenbasis. die beschriebenen Wartungsarbeiten in den angegebenen Intervallen ausgeführt werden.
Page 24 Automat reinigen und warten 7.5 Arbeitsbereich reinigen Zum Arbeitsbereich gehören: – Zuführrohr (Bild 7.2, 1) – Vorschubrollen (Bild 7.2, 2) – Schneidbereich (Bild 7.2, 3) – Rutsche (Bild 7.2, 4) Bild 7.2 Arbeitsbereich reinigen ► Stellen Sie sicher, dass der Automat stromlos ist (s. Ka- pitel 7.1).
Page 25 Störungen beseitigen Falls sich eine Störung mit den hier beschriebe- nen Maßnahmen nicht beseitigen lässt, wenden Sie sich an den Weidmüller Service. 8.1 Störungstabelle Störung Mögliche Ursache Empfohlene Maßnahme siehe Kapitel Automat lässt sich Stromversorgung ist unterbrochen ► Prüfen Sie das Netzkabel und den Netz- nicht einschalten.
Page 26 Störungen beseitigen 8.3 Schneidmesser erneuern WARNUNG Lebensgefahr durch Stromschlag möglich! ► Schalten Sie den Automaten aus. ► Ziehen Sie den Netzstecker aus der Netz- anschlussbuchse, um den Automaten stromlos zu machen. Bild 8.2 Klingen ausrichten VORSICHT ► Setzen Sie die neuen Klingen ein. Verletzungsgefahr durch scharfe ►...
Page 27 Störungen beseitigen 8.5 Anpressdruck der Vorschubrollen än- 8.6 Vorschubrollen erneuern dern Innensechskantschlüssel 3,0 mm An der Frontseite des Automaten befindet sich die Einstell- schraube für den Anpressdruck (Bild 8.4). Innensechskantschlüssel 4,0 mm ► Stellen Sie sicher, dass der Automat stromlos ist (s. Ka- pitel 8.3).
Page 28 Automat außer Betrieb nehmen und entsorgen 9.1 Automat außer Betrieb nehmen ► Schalten Sie den Automaten aus. ► Ziehen Sie den Netzstecker aus der Netzanschluss- buchse. ► Verpacken Sie den Automaten in der Original- verpackung. Der Automat ist jetzt für den Transport und ggf. die Entsorgung vorbereitet.
Page 29 Contents About this documentation Operating the machine Using the quickstart function General safety notes Creating a project in the joblist Intended use Changing a job or a project Material that can be processed Deleting a job or a project Personnel Starting a projekt Safety equipment Processing a single...
Page 30 About this documentation The warnings in this documentation are designed accord- The situation-dependent warnings may contain the follow- ing to the severity of the danger. ing warning symbols: Symbol Meaning WARNING Warning of dangerous electrical voltage Possible danger to life! Notes with the signal word “Warning”...
Page 31 General safety notes 2.1 Intended use 2.4 Safety equipment The machine CUTFIX PRO is designed for cutting flexible The machine is equipped with the following safety features: round wires to length. Only the material described below – Housings may be processed with the machine (see chapter 2.2). The –...
Page 32 The warning symbols indicate that the machine must be switched off for maintenance and in the event of a malfunc- tion by disconnecting the mains plug. 2.6 Emergency stop In an emergency, the machine can be switched off by pulling out the mains plug. In order not to endanger this emergency stop function, the mains plug must be freely accessible at all times.
Page 33 Device description Device description Figure 3.1 Front view Multiple feeder Wire feeding tubes (slots) Protective covers of machine and feeder Adjusting wheel for contact pressure of the feed rollers Feed rollers Operating unit with touch display Cover plate Cutting blade Slide 10 Ethernet 11 USB type A (USB stick)
Page 34 Device description 3.1 Technical data CUTFIX PRO with CUTFIX PRO FEEDER with CUTFIX PRO FEEDER XL Drive electrical Voltage supply 100–240 V AC; 50/60 Hz Power consumption 240 VA Fuse (mains filter module) 2 x T2AH250V Protection degree IP20 Protection degree I / PE conductor...
Page 35 3.2 Type plate Figure 3.3 Type plate on the rear of the machine Manufacturer Model, type designation Serial number Technical data Year of manufacture The following symbols are displayed on the type plate. Symbol Bedeutung For indoor use only Observe the documentation Observe the disposal instructions EU Conformity 2819930000/05/03.2025...
Page 36 Scope of delivery – Cutting machine CUTFIX PRO – Multiple feeder CUTFIX PRO FEEDER (optional) – Mains connection cable (10 A, 250 V) – PC connection cable – USB stick with software (Cutfix PRO Manager) – Operating instructions 2819930000/05/03.2025...
Page 37 Setting up the machine Setting up the machine 5.1 General operating instructions WARNING ATTENTION Risk of death due to electric shock! The display can be damaged! Only switch on the machine if these condi- tions are met: The display can be scratched by unsuitable tools. –...
Page 38 Setting up the machine Some settings can be adjusted by arrow buttons. Some Menu Functions functions can be enabled or disabled by setting or remo- – Entering and starting a processing ving a tick. Some settings can be adjusted using a slider. job directly Quickstart General settings...
Page 39 Setting up the machine 5.3 Changing the language 5.5 Adjusting the screensaver time ► Open the menu Settings. The screensaver starts as soon as the set time has ► Open the menu General settings elapsed without any activity on the display. ►...
Page 40 Setting up the machine 5.7 Changing the user type 5.8 Changing the user rights Each time the machine is switched on, the user type User The user types Setter and Service can change the rights of the other users. As Setter you can change the rights of is active.
Page 41 Setting up the machine 5.9 Setting a joblist ► With External Communication choose the desired be- haviour in combination with the Weidmüller WMC: You can set the following functions with each joblist. – 1 = Event-Handling – 2 = Polling procedure –...
Page 42 Setting up the machine 5.12 Displaying device information 5.13 Displaying the error list ► Open the menu Info/System. ► Open the menu Info/Error. Figure 5.14 Menu Info/System Figure 5.15 Menu Info/Error The last error events are logged. The current counter sta- Parameter Meaning tus, the error number and the date with time are displayed...
Page 43 Setting up the machine 5.14 Adjusting the motor 5.15 Changing the system settings With this menu you can adjust the behaviour and the ► Open the menu Settings. ► Open the menu General settings speed of the motors. ► Open the menu System. ►...
Page 44 Setting up the machine 5.16 Adjusting the waiting times 5.17 Loading the feeder with wires With this menu you can fine-tune the waiting times bet- Prerequisite: The brake of the respective feeding tube must ween the single procedures or process steps. be released for loading a wire.
Page 45 5.18 Setting the feeder Parameter Meaning Feeder enable/ A connected feeder ist only active if the tick ATTENTION disable is set. Reference point Defining a new reference point for the The machine can be damaged! feeder calibration. Distance from the old Wrong settings can cause damage and failure.
Page 46 Operating the machine Operating the machine WARNING ATTENTION Risk of death due to electric shock! The machine can be damaged! Only switch on the machine if these condi- If the wire end is reached during a cutting process, the tions are met: last piece of the wire can get stranded in the feeding –...
Page 47 Operating the machine 6.2 Creating a project in the joblist Prerequisite: You are logged in as Setter. You can create as many projects as you like. In each pro- ject you can define several processing jobs. As soon as a project is started, all jobs of this project are processed.
Page 48 6.5 Starting a projekt 6.7 Opening or closing the feed rollers ► Open the menu Joblist. You can change the position of the feed rollers in the ► Tap the project to be started. Quickstart menu. ► Tap Start. The project is started, all included jobs are proceeded. 6.6 Processing a single wire ►...
Page 49 Cleaning and servicing the machine Cleaning and servicing the machine 7.1 Maintaining the machine 7.4 Disassembling and assembling the pro- tective cover To ensure proper operation, the described maintenance work must be carried out at the specified intervals. You must dismantle the protective cover for cleaning and maintenance.
Page 50 7.5 Clean the working area The working area includes: tube (Figure 7.2, 1) – Wire entry – Feed rollers (Figure 7.2, 2) – Cutting area (Figure 7.2, 3) – Slide (Figure 7.2, 4) Figure 7.2 Clean the working area ► Make sure that the machine is de-energised (see chap- ter 7.1).
Page 51 Troubleshooting Troubleshooting If a malfunction cannot be eliminated with the measures described here, contact Weidmüller Service. 8.1 Fault table Fault Possible cause Recommended action See chapter Machine cannot be Power supply is interrupted ► Check the mains cable and the mains switched on.
Page 52 Troubleshooting 8.3 Replacing cutting blades WARNING Risk of death due to electric shock! ► Switch off the machine. ► Disconnect the mains plug from the mains socket to de-energise the machine. CAUTION Figure 8.2 Aligning the blades Danger of injury from sharp blades! ►...
Page 53 8.5 Changing the contact pressure of the 8.6 Renew feed rollers feed rollers Allen key 3.0 mm The adjustment screw for the contact pressure (Figure 8.4) is located on the front of the machine. Allen key 4.0 mm ► Make sure that the machine is de-energised (see chap- ter 8.3).
Page 54 Taking the machine out of operation and disposing 9.1 Taking the machine out of operation ► Switch off the machine. ► Pull the mains plug out of the mains socket. ► Pack the machine in its original packaging. The machine is now ready for transport and, if necessary, disposal.
Page 55 Contenido Sobre esta documentación Manejar la máquina Utilizar la función de inicio rápido Indicaciones generales de seguridad Crear un proyecto en la lista de trabajos Uso previsto Modificar trabajo o proyecto Material procesable Cancelar trabajo o proyecto Personal Iniciar proyecto Dispositivos de seguridad Procesar un conductor individual Indicaciones de seguridad en la máquina...
Page 56 Sobre esta documentación Las indicaciones de advertencia incluidas en esta docu- Las advertencias que hacen referencia a situaciones pue- mentación se han diseñado de acuerdo con la gravedad den incluir los siguientes símbolos de advertencia: del riesgo. Símbolo Significado ADVERTENCIA Advertencia de tensión eléctrica peligrosa ¡Riesgo de muerte! Las indicaciones con la palabra "Adverten-...
Page 57 Las reparaciones solo se deben realizar tras consultar al servicio de asistencia Weidmüller La máquina CUTFIX PRO ha sido diseñada para cortar y solo deben ser llevadas a cabo por un técni- a medida conductores flexibles. La máquina debe usarse co electricista.
Page 58 Indicaciones generales de seguridad Figura 2.2 Símbolos de advertencia en la parte posterior Los símbolos de advertencia indican que se debe inte- rrumpir la corriente de la máquina para su mantenimiento y en caso de mal funcionamiento, se debe desconectar el enchufe de red.
Page 59 Descripción del equipo Figura 3.1 Vista frontal Alimentación múltiple (alimentador) Tubos de alimentación de conductores (tubos) Cubierta de protección máquina y alimentador Tornillo de ajuste de la presión de apriete de los rodillos de alimentación Rodillos de alimentación Unidad de control con pantalla táctil Placa cobertora Cuchilla de corte Tobogán...
Page 60 Descripción del equipo 3.1 Datos técnicos CUTFIX PRO con CUTFIX PRO FEEDER con CUTFIX PRO FEEDER XL Accionamiento eléctrico Tensión de alimentación 100 – 240 V AC; 50/60 Hz Potencia admitida 240 VA Fusible (módulo de filtro de 2 x T2AH250V alimentación) Nivel de protección IP20 Tipo de protección...
Page 61 Descripción del equipo 3.2 Placa de características Figura 3.3 Placa de características en la parte posterior Fabricante Modelo, denominación de tipo Número de serie Datos técnicos Año de construcción Los siguientes símbolos se muestran en la placa de carac- terísticas. Símbolo Significado Usar solo en interiores...
Page 62 3.1). – Cable de conexión a PC – Al menos 30 cm de espacio de trabajo libre a los lados, – Memoria USB con el software (Cutfix PRO Manager) delante y detrás de la máquina. – Manual de servicio –...
Page 63 Configurar la máquina ► Pulse el menú correspondiente. ADVERTENCIA Todos los ajustes realizados se guardan al salir del menú. ¡Riesgo de muerte por descarga eléctri- Hay dos maneras de salir de un menú: ► Pulse el símbolo para regresar a la Encienda la máquina sólo si se cumplen es- página inicial.
Page 64 Configurar la máquina Menú Funcionalidades – Introducir la orden de procesamiento y comenzar directamente Inicio rápido Ajustes generales – Equipo Figura 5.3 Tipos de instalación – Ajustar el volumen de la pantalla táctil Configuración ► Pulse las teclas de flecha hasta alcanzar el valor desea- –...
Page 65 Configurar la máquina 5.3 Modificar idioma 5.5 Ajustar el salvapantallas ► Abra el menú Ajustes. El salvapantallas se inicia en cuanto transcurre el tiempo ► Abra el menú Ajustes generales. establecido sin que haya actividad en la pantalla. ► Pulse Equipo. ►...
Page 66 Configurar la máquina 5.7 Cambiar el tipo de usuario tivos sólo durante 10 minutos, tras los cuales el tipo Ope- rador se vuelve a configurar automáticamente. Al encender la máquina se encuentra activado el tipo de usuario Operador. En el software de operación existen 5.8 Modificar permisos tres tipos de usuarios configurados con diferentes autoriza- ciones.
Page 67 Configurar la máquina 5.9 Configurar la lista de trabajos ► En Comunicación externa, seleccione el comporta- miento deseado en combinación con el Weidmüller Puede configurar las siguientes funciones para cada lista WPC: de trabajos. – 1 = Event-Handling – Borrar después del proceso: cada trabajo se elimina –...
Page 68 Configurar la máquina 5.12 Mostrar información del aparato 5.13 Mostrar la lista de mensajes de error ► Abra el menú Info/Sistema. ► Abra el menú Info/ Error. Figura 5.14 Menú Info/Sistema Figura 5.15 Menú Info/ Error Se registran los últimos eventos de error. Para cada even- Parámetros Significado to de error se muestra el valor actual del contador, el nú-...
Page 69 Configurar la máquina 5.14 Configurar el motor 5.15 Modificar ajustes del sistema En este menú puede ajustar el comportamiento y la veloci- ► Abra el menú Ajustes. ► Abra el menú Ajustes generales. dad de los motores. ► Abra el menú Sistema. ► Abra el menú Ajustes. ►...
Page 70 Configurar la máquina 5.16 Fijar los tiempos de espera 5.17 Equipar el alimentador con conductores En este menú se pueden ajustar los tiempos de espera en- Requisito: para poder introducir un conductor en un tubo tre operaciones individuales o pasos del proceso. de alimentación, el freno del tubo correspondiente debe estar liberado.
Page 71 Configurar la máquina 5.18 Configurar el alimentador Parámetros Significado Activar/desactivar Activar la casilla de control si se conecta ATENCIÓN alimentador un alimentador Punto de referencia Defina un nuevo punto cero para la calibra- La máquina puede resultar dañada. ción del alimentador. Distancia del antiguo Una selección incorrecta de los ajustes puede provocar punto cero en milímetros daños y un mal funcionamiento.
Page 72 Manejar la máquina ADVERTENCIA ATENCIÓN ¡Riesgo de muerte por descarga eléctri- La máquina puede resultar dañada. Si se alcanza el final del conductor durante una opera- ción de corte, el último trozo de conductor puede quedar Encienda la máquina sólo si se cumplen es- atrapado en el tubo de alimentación, entre los rodillos o tas condiciones: entre las cuchillas y la máquina puede bloquearse.
Page 73 Manejar la máquina 6.2 Crear un proyecto en la lista de trabajos Requisito: estar registrado como Ajustador. Puede crear tantos proyectos como desee. Puede definir varias órdenes de procesamiento (trabajos) en cada pro- yecto. En cuanto se inicia un proyecto, se procesan todos los trabajos de este proyecto.
Page 74 Manejar la máquina 6.5 Iniciar proyecto 6.7 Abrir o cerrar los rodillos de alimentaci- ón ► Abra el menú Lista de trabajos. ► Pulse sobre el proyecto que desea iniciar. Puede cambiar la posición de los rodillos de alimentación ► Pulse Inicio. en el menú...
Page 75 Limpieza y mantenimiento de la máquina 7.1 Mantenimiento de la máquina ► Limpie las cubiertas de protección y la superficie de la máquina con un paño suave y, si es necesario, con un Para garantizar un funcionamiento correcto, deben ejecu- producto de limpieza a base de jabón.
Page 76 Limpieza y mantenimiento de la máquina 7.5 Limpiar la zona de trabajo La zona de trabajo incluye: – Tubo de alimentación (Figura 7.2, 1) – Rodillos de alimentación (Figura 7.2, 2) – Zona de corte (Figura 7.2, 3) – Tobogán (Figura 7.2, 4) Figura 7.2 Limpiar la zona de trabajo ►...
Page 77 Subsanación de averías Si no es posible subsanar un fallo con las medi- das que se describen a continuación, póngase en contacto con el Servicio de asistencia de Weidmüller. 8.1 Tabla de fallos Fallo Posible causa Medidas recomendadas véase el capítulo La máquina no se Suministro de energía interrumpido...
Page 78 Subsanación de averías 8.3 Renovar las cuchillas de corte ADVERTENCIA ¡Riesgo de muerte por descarga eléctri- ► Apague la máquina. ► Saque el enchufe de la toma de corriente para dejar la máquina sin tensión. Figura 8.2 Alinear las cuchillas PRECAUCIÓN ►...
Page 79 Subsanación de averías 8.5 Modificar la presión de apriete de los 8.6 Renovar los rodillos de alimentación rodillos de alimentación Llave hexagonal 3,0 mm El tornillo de ajuste de la presión de apriete (Figura 8.4) se encuentra en la parte delantera de la máquina. Llave hexagonal 4,0 mm ►...
Page 80 Puesta fuera de servicio y eliminación de la máquina 9.1 Puesta fuera de servicio de la máquina ► Apague la máquina. ► Saque el enchufe de la toma de corriente. ► Empaquete la máquina en su embalaje original. La máquina está preparada para el transporte y una even- tual eliminación.
Page 81 Treści Informacje dotyczące niniejszej dokumentacji Obsługa automatu Korzystanie z funkcji szybkiego startu Ogólne wskazówki bezpieczeństwa Tworzenie projektu na liście zadań Zastosowanie zgodne z przeznaczeniem Zmiana zadania lub projektu Materiał nadający się do obróbki Usuwanie zadania lub projektu Personel Uruchamianie projektu Zabezpieczenia Obróbka pojedynczego przewodu Oznakowanie bezpieczeństwa na automacie Otwieranie lub zamykanie krążków posuwu Wyłączenie w nagłym przypadku Komunikat serwisowy...
Page 82 Informacje dotyczące niniejszej dokumentacji Wskazówki ostrzegawcze w niniejszej dokumentacji zosta- Wskazówki ostrzegawcze – w zależności od sytuacji – ły sklasyfikowane w zależności od stopnia zagrożenia. mogą zawierać następujące symbole ostrzegawcze: Symbol Znaczenie OSTRZEŻENIE Ostrzeżenie przed niebezpiecznym napię- Możliwe niebezpieczeństwo utraty ży- ciem elektrycznym cia! Wskazówki opatrzone hasłem „Ostrzeżenie”...
Page 83 Ogólne wskazówki bezpieczeństwa 2.1 Zastosowanie zgodne z przeznaczeniem Naprawy wolno wykonywać tylko po konsultacji z serwisem firmy Weidmüller i tylko specjali- Automat CUTFIX PRO jest przeznaczony do skracania ście elektrykowi. elastycznych przewodów okrągłych. W automacie można Tylko serwis firmy Weidmüller może doposa- poddawać...
Page 84 Ogólne wskazówki bezpieczeństwa Ilustracja 2.2 Symbole ostrzegawcze z tyłu Symbole ostrzegawcze informują o konieczności odłącze- nia automatu od zasilania elektrycznego poprzez wycią- gnięcie wtyczki z sieci w celu przeprowadzenia prac kon- serwacyjnych oraz w przypadku zakłóceń w działaniu. 2.6 Wyłączenie w nagłym przypadku W nagłym przypadku można odłączyć automat od zasilania elektrycznego poprzez wyciągnięcie wtyczki z sieci.
Page 85 Opis urządzenia Ilustracja 3.1 Widok z przodu Podajnik wielokrotny (podajnik) Rury doprowadzające przewody (sloty) Osłony ochronne automatu i podajnika Śruba nastawcza docisku krążków posuwu Krążki posuwu Jednostka obsługowa z wyświetlaczem dotykowym Osłona blaszana Nóż tnący Zsuwnia 10 Ethernet 11 USB typ A (pamięć USB) 12 USB typ B (PC) 13 RS-232 14 Włącznik/wyłącznik...
Page 86 Opis urządzenia 3.1 Dane techniczne CUTFIX PRO z CUTFIX PRO FEEDER z CUTFIX PRO FEEDER XL Napęd elektryczny Napięcie zasilające 100 – 240 V AC; 50/60 Hz Pobór mocy 240 VA Bezpiecznik (moduł filtra 2 x T2AH250V sieciowego) Stopień ochrony IP20 Klasa ochrony I / przewód ochronny Długość wprowadzanego...
Page 87 Opis urządzenia 3.2 Tabliczka znamionowa Ilustracja 3.3 Tabliczka znamionowa z tyłu Producent Model, oznaczenie typu Numer seryjny Dane techniczne Rok produkcji Następujące symbole zostały przedstawione na tabliczce znamionowej. Symbol Znaczenie Tylko do użytku w pomieszczeniach Przestrzegać dokumentacji Przestrzegać wskazówek dotyczą- cych utylizacji Zgodność UE 2819930000/05/03.2025...
Page 88 3.1). – przewód podłączeniowy do komputera – Co najmniej 30 cm wolnej powierzchni roboczej z boku, – pamięć USB z oprogramowaniem (Cutfix PRO Manager) przed i za automatem. – instrukcja eksploatacji – Dobry dostęp do podłączenia do sieci z tyłu automatu musi być...
Page 89 Ustawianie automatu 5.1 Ogólne wskazówki dotyczące obsługi OSTRZEŻENIE UWAGA Ryzyko utraty życia wskutek porażenia prądem elektrycznym! Wyświetlacz może ulec uszkodzeniu! Automat można włączyć tylko wtedy, gdy Użycie nieodpowiedniego narzędzia może porysować spełnione są następujące warunki: ekran wyświetlacza. – Przewód zasilający nie budzi zastrzeżeń. ►...
Page 90 Ustawianie automatu Niektóre ustawienia mogą zostać skonfigurowane za po- Menu Funkcje mocą przycisków ze strzałkami. Niektóre funkcje można – Wprowadzenie i bezpośrednie urucho- aktywować lub dezaktywować poprzez zaznaczenie haczy- mienie zlecenia obróbki kiem lub jego usunięcie. Niektóre ustawienia mogą zostać skonfigurowane za pomocą...
Page 91 Ustawianie automatu 5.3 Zmiana języka 5.5 Ustawianie wygaszacza ekranu ► Otworzyć menu Ustawienia. Wygaszacz ekranu uruchamia się, gdy upłynie ustawiony ► Otworzyć menu Ustawienia ogólne. czas bez aktywności na wyświetlaczu. ► Nacisnąć na Urządzenie. ► Otworzyć menu Ustawienia. ► Przewinąć w dół. ►...
Page 92 Ustawianie automatu 5.7 Zmiana typu użytkownika Jeżeli ustawienie resetu nie zostanie zmienione, typy użytkownika Ustawiacz i Serwis pozostają aktywne tylko Przy każdym włączeniu automatu aktywny jest typ użyt- przez 10 minut, po czym ponownie zostaje automatycznie kownika Użytkownik. W oprogramowaniu obsługowym do- ustawiony typ Użytkownik.
Page 93 Ustawianie automatu 5.9 Ustawianie listy zadań ► W pozycji Komunikacja zewnętrzna wybrać preferowa- ną procedurę w kombinacji z Weidmüller WPC: Dla każdej listy zadań można ustawić następujące funkcje. – 1 = obsługa zdarzeń (event handling) – Usuwanie po procesie: każde zadanie zostaje usunię- –...
Page 94 Ustawianie automatu 5.12 Wyświetlenie informacji o urządzeniu 5.13 Wyświetlanie listy komunikatów błędów ► Otworzyć menu Informacja/System. ► Otworzyć menu Informacja/Błąd. Ilustracja 5.14 Menu Informacja/System Ilustracja 5.15 Menu Informacja/Błąd Ostatnie zdarzenia błędów zostają zaprotokołowane. Do Parametr Znaczenie każdego zdarzenia błędu wyświetlany jest aktualny stan Numer urządzenia Numer seryjny automatu licznika, numer błędu oraz data i godzina.
Page 95 Ustawianie automatu 5.14 Konfiguracja silnika 5.15 Zmiana ustawień systemowych W tym menu można ustawić zachowanie i prędkość silni- ► Otworzyć menu Ustawienia. ► Otworzyć menu Ustawienia ogólne. ków. ► Otworzyć menu System. ► Otworzyć menu Ustawienia. ► Otworzyć menu Ustawienia ogólne. ► Otworzyć menu Silnik. Ilustracja 5.17 Menu Ustawienia ogólne/System Parametr Znaczenie...
Page 96 Ustawianie automatu 5.16 Ustawianie czasów oczekiwania 5.17 Zaopatrywanie podajnika w przewody W tym menu można precyzyjnie wyregulować czasy ocze- Warunek: aby móc wsunąć przewód w rurę doprowadzają- kiwania między poszczególnymi procedurami lub etapami cą, należy zwolnić jej hamulec. procesu. ► Przejść na stronę główną. ►...
Page 97 Ustawianie automatu 5.18 Ustawianie podajnika Parametr Znaczenie Podajnik włącz/ aktywacja pola wyboru, gdy podajnik jest UWAGA wyłącz podłączony Punkt odniesienia określanie nowego punktu zerowego dla Automat może zostać uszkodzony! potrzeb kalibracji podajnika; odległość od Nieprawidłowo dobrane ustawienia mogą doprowadzić do starego punktu zerowego w milimetrach uszkodzenia i zakłóceń...
Page 98 Obsługa automatu OSTRZEŻENIE UWAGA Ryzyko utraty życia wskutek porażenia Automat może zostać uszkodzony! prądem elektrycznym! Jeżeli podczas procedury cięcia zostanie osiągnięty koniec przewodu, ostatni fragment przewodu może za- Automat można włączyć tylko wtedy, gdy czepić się w rurze doprowadzającej, między krążkami lub spełnione są...
Page 99 Obsługa automatu 6.2 Tworzenie projektu na liście zadań Warunek: zalogowano się jako ustawiacz. Można tworzyć dowolną ilość projektów. W każdym projek- cie można zdefiniować wiele zleceń obróbki (zadań). Gdy projekt zostanie uruchomiony, następuje przetworzenie wszystkich zadań danego projektu. ► Otworzyć menu Lista zadań. Ilustracja 6.5 Tworzenie projektu ►...
Page 100 Obsługa automatu 6.5 Uruchamianie projektu 6.7 Otwieranie lub zamykanie krążków posu- ► Otworzyć menu Lista zadań. ► Nacisnąć na projekt, który ma zostać uruchomiony. Położenie krążków posuwu można zmienić w menu szyb- ► Nacisnąć na Uruchom. kiego startu. Projekt zostaje uruchomiony, a wszystkie zawarte w nim zadania zostają...
Page 101 Czyszczenie i konserwacja automatu 7.1 Konserwacja automatu ► Osłony ochronne i powierzchnię automatu czyścić mięk- ką szmatką, a w razie potrzeby użyć środka czyszczące- Aby zagwarantować prawidłową eksploatację, należy wy- go na bazie mydła. konać opisane prace konserwacyjne z zachowaniem poda- nych interwałów.
Page 102 Czyszczenie i konserwacja automatu 7.5 Czyszczenie obszaru roboczego Obszar roboczy obejmuje: – rurę doprowadzającą (Ilustracja 7.2, 1) – krążki posuwu (Ilustracja 7.2, 2) – strefę cięcia (Ilustracja 7.2, 3) – zsuwnię (Ilustracja 7.2, 4) Ilustracja 7.2 Czyszczenie obszaru roboczego ► Upewnić się, że automat nie znajduje się pod napięciem (patrz rozdział...
Page 103 Usuwanie usterek Jeżeli nie uda się usunąć usterki przy zastoso- waniu środków opisanych w tym rozdziale, nale- ży zwrócić się do serwisu firmy Weidmüller. 8.1 Tabela usterek Usterka Możliwa przyczyna Zalecane działanie Patrz roz- dział Nie można włączyć Zasilanie elektryczne jest przerwane ►...
Page 104 Usuwanie usterek 8.3 Wymiana noża tnącego OSTRZEŻENIE Ryzyko utraty życia wskutek porażenia prądem elektrycznym! ► Wyłączyć automat. ► Wyciągnąć wtyczkę z gniazdka sieciowe- go, aby odłączyć automat od napięcia. Ilustracja 8.2 Regulacja ostrzy OSTROŻNIE Niebezpieczeństwo obrażeń spowodo- ► Założyć nowe ostrza. wanych przez ostre ostrza! ►...
Page 105 Usuwanie usterek 8.5 Zmiana docisku krążków posuwu 8.6 Wymiana krążków posuwu Z przodu automatu znajduje się śruba nastawcza do regu- klucz inbusowy 3,0 mm lacji docisku (Ilustracja 8.4). klucz inbusowy 4,0 mm ► Upewnić się, że automat nie znajduje się pod napięciem (patrz rozdział 8.3). ►...
Page 106 Wyłączenie automatu z eksploatacji i utylizacja 9.1 Wyłączenie automatu z eksploatacji ► Wyłączyć automat. ► Wyjąć wtyczkę z gniazdka sieciowego. ► Zapakować automat w oryginalne opakowanie. Automat jest teraz przygotowany do transportu i ewentual- nej utylizacji. 9.2 Utylizacja automatu ► Wyłączyć automat z eksploatacji zgodnie z opisem w rozdziale 9.1.
Page 107 Contenu À propos de cette documentation Contrôler la machine automatique Utiliser la fonction de démarrage rapide Consignes générales de sécurité Créer un projet dans la liste travail Utilisation conforme Modifier la tâche ou le projet Matériau pouvant être traité Supprimer la tâche ou le projet Personnel Démarrer le projet Dispositifs de sécurité...
Page 108 À propos de cette documentation Les avertissements dans cette documentation sont agen- Les signalisations d'alarmes liées à une situation peuvent cés différemment en fonction de la gravité du danger. contenir les symboles d’avertissement suivants : Symbole Signification AVERTISSEMENT Mise en garde contre une tension électrique Danger de mort ! dangereuse Les informations avec le terme «...
Page 109 2.1 Utilisation conforme Des réparations doivent uniquement être effec- tuées après consultation du SAV de Weidmül- L’automate CUTFIX PRO est prévu pour découper des ler et par un électricien spécialisé. conducteurs ronds flexibles. Avec les machines automa- L’installation a posteriori d’une alimentation tiques, seul le matériau décrit ci-dessous doit être traité...
Page 110 Consignes générales de sécurité Figure 2.2 Symboles d'avertissement sur l’arrière Les symboles d’avertissement indiquent que la machine automatique doit être débranchée pour la maintenance et en cas de dysfonctionnement. 2.6 Arrêt en cas d’urgence En cas d’urgence, la machine automatique peut être mise hors tension en débranchant la fiche électrique.
Page 111 Description de l’appareil Figure 3.1 Vue de devant Alimentation multiple (Feeder) Tuyaux d'alimentation (Slots) Caches de protection machine automatique et alimentation Vis de réglage pour la pression des rouleaux d’alimentation Rouleaux d'avance Unité de commande avec écran tactile Tôle de recouvrement Lame de coupe Glissière 10 Ethernet...
Page 112 Description de l’appareil 3.1 Caractéristiques électriques CUTFIX PRO Avec CUTFIX PRO FEEDER Avec CUTFIX PRO FEEDER XL Entraînement électrique Tension d'alimentation 100 – 240 V AC; 50/60 Hz Consommation de puissance 240 VA Fusible (module de filtre 2 x T2AH250V secteur) Degré de protection...
Page 113 Description de l’appareil 3.2 Plaque signalétique Figure 3.3 Plaque signalétique sur l’arrière Fabricant Modèle, désignation Numéro de série Caractéristiques techniques Année de construction Les symboles suivants sont représentés sur la plaque si- gnalétique. Symbole Signification Conçu pour une utilisation à l’inté- rieur uniquement.
Page 114 CUTFIX PRO vantes : – Alimentation multiple CUTFIX PRO FEEDER (en option) – Un support stable, à la surface plane et régulière (pour – Câble de raccordement secteur (10 A, 250 V) le poids de la machine automatique, voir chapitre 3.1).
Page 115 Configurer la machine automatique 5.1 Consignes générales AVERTISSEMENT ATTENTION Risque d’accident mortel par choc élec- trique ! L'affichage peut être endommagé ! Allumez la machine automatique uniquement L’affichage peut être rayé par des outils inadaptés. si ces conditions préalables sont remplies : ► Actionnez l'écran tactile avec le doigt ou utilisez un –...
Page 116 Configurer la machine automatique Certains paramètres peuvent être configurés avec des Menu Fonctions touches fléchées. Certaines fonctions peuvent être acti- Paramètres généraux vées ou désactivées en cochant une case ou en la déco- – Appareil chant. Certains paramètres peuvent être configurés avec –...
Page 117 Configurer la machine automatique 5.3 Modifier la langue 5.5 Régler l’économiseur d'écran ► Ouvrez le menu Paramètres. L'économiseur d'écran démarre dès que le temps d'inacti- ► Ouvrez le menu Paramètres généraux. vité défini sur l’écran est écoulé. ► Appuyez sur Appareil. ► Ouvrez le menu Paramètres. ►...
Page 118 Configurer la machine automatique 5.7 Changer de type d'utilisateur Si vous ne modifiez pas le réglage pour la réinitialisation, les types d'utilisateurs Installateur et Service restent res- À chaque allumage de la machine automatique, le type pectivement actifs pendant 10 minutes seulement, ensuite d'utilisateur Opérateur est actif.
Page 119 Configurer la machine automatique 5.9 Configurer la liste des tâches ► Dans Communication externe, sélectionnez le com- portement souhaité en combinaison avec le Weidmüller Vous pouvez configurer les fonctions suivantes pour WPC: chaque liste travail. – 1 = gestion d'événement – Supprimer après traitement : chaque tâche est suppri- –...
Page 120 Configurer la machine automatique 5.12 Afficher les informations de l’appareil 5.13 Afficher la liste des messages d’erreur ► Ouvrez le menu Info/Système. ► Ouvrez le menu Info/Erreur. Figure 5.14 Menu Info/Système Figure 5.15 Menu Info/Erreur Les derniers événements de défaut sont documentés. Pour Paramètre Signification chaque événement de défaut, l'état actuel du compteur, le Numéro de l’appa- Numéro de série de la machine automa- numéro de l’erreur ainsi que la date et l’heure sont affichés.
Page 121 Configurer la machine automatique 5.14 Configurer le moteur 5.15 Modifier les Paramètres système Ce menu permet de configurer le comportement et la vi- ► Ouvrez le menu Paramètres. ► Ouvrez le menu Paramètres généraux. tesse des moteurs. ► Ouvrez le menu Système. ► Ouvrez le menu Paramètres. ►...
Page 122 Configurer la machine automatique 5.16 Régler les temps d'attente 5.17 Équiper l'alimentation avec des con- ducteurs Dans ce menu, vous pouvez ajuster les temps d’attente entre les processus individuels ou les étapes de proces- Condition préalable : pour pouvoir insérer un conducteur sus.
Page 123 Configurer la machine automatique 5.18 Configurer l'alimentation Paramètre Signification Course / Rotation Longueur de course que l’alimentation ATTENTION du moteur parcourt avec une rotation de moteur en millimètres La machine automatique risque d’être endomma- Moteur Incréments Nombre d’incréments pour une rotation gée ! complète du moteur de l’alimentation à...
Page 124 Contrôler la machine automatique AVERTISSEMENT ATTENTION Risque d’accident mortel par choc élec- La machine automatique risque d’être endomma- trique ! gée ! Allumez la machine automatique uniquement Si l’extrémité du conducteur est atteinte pendant un pro- si ces conditions préalables sont remplies : cessus de coupe, la dernière pièce du conducteur dans –...
Page 125 Contrôler la machine automatique 6.2 Créer un projet dans la liste travail Condition préalable : vous êtes enregistré comme Installa- teur. Vous pouvez créer un nombre de projets au choix. Dans chaque projet, vous pouvez définir plusieurs ordres de trai- tement (tâches).
Page 126 Contrôler la machine automatique 6.7 Ouvrir ou fermer les rouleaux d'avance ► Pour supprimer une tâche d’un projet, ouvrez le projet souhaité. Vous pouvez modifier la position des rouleaux d'avance ► Appuyez sur la tâche que vous souhaitez supprimer. dans le menu de démarrage rapide. ►...
Page 127 Nettoyage et entretien de la machine automatique 7.1 Entretien de la machine automatique ► Nettoyez l’affichage avec précaution avec un chiffon de nettoyage pour les surfaces d’affichage ou avec un chif- Afin de garantir le bon fonctionnement, les travaux de fon doux et un produit nettoyant pour écran.
Page 128 Nettoyage et entretien de la machine automatique 7.5 Nettoyez la zone de travail La zone de travail inclut : – Tuyau d'alimentation (Figure 7.2, 1) – Rouleaux d'avance (Figure 7.2, 2) – Zone de coupe (Figure 7.2, 3) – Glissière (Figure 7.2, 4) Figure 7.2 Nettoyez la zone de travail ►...
Page 129 Résoudre les défauts Si un défaut ne peut pas être résolu à l’aide des mesures décrites ici, veuillez contacter le service Weidmüller. 8.1 Tableau des défauts Défaut Cause possible Mesure recommandée Voir chapitre La machine auto- L'alimentation électrique est interrom- ►...
Page 130 Résoudre les défauts 8.3 Remplacer la lame de coupe AVERTISSEMENT Risque d’accident mortel par choc élec- trique ! ► Éteignez la machine automatique. ► Débranchez le cordon d’alimentation de la prise d’alimentation pour déconnecter la machine automatique. Figure 8.2 Aligner les lames ATTENTION ►...
Page 131 Résoudre les défauts 8.5 Modifier la pression des rouleaux 8.6 Remplacer les rouleaux d'avance d’avance Clé à six pans 3,0 mm À l’avant de la machine automatique se trouve la vis de ré- glage pour la pression (Figure 8.4). Clé à six pans 4,0 mm ►...
Page 132 Mise hors service de la machine automatique et mise au rebut 9.1 Mise hors service de la machine automa- tique ► Éteignez la machine automatique. ► Débranchez la prise de courant de la prise de raccorde- ment secteur. ► Emballez la machine automatique dans l’emballage d’origine.
Page 133 Contenuto Informazioni su questa documentazione Operazione della macchina Utilizzare la funzione di Inizio rapiado Avvertenze generali sulla sicurezza Creare il progetto nell’elenco lavori Uso previsto Modificare il lavoro o il progetto Materiale lavorabile Cancellare il lavoro o il progetto Personale Avviare il progetto Dispositivi di sicurezza Elaborare singoli conduttori...
Page 134 Informazioni su questa documentazione Gli avvertimenti nella presente documentazione sono strut- Gli avvertimenti relativi alla situazione possono contenere i turati in modo diverso a seconda della gravità del pericolo. seguenti simboli: Simbolo Significato AVVERTENZA Avvertenza di pericolo di tensione elettrica Possibile pericolo di morte! Gli avvertimenti con la parola segnaletica “Avvertenza”...
Page 135 Avvertenze generali sulla sicurezza 2.1 Uso previsto 2.4 Dispositivi di sicurezza La macchina CUTFIX PRO è destinata al taglio a misura L’impianto automatico è dotato delle seguenti installazioni di conduttori rotondi flessibili. Con la macchina può essere di sicurezza: lavorato solo il materiale descritto sotto (v. capitolo 2.2).
Page 136 Avvertenze generali sulla sicurezza 2.6 Spegnimento in casi di emergenza La macchina può essere diseccitata in casi di emergenza staccando la spina di alimentazione. Per non mettere in pericolo questa funzione di spegnimento d’emergenza, la spina di alimentazione deve essere sempre liberamente accessibile.
Page 137 Descrizione dell’apparecchio Figura 3.1 Vista frontale Alimentazione multipla (feeder) Tubi di alimentazione del conduttore (slot) Coperture di protezione di macchina e feeder Vite di regolazione della pressione di spinta dei rulli di avanzamento Rulli di avanzamento Unità di comando con display tattile Lamiera di copertura Coltello da taglio Scivolo...
Page 138 Descrizione dell’apparecchio 3.1 Dati tecnici CUTFIX PRO con CUTFIX PRO FEEDER con CUTFIX PRO FEEDER XL azionamento elettrico Tensione di alimentazione 100 – 240 V AC; 50/60 Hz Potenza assorbita 240 VA Fusibile (modulo filtro di linea) 2 x T2AH250V Tipo di protezione IP20...
Page 139 Descrizione dell’apparecchio 3.2 Targhetta di identificazione Figura 3.3 Targhetta di identificazione sul retro Fabbricante Modello, designazione del tipo Numero di serie Dati tecnici Anno di costruzione I seguenti simboli sono raffigurati sulla targhetta di identifi- cazione. Simbolo Significato Previsto solo per l’utilizzo in am- bienti interni.
Page 140 – Macchina di spellatura CUTFIX PRO zione deve soddisfare i seguenti requisiti: – Alimentazione multipla CUTFIX PRO FEEDER (a scelta) – sottofondo stabile con superficie piana e dritta (peso del- – Cavo di collegamento alla rete (10 A, 250 V) la macchina, v.
Page 141 Impostare della macchina 5.1 Istruzioni generali per l’uso AVVERTENZA ATTENZIONE Pericolo di morte per scossa elettrica! Il display può subire dei danni! Accendere la macchina solo in presenza di questi requisiti: Il display può essere graffiato da utensili non idonei. –...
Page 142 Impostare della macchina Alcune impostazioni possono essere regolate con i tasti Menu Funzioni freccia; altre funzioni possono essere attivate o disattivate Impostazioni Dati generali apponendo o rimuovendo una spunta; alcune impostazioni – Dispositivo possono essere regolate con un cursore. – Regolare il volume del display tattile Impostazioni –...
Page 143 Impostare della macchina 5.3 Modificare lingua 5.5 Impostare il salvaschermo ► Aprire il menu Impostazioni. Il salvaschermo si avvia non appena il tempo impostato ► Aprire il menu Impostazioni Dati generali. scade senza aver eseguito alcuna attività sul display. ► Toccare su Dispositivo. ►...
Page 144 Impostare della macchina 5.7 Modificare la tipologia di utente Se non si desidera modificare le impostazioni di reimposta- zione, le tipologie di utente Installatore e Servizio di assi- Ad ogni accensione della macchina, la tipologia di utente stenza restano attive rispettivamente per soli 10 minuti, poi Utilizzatore è...
Page 145 Impostare della macchina 5.9 Impostare l’elenco lavori ► Alla sezione Comunicazione esterna, selezionare il comportamento desiderato in combinazione al Weid- Per ogni elenco lavori è possibile impostare le seguenti müller WPC: funzioni. – 1 = gestione evento – Cancellare dopo la lavorazione: ogni lavoro viene can- –...
Page 146 Impostare della macchina 5.12 Visualizzare le informazioni relative 5.13 Visualizzare l’elenco dei messaggi di all’apparecchio errore ► Aprire il menu Informazioni/Sistema. ► Aprire il menu Informazioni/Errori. Figura 5.14 Menu Informazioni/Sistema Figura 5.15 Menu Informazioni/Errori Gli ultimi risultati di errore vengono protocollati. Ad ogni Parametri Significato risultato di errore vengono visualizzati la lettura contatori...
Page 147 Impostare della macchina 5.14 Impostare il motore. 5.15 Modificare le impostazioni del sistema In questo menu è possibile impostare il comportamento e ► Aprire il menu Impostazioni. ► Aprire il menu Impostazioni Dati generali. la velocità dei motori. ► Aprire il menu Sistema. ► Aprire il menu Impostazioni. ►...
Page 148 Impostare della macchina 5.16 Impostare i tempi di attesa 5.17 Attrezzare il feeder con i conduttori In questo menu è possibile ottimizzare i tempi di attesa tra i Presupposto: per poter introdurre un conduttore in un tubo singoli processi o le fasi del processo. di alimentazione, il freno del rispettivo tubo va allentato.
Page 149 Impostare della macchina 5.18 Impostare il feeder Parametri Significato ATTENZIONE Feeder ON/OFF Attivare la casella di controllo quando viene collegato un feeder La macchina può subire danni! Punto di riferimento Definire il nuovo punto zero per la cali- Delle impostazioni scorrette possono causare danni e brazione del feeder.
Page 150 Operazione della macchina AVVERTENZA ATTENZIONE Pericolo di morte per scossa elettrica! La macchina può subire danni! Accendere la macchina solo in presenza di Se durante un processo di taglio viene raggiunta l’estre- questi requisiti: mità del conduttore, l’ultimo pezzo del conduttore può –...
Page 151 Operazione della macchina 6.2 Creare il progetto nell’elenco lavori Presupposto: l’utente è registrato come installatore. È possibile creare molti progetti a piacere. In ogni progetto è possibile definire più ordini di lavorazione (lavori). Quan- do viene avviato un progetto, vengono elaborati tutti i lavori di questo progetto.
Page 152 Operazione della macchina 6.5 Avviare il progetto 6.7 Aprire o chiudere i rulli di avanzamento ► Aprire il menu Elenco lavori. La posizione dei rulli di avanzamento può essere modifica- ► Toccare sul progetto che si desidera avviare. ta nel menu di Inizio rapiado. ►...
Page 153 Pulire ed effettuare la manutenzione della macchina 7.1 Effettuare la manutenzione della macchi- ► Pulire il display accuratamente con un apposito panno di pulizia per le superfici di display o con un panno morbi- do e un detergente per schermi. Per garantire un funzionamento ineccepibile, eseguire in- ►...
Page 154 Pulire ed effettuare la manutenzione della macchina 7.5 Pulire l’area di lavoro L’area di lavoro include: – tubo di alimentazione (Figura 7.2, 1) – rulli di avanzamento (Figura 7.2, 2) – area di taglio (Figura 7.2, 3) – scivolo (Figura 7.2, 4) Figura 7.2 Pulire l’area di lavoro ►...
Page 155 Risolvere i guasti Se un guasto non è risolvibile con le misure qui descritte, rivolgersi al servizio di assistenza Weidmüller. 8.1 Tabella dei guasti Guasto Possibile causa Misura consigliata vedi capitolo Non è possibile L’alimentazione elettrica è interrotta ► Verificare il cavo di alimentazione e il col- accendere la mac- legamento di rete.
Page 156 Risolvere i guasti 8.3 Sostituire la lama di taglio AVVERTENZA Pericolo di morte per scossa elettrica! ► Spegnere la macchina. ► Staccare la spina dalla presa di alimenta- zione per diseccitare la macchina. CAUTELA Figura 8.2 Orientare le lame Pericolo di lesione dovuto a lame affila- ►...
Page 157 Risolvere i guasti 8.5 Modificare la pressione di spinta dei rulli 8.6 Sostituire i rulli di avanzamento di avanzamento Chiave a brugola da 3,0 mm Sul lato frontale della macchina si trova la vite di regolazio- ne della pressione di spinta (Figura 8.4). Chiave a brugola da 4,0 mm ►...
Page 158 Mettere la macchina fuori servizio e smaltirla 9.1 Mettere fuori servizio la macchina ► Spegnere la macchina. ► Staccare la spina dalla presa di alimentazione. ► Confezionare la macchina nell’imballaggio originale. La macchina è ora preparata per il trasporto e, eventual- mente, per lo smaltimento.
Page 159 ANHANG Elektroanschlussplan Konformitätserklärung APPENDIX Electrical connection layout Declaration of conformity Apéndice Layout de la conexión eléctrica Declaración de conformidad ZAŁĄCZNIK Schemat połączeń elektrycznych Deklaracja zgodności Annexe Disposition des raccordements électriques Déclaration de conformité Appendice Layout dei collegamenti elettrici Dichiarazione di conformità 2819930000/05/03.2025...
Page 160 Elektroanschlussplan / Electrical connection layout / Layout de la conexión eléctrica / Schemat połączeń elektrycznych / Schéma de raccordement électrique / Layout del collegamento elettrico 2819930000/05/03.2025...
Page 161 Elektroanschlussplan / Electrical connection layout / Layout de la conexión eléctrica / Schemat połączeń elektrycznych / Schéma de raccordement électrique / Layout del collegamento elettrico 2819930000/05/03.2025...
Page 162 Konformitätserklärung / Declaration of conformity / Declaración de conformidad / Deklaracja zgodności / Déclaration de conformité / Dichiarazione di conformità 2819930000/05/03.2025...

Ce manuel est également adapté pour:

Cutfix pro feeder Cutfix pro feeder xl 2797190000 2797200000 3125090000
