8. IMPORTANT : pour ne pas abimer la Barre
Transversale du Détecteur (31), n'utilisez pas
d'outils électriques et ne serrez pas excessi-
vement les Vis #10 x 1 1/4" (9).

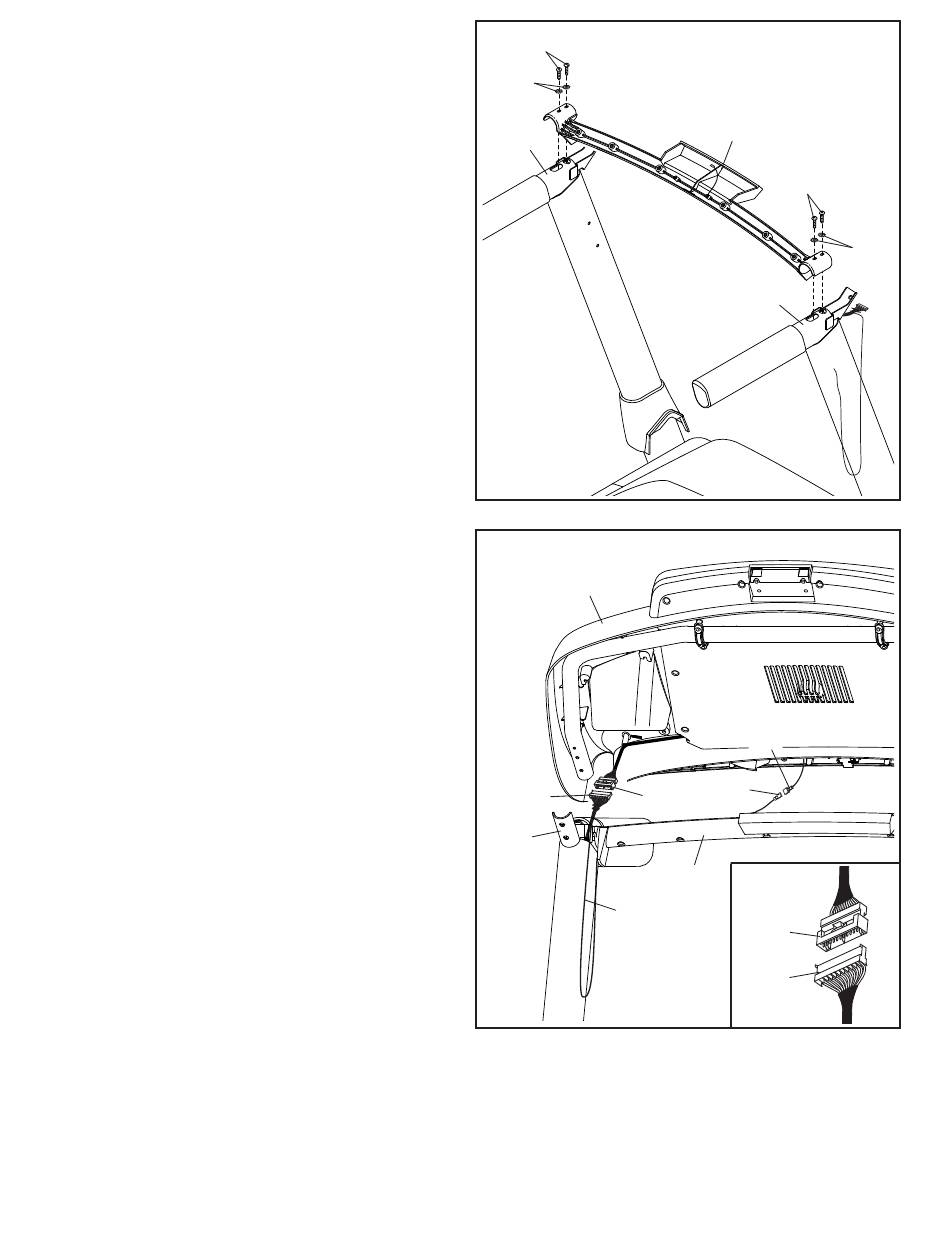

Orientez la Barre Transversale du Détecteur
(31) comme sur le schéma. Attachez la Barre
Transversale du Détecteur sur les Rampes (84)
à l'aide de quatre Vis #10 x 1 1/4" (9) et quatre
Rondelles Étoilées #10 (5) ; vissez les quatre
Vis de quelques tours chacune avant de
toutes les serrer.
9. Avec l'aide d'une autre personne, tenez l'assem-
blage de la console (G) près de la Rampe (84).
Reliez le fil de mise à la terre (N) issu de l'as-
semblage de la console (G) au Fil de Mise
à la Terre de la Console (58) de la Barre
Transversale du Détecteur Cardiaque (31).
Référez-vous au schéma encadré. Branchez le
Fil du Montant (81) dans le fil de la console. Les
connecteurs doivent glisser facilement l'un
dans l'autre et s'enclencher en place. Si ce
n'est pas le cas, tournez un des connecteurs et
essayez de nouveau. SI VOUS NE BRANCHEZ
PAS CORRECTEMENT LES CONNECTEURS,
LA CONSOLE PEUT ÊTRE ENDOMMAGÉE
QUAND VOUS L'ALLUMEZ. Ensuite, retirez
l'attache de fil (A) du Fil du Montant.
