Manuels Connexes pour Xylem SI Analytics Lab 875P
Sommaire des Matières pour Xylem SI Analytics Lab 875P

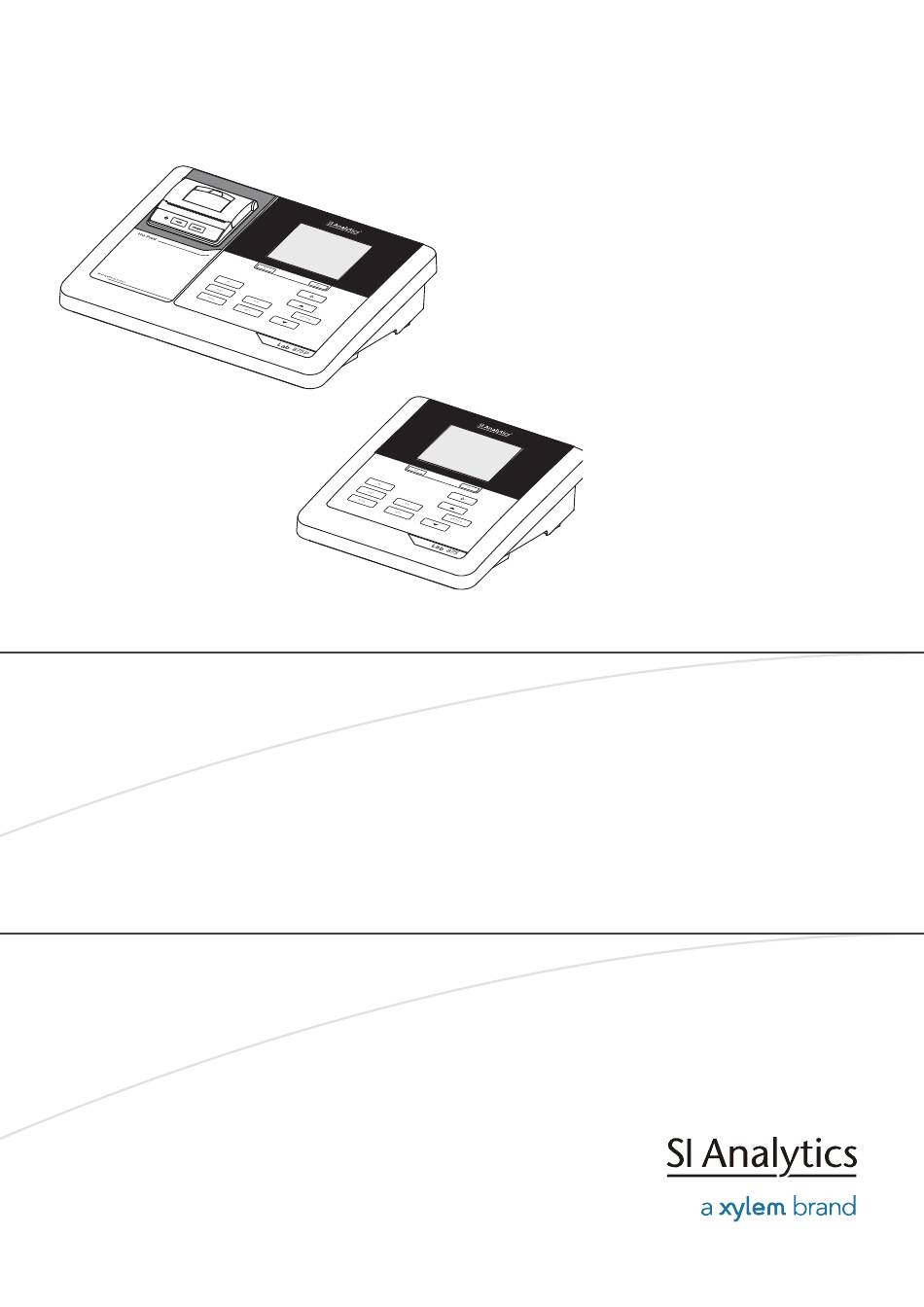

- Page 1 MODE D'EMPLOI ba77146f01 10/2015 Lab 875P Lab 875 Lab 875 Lab 875P APPAREIL DE MESURE NUMÉRIQUE POUR SONDES IDS (pH/REDOX/O2/COND)
- Page 2 Lab 875 La version actuelle du mode d'emploi est disponible sur www.si-analytics.com. Internet à l'adresse Copyright © 2015, SI Analytics GmbH Réimpression - de tout ou partie - uniquement avec l'autorisation écrite de SI Analytics GmbH, Mainz. Printed in Germany. ba77146f01 10/2015...
- Page 3 Lab 875 Sommaire Lab 875 - Sommaire Vue d'ensemble ........7 Appareil de mesure Lab 875 .
- Page 4 Sommaire Lab 875 4.5.4 Exemple 1 pour la navigation: réglage de la langue..23 4.5.5 Exemple 2 pour la navigation: réglage de la date et de l'heure ....... . 25 Valeur du pH .
- Page 5 Lab 875 Sommaire 9.2.1 Réglages pour mesures de potentiel Redox ..59 Réglages pour la mesure d'oxygène ....59 9.3.1 Réglages pour sondes à...
- Page 6 Sommaire Lab 875 14 Que faire, si........81 14.1 pH .
- Page 7 Lab 875 Vue d'ensemble Vue d'ensemble Appareil de mesure Lab 875 De dimensions compactes, l'appareil de mesure de précision numérique Lab 875 permet d'effectuer des mesures de pH, de potentiel Redox, de conductivité et d'oxygène rapides et fiables. Le Lab 875 offre un maximum de confort d'utilisation, de fiabilité et de sûreté de mesure dans tous les domaines d'application.
- Page 8 Vue d'ensemble Lab 875 Appareil de mesure Lab 875P avec imprimante L'imprimante intégrée du Lab 875P permet une documentation des mesures conforme aux BPL (GLP). Toutes les informations relatives à l'imprimante du Lab 875PP sont réunies dans un chapitre qui lui est dédié (voir paragraphe 12 875P), page 76).
- Page 9 Lab 875 Vue d'ensemble chons repérables par leurs couleurs sont dotées de bouchons Quick Lock permettant de fixer les sondes sur l'appareil. Données de sonde Les sondes IDS transmettent les données de sonde suivantes à l'appareil de pour sondes IDS mesure: ...
- Page 10 Sécurité Lab 875 Sécurité Informations relatives à la sécurité 2.1.1 Informations de sécurité dans le mode d'emploi Ce mode d'emploi contient des informations importantes pour l'utilisation de l'appareil de mesure dans de bonnes conditions de sécurité. Veuillez lire ce mode d'emploi dans son intégralité et vous familiariser avec l'appareil de mesure avant de le mettre en service et de l'utiliser.
- Page 11 Lab 875 Sécurité Utilisation sûre 2.2.1 Utilisation conforme L'utilisation conforme à la destination de l'appareil de mesure consiste unique- ment dans les mesures de pH, de potentiel Redox, d'oxygène et de conducti- vité en laboratoire. L'utilisation conforme à la destination de l'appareil consiste uniquement dans une utilisation conforme aux instructions et spécifications techniques de ce mode d'emploi (voir paragraphe 15 C , page 85).
- Page 12 Mise en service Lab 875 Mise en service Fournitures à la livraison Appareil de mesure Lab 875 / Lab 875P 4 piles 1,5 V Mignon type AA Transformateur d'alimentation Câble USB (connecteur A sur mini-connecteur B) ...
- Page 13 Lab 875 Mise en service 3.3.1 Mise en place des piles Il est possible de faire fonctionner l'appareil, au choix, avec des piles ou des accumulateurs (Ni-MH). Pour charger les accumula- teurs, il faut disposer d'un chargeur externe. Ouvrir les logement des piles (1) sous l'appareil. 1 Logement pour piles ATTENTION Veiller à...
- Page 14 Mise en service Lab 875 3.3.2 Raccordement du transformateur d'alimentation ATTENTION La tension du secteur du lieu d'utilisation doit se situer dans la plage de tension d'entrée du transformateur d'alimentation original (voir paragraphe 15.2 C ARACTÉRISTIQUES GÉNÉRALES page 85). ATTENTION Utiliser seulement des transformateurs d'alimentation origi- naux (voir paragraphe 15.2 C , page...
- Page 15 Lab 875 Service Service Principes de service généraux 4.1.1 Clavier Dans ce mode d'emploi, les touches sont représentées par des parenthèses pointues <..> . Le symbole de touche ainsi représenté dans le mode d'emploi (p. ex. <ENTER>) signifie généralement qu'il faut exercer une pression brève (appuyer et relâcher).
- Page 16 Service Lab 875 4.1.2 Visuel Exemple: AutoCal TEC HOLD AR 03.04.2013 Sortie USB Info 08:00 1 Informations d'état (sonde) 2 Valeur mesurée 3 Grandeur de mesure 4 Contrôle continu de la valeur de mesure (fonction CMC) 5 Symbole de sonde (évaluation de la calibration, intervalle de calibra- tion) 6 Valeur de mesure de la température (avec unité) 7 Informations d'état (appareil de mesure)
- Page 17 Lab 875 Service 4.1.4 Connexions 1 Sondes IDS: (pH, potentiel Redox, conductivité, oxygène) 2 Interface USB-B (Device) 3 Transformateur d'alimentation 4 Interface de service ATTENTION Ne raccorder à l'appareil de mesure que des sondes qui ne peuvent pas être alimentées par des tensions ou courants inadmissibles (>...
- Page 18 Service Lab 875 7.007 25.0 °C BlueLine 24 pH IDS Plus B09250001 Appuyer sur <F1>/[Plus] pour faire afficher les autres données de sonde (réglages). BlueLine 24 pH IDS B092500013 Résolution pH 0.001 Résolution mV Tampon Intervalle cal. Unité de pente mV/pH QSC: Software-Version...
- Page 19 Lab 875 Service Si l'administration utilisateurs est activée pour l'appareil de mesure, après la connexion de l'appareil de mesure, le dialogue Inscrire s'affiche (voir paragraphe 4.4 L , page OGIN AVEC NOM D UTILISATEUR 19). A la livraison, l'administration utilisateurs n'est pas active. Extinction de l'appareil de mesure Avec <On/Off>, éteindre l'appareil.
- Page 20 Service Lab 875 Si aucun mot de passe n'est requis, le login est immédiat. Si une sonde est raccordée, l'affichage de la valeur de mesure s'affiche au visuel. Si un mot de passe est requis: Avec <><>, sélectionner l'option de menu Mot de passe et valider avec <ENTER>.
- Page 21 Lab 875 Service Navigation 4.5.1 Modes de fonctionnement Mode de Description fonctionnement Mesure Le visuel affiche les données de mesure de la sonde raccordée dans l'affichage de la valeur de mesure Calibration Le visuel affiche le déroulement d'un processus de calibration avec informations de calibration, fonctions et réglages Enregistrement...
- Page 22 Service Lab 875 Système Général Interface Fonction horloge Service information Remise à zéro 03.04.2013 Retour 08:00 Réglages Les réglages sont marqués par deux points. Le réglage actuel s'affiche sur le bord droit. Ouvrir le mode de réglage avec <ENTER>. Ensuite, il est pos- sible de modifier le réglage avec <><>...
- Page 23 Lab 875 Service Protocole de calibration Mémoire calibration Tampon: Calibration un point: Intervalle cal.: Unité de pente: mV/pH 03.04.2013 Retour 08:00 4.5.4 Exemple 1 pour la navigation: réglage de la langue Appuyer sur la touche <On/Off>. L'indication de la valeur de mesure s'affiche. L'appareil se trouve en mode de fonctionnement de mesure.
- Page 24 Service Lab 875 Système Général Interface Fonction horloge Service information Remise à zéro 03.04.2013 Retour 08:00 Avec <><>, marquer le sous-menu Général. La sélection actuelle est encadrée. Avec <ENTER>, ouvrir le sous-menu Général . Général Langue: Deutsch Signal sonore: Eclairage: Contraste: 50 % Tps déconnexion:...
- Page 25 Lab 875 Service 4.5.5 Exemple 2 pour la navigation: réglage de la date et de l'heure L'appareil de mesure est doté d'une horloge avec fonction d'indication de la date. La date et l'heure s'affichent dans la ligne d'état de l'affichage de la valeur mesurée.
- Page 26 Service Lab 875 Avec <><> et <ENTER>, modifier le réglage et confirmer. L'heure est réglée. Le cas échéant, régler Date et Format de date. Le réglage s'effectue de la même manière que le réglage de l'heure. Appuyer sur <F1>/[Retour] pour passer dans le menu supérieur afin d'effectuer d'autres réglages.
- Page 27 Lab 875 Valeur du pH Valeur du pH Mesure 5.1.1 Mesure de la valeur de pH REMARQUE En cas de connexion d'un/d'une PC/imprimante mis/mise à la terre, il n'est pas possible de mesurer dans des milieux mis à la terre car cela fausserait les résultats! Le port USB n'est pas galvaniquement séparé.
- Page 28 Valeur du pH Lab 875 Il est possible de quitter à tout moment la fonction Contrôle de sta- bilité et la fonction HOLD avec <AR> oder <M>. Avec <ENTER>, activer manuellement la fonction Contrôle de stabilité. Tant que la valeur de mesure n'est pas évaluée comme étant stable, l'indication d'état [AR] reste affichée.
- Page 29 Lab 875 Valeur du pH Calibration pH 5.2.1 Pourquoi calibrer? Les chaînes de mesure du pH vieillissent. Cela se traduit par une modification du point zéro (asymétrie) et de la pente de la chaîne de mesure du pH. Par conséquence, la valeur mesurée affichée manque de précision. La calibration permet de déterminer et d'enregistrer les valeurs actuelles du point zéro et de la pente de la chaîne de mesure.
- Page 30 Valeur du pH Lab 875 Tampon -180.0 24.8 °C AutoCal 01.07.2011 08:00 Rincer la sonde IDS avec soin à l'eau désionisée. Plonger la sonde dans la solution tampon numéro 1. Lancer la mesure avec <ENTER>. La stabilité de la valeur mesurée est vérifiée (contrôle de stabilité). L'indication d'état [AR] s'affiche.
- Page 31 Lab 875 Valeur du pH 7.000 Tampon 24.8 °C AutoCal 01.07.2011 08:00 Attendre la fin de la mesure avec contrôle de stabilité ou appuyer sur <ENTER> pour mettre fin au contrôle de stabilité et reprendre la valeur de calibration. L'écran de calibration pour le tampon suivant s'affiche (affichage de la tension).
- Page 32 Valeur du pH Lab 875 5.2.4 Exécution d'une calibration manuelle (ConCal) Veiller à ce que, dans le menu de sonde, dans le menu Tampon, le kit de tampons ConCal soit sélectionné (voir paragraphe 9.1.1 R ÉGLAGES POUR H, page 55). MESURES DE P Utiliser, en ordre croissant ou décroissant, de une à...
- Page 33 Lab 875 Valeur du pH Attendre la fin de la mesure avec contrôle de stabilité ou appuyer sur <ENTER> pour mettre fin au contrôle de stabilité et reprendre la valeur de calibration. La valeur de pH de la solution tampon s'affiche. Tampon 7.000 ...
- Page 34 Valeur du pH Lab 875 Tampon 4.035 24.8 °C ConCal 01.07.2011 08:00 Appuyer sur <><> pour régler la valeur de consigne du tampon pour la température mesurée. Reprendre la valeur de calibration avec <ENTER>. L'écran de calibration pour le tampon suivant s'affiche (affichage de la tension).
- Page 35 Lab 875 Valeur du pH Le cas échéant, quitter la calibration avec <M>. Le protocole de calibration s'affiche. Appuyer sur <ENTER> pour poursuivre la calibration avec le tampon suivant. Après la mesure d'un cinquième tampon, le processus de calibra- tion est automatiquement quitté. Ensuite, le protocole de calibra- tion s'affiche.
- Page 36 Valeur du pH Lab 875 Les protocoles de calibration des 10 dernières calibrations se trouvent dans le menu Calibration/Mémoire calibration / Afficher. Pour ouvrir le menu Calibra- tion dans le champ d'affichage de la valeur de mesure, appuyer sur la touche <ENTER>.
- Page 37 Lab 875 Valeur du pH Visuel Protocole de Point zéro Pente [mV/pH] calibration [mV] Nettoyer la sonde IDS en suivant les prescriptions du mode d'emploi de la sonde Error Error <-30 <-62,0 >+30 >-50,0 Elimination de l'erreur (voir paragraphe 14 Q ..., page 81) UE FAIRE Pour les sondes de pH IDS, il est également possible d'activer une...
- Page 38 Valeur du pH Lab 875 5.2.7 Contrôle continu de la valeur de mesure (fonction CMC) Le contrôle permanent de la valeur de mesure (ou fonction CMC pour Conti- nuous Measurement Control) permet d'évaluer rapidement et sûrement la valeur de mesure actuelle d'un seul coup d'œil. Après chaque calibration réussie, l'échelle de la gamme de mesure du pH s'affiche dans le champ de visualisation de la valeur de mesure.
- Page 39 Lab 875 Valeur du pH 5.2.8 Fonction QSC (contrôle de qualité de la sonde) Généralités La fonction QSC (Quality Sensor Control) est une nouvelle évaluation de sonde sur la fonction QSC pour les sondes IDS numériques. Cette fonction évalue l'état de la sonde de pH IDS de manière individuelle et très finement échelonnée.
- Page 40 Valeur du pH Lab 875 Pour remplir les exigences élevées d'une première calibration QSC, il est optimal d'effectuer la première calibration QSC dès la mise en service de la sonde. Quant aux calibrations régulières pour la gamme de mesure spécifique à l'utili- sateur, elles sont effectuées comme jusqu'à...
- Page 41 Lab 875 Valeur du pH ensuite possible de procéder à une calibration régulière avec ses tampons. Les valeurs de référence déterminées lors de la calibration QSC sont également utilisées pour l'évaluation de calibrations régulières. L'échelle QSC de la fonc- tion QSC est toujours affichée dans le champ de visualisation de la valeur de mesure.
- Page 42 Potentiel Redox Lab 875 Potentiel Redox Mesure 6.1.1 Mesure du potentiel Redox REMARQUE En cas de connexion d'un/d'une PC/imprimante mis/mise à la terre, il n'est pas possible de mesurer dans des milieux mis à la terre car cela fausserait les résultats! Le port USB n'est pas galvaniquement séparé. Les sondes de potentiel Redox IDS ne se calibrent pas.
- Page 43 Lab 875 Potentiel Redox Avec <ENTER>, activer manuellement la fonction Contrôle de stabilité. Tant que la valeur de mesure n'est pas évaluée comme étant stable, l'indication d'état [AR] reste affichée. Une barre de progression s'affiche et l'indication de la grandeur de mesure clignote. Dès qu'une valeur mesurée stable est reconnue, l'indication d'état [HOLD][AR] s'affiche.
- Page 44 Oxygène Lab 875 Oxygène Mesure 7.1.1 Mesure de l'oxygène Raccorder la sonde à oxygène IDS à l'appareil de mesure. La fenêtre de mesure de l'oxygène s'affiche au visuel. Le cas échéant, sélectionner la grandeur de mesure avec <M>. Calibrer ou contrôler l'appareil de mesure avec la sonde. Plonger la sonde à...
- Page 45 Lab 875 Oxygène Contrôle de stabilité La fonction de contrôle de la stabilité (AutoRead) contrôle en permanence la (AutoRead) stabilité du signal de mesure. La stabilité exerce une influence essentielle sur & fonction HOLD la reproductibilité de la valeur mesurée. La grandeur de mesure clignote au visuel ...
- Page 46 Oxygène Lab 875 Grandeur de Intervalle de Stabilité dans l'intervalle mesure temps de temps Concentration 20 secondes ∆ : mieux que 0,03 mg/l d'oxygène Saturation en 20 secondes ∆ : mieux que 0,4 % oxygène Température 15 secondes ∆ : mieux 0,5 °C La durée minimum jusqu'à...
- Page 47 Lab 875 Oxygène 7.2.4 Données de calibration Après la calibration, le protocole de calibration est automatique- ment transmis à l'interface. Affichage du Vous trouvez le protocole de la dernière calibration à l'option de menu Calibra- protocole de tion / Protocole de calibration. Pour ouvrir dans l'affichage de la valeur de calibration mesure, appuyer sur la touche <CAL__>.
- Page 48 Oxygène Lab 875 Visuel Protocole de calibration Pente relative S = 0,90 ... 0,92 S = 1,08 ... 1,10 Error Error S < 0,90 ou S > 1,10 Elimination de l'erreur (voir paragraphe 14 ..., page 81) UE FAIRE Protocole de CALIBRATION Ox calibration 03.04.2013 07:43:33...
- Page 49 Lab 875 Conductivité Conductivité Mesure 8.1.1 Mesure de conductivité REMARQUE En cas de connexion d'un/d'une PC/imprimante mis/mise à la terre, il n'est pas possible de mesurer dans des milieux mis à la terre car cela fausserait les résultats! Le port USB n'est pas galvaniquement séparé. Raccorder la sonde de conductivité...
- Page 50 Conductivité Lab 875 Indépendamment du réglage pour Contrôle de stabilité automatique (voir para- graphe 9.5.3 C , page 64) dans le menu ONTRÔLE DE STABILITÉ AUTOMATIQUE Système, il est possible à tout moment de démarrer manuellement la fonction Contrôle de stabilité. Avec <AR>, geler la valeur de mesure.
- Page 51 Lab 875 Conductivité généralement plus longue. 8.1.2 Mesure de la température Pour obtenir des mesures de conductivité reproductibles, la mesure de la tem- pérature de la solution de mesure est absolument indispensable. Les sondes IDS mesurent la température grâce à une sonde de mesure de la température intégrée à...
- Page 52 Conductivité Lab 875 Calibration 8.3.1 Pourquoi calibrer? Au fur et à mesure de son vieillissement, les propriétés de la constante de cellule s'altèrent un peu, du fait de dépôts par exemple. Par conséquence, la valeur mesurée affichée manque de précision. Il suffit souvent de nettoyer la cellule pour lui rendre ses propriétés initiales.
- Page 53 Lab 875 Conductivité 0.475 1/cm 25.0 °C 03.04.2013 08:00 Immerger la sonde de conductivité dans la solution d'étalon de contrôle 0,01 mol/l KCI. Lancer la mesure avec <ENTER>. La stabilité de la valeur mesurée est vérifiée (contrôle de stabilité). L'indication d'état [AR] s'affiche. La grandeur de mesure clignote. Attendre la fin de la mesure avec contrôle de stabilité...
- Page 54 Conductivité Lab 875 Option de menu Réglage/ Description fonction Calibration / Mémoire Affiche les protocoles de calibra- calibration / Afficher tion. Autres options: Avec <><>, feuilleter les protocoles de calibration. Appuyer sur <F2>/Sortie USB pour sortir le protocole de cali- bration affiché...
- Page 55 Lab 875 Réglages Réglages Réglages pour mesures de pH 9.1.1 Réglages pour mesures de pH Réglages Les réglages sont proposés dans le menu pour réglages de calibration et de mesure de la mesure de pH/Redox. Pour ouvrir dans le champ de visualisation de la valeur de mesure, afficher la grandeur de mesure désirée et appuyer sur la touche <ENTER>.
- Page 56 Réglages Lab 875 Option de menu Réglage Description possible Température man. -25 ... +25 Entrée de la température mesurée manuellement ... +130 °C Cette option de menu est disponible seulement lorsqu'un adap- tateur IDS est raccordé. Résolution pH 0.001 Résolution de l'affichage du pH 0.01 Résolution mV Résolution de l'affichage mV...
- Page 57 Lab 875 Réglages Kit de tampons * Valeurs à de pH Merck 4 * 2,000 20 °C 4,000 7,000 10,000 Merck 5 * 4,010 25 °C 7,000 10,000 DIN 19267 1,090 25 °C 4,650 6,790 9,230 Mettler Toledo USA * 1,679 25 °C 4,003...
- Page 58 Réglages Lab 875 Kit de tampons * Valeurs à de pH Precisa * 3,996 25 °C 7,003 8,999 Reagecon TEC * 2,000 25 °C 4,010 7,000 10,000 Reagecon 20 * 2,000 20 °C 4,000 7,000 10,000 13,000 Reagecon 25 * 2,000 25 °C 4,000...
- Page 59 Lab 875 Réglages Réglage de A la livraison, l'intervalle de calibration est réglé sur 7 jours. l'intervalle de Vous pouvez modifier l'intervalle (1 ... 999 jours): calibration Avec <ENTER>, ouvrir le menu pour les réglages de mesure. Dans le menu Calibration / Intervalle cal., régler l'intervalle de calibration avec <><>.
- Page 60 Réglages Lab 875 Les réglages effectués à l'usine sont soulignés par des caractères gras. Option de menu Réglage Description possible Calibration / Proto- Affiche le protocole de calibration de la der- cole de calibration nière calibration Calibration / Montre les derniers protocoles de calibration Mémoire calibra- (10 au maximum) tion / Afficher...
- Page 61 Lab 875 Réglages (LF 413T IDS, LF 313T IDS). Les réglages effectués à l'usine sont soulignés par des caractères gras. Menu de réglage Option de menu Réglage Description LF 413T IDS possible Calibration / Proto- Affiche le protocole de calibration de cole de calibration la dernière calibration Calibration /...
- Page 62 Réglages Lab 875 Option de menu Réglage Description possible Temp. comp. (TC) / 0.000 ... Coefficent pour la compensation de Coeff.linéaire 2.000 ... température linéaire. 3.000 %/K Cette option de menu est disponible uniquement lorsque la compensation de température linéaire est réglée. Temp.
- Page 63 Lab 875 Réglages Option de menu Réglage Description possible Remise à zéro Remise à zéro de tous les réglages de la sonde (voir paragraphe 9.6.1 ÉINITIALISATION DES RÉGLAGES DE , page 65) MESURE Réglages indépendants des sondes 9.5.1 Système Pour ouvrir le menu Enregis. & config. dans le champ d'affichage de la valeur de mesure, appuyer sur la touche <ENTER_>.
- Page 64 Réglages Lab 875 Option de menu Réglage Description possible Système / Interface / Point (xx.x) Signe de séparation des décimales Séparateur des décimales Virgule (xx,x) Système / Interface / Appeler Sortie d'une ligne d'en-tête en-tête Système / Fonction horloge Format de Réglages de l'heure et de la date.
- Page 65 Lab 875 Réglages Le système de déconnexion automatique n'est pas actif lorsque le transformateur d'alimentation est raccordé lorsque le câble USB-B est raccordé lorsque la fonction Mémoire automatique est activée ou en cas de transmis- sion automatique de données 9.5.5 Eclairage de l'écran de visualisation L'appareil de mesure déconnecte automatiquement l'éclairage du visuel lorsque aucune touche n'a été...
- Page 66 Réglages Lab 875 La réinitialisation des réglages de sonde s'effectue dans l'option de menu Remise à zéro du menu pour réglages de calibration et de mesure. Pour ouvrir dans le champ de visualisation de la valeur de mesure, afficher la grandeur de mesure désirée et appuyer sur la touche <ENTER>.
- Page 67 Lab 875 Réglages La réinitialisation des réglages de sonde s'effectue dans l'option de menu Remise à zéro du menu pour réglages de calibration et de mesure. Pour ouvrir dans le champ de visualisation de la valeur de mesure, afficher la grandeur de mesure désirée et appuyer sur la touche <ENTER>.
- Page 68 Enregistrement Lab 875 Enregistrement Il est possible de transférer des valeurs de mesure (groupes de données) dans la mémoire de données: Enregistrement manuel (voir paragraphe 10.1 E NREGISTREMENT MANUEL page 68) Enregistrement automatique à intervalles réguliers, voir paragraphe 10.2 , page 68) NREGISTREMENT AUTOMATIQUE À...
- Page 69 Lab 875 Enregistrement processus d'enregistrement automatique. A chaque processus d'enregistre- ment, le groupe de données actuel est transmis à l'interface USB. Configuration de la Appuyer sur la touche <STO_>. fonction Le menu d'enregistrement automatique s'affiche. d'enregistrement automatique Mémoire automatique Numéro ID Intervalle 30 s Durée...
- Page 70 Enregistrement Lab 875 Lancement de Pour lancer l'enregistrement automatique, sélectionner continuer avec l'enregistrement <><> et confirmer avec <ENTER>. L'appareil de mesure commute sur automatique l'affichage de la valeur de mesure. 7.007 25.0 °C 0d03h00min 03.04.2013 08:00 1 Durée d'enregistrement restante 2 Représentation graphique de la durée d'enregistrement L'enregistrement automatique actif se reconnaît à...
- Page 71 Lab 875 Enregistrement 10.3 Mémoire de données de mesure 10.3.1 Traitement de la mémoire de données de mesure Il est possible de faire afficher au visuel le contenu des mémoires de données de mesure manuelle ou automatique. Chacune des mémoires de données de mesure possède sa propre fonction d'effacement pour le total du contenu.
- Page 72 Enregistrement Lab 875 Figuration d'un Mémoire manuelle 3 de 64 groupe de données 03.04.2013 07:43:33 Numéro ID: 1 au visuel BlueLine 24 pH IDS B20234008565 pH 7.000 24.8 °C AR Sonde: +++ 03.04.2013 Retour Sortie USB 08:00 Représentation d'un 03.04.2013 07:43:33 groupe de données Lab 875 (Sortie USB)
- Page 73 Lab 875 Enregistrement Numéro ID Valeur de mesure de la sonde raccordée Valeur de mesure de température de la sonde raccordée Info AutoRead: AR s'affiche avec la valeur mesurée si le critère AutoRead était satisfait lors de l'enregistrement (valeur mesurée stable). Dans le cas contraire, AR ne s'affiche pas.
- Page 74 Transmission de données (interface USB) Lab 875 Transmission de données (interface USB) 11.1 Sortie de données de mesure actuelles Sortir les données de mesure actuelles sur l'interface USB-B en actionnant <F2>/Sortie USB. 11.2 Transmission de données (à un ordinateur personnel) L'appareil de mesure est doté...
- Page 75 Lab 875 Transmission de données (interface USB) 11.4 Options pour la transmission de données à un PC L'interface USB-B permet de transmettre des données à un ordinateur person- nel. Le tableau suivant montre quelles données sont transmises via l'interface et de quelle manière: Données Commande Opération / description...
- Page 76 Imprimante (seulement Lab 875P) Lab 875 Imprimante (seulement Lab 875P) 1 Témoin de fonctionnement (DEL) – allumé: imprimante allumée – clignote: imprimante désactivée 2 Champ de commande avec les touches <ON/FEED> et <OFF> 3 Levier d'ouverture du magasin à papier 4 Couvercle du magazin à...
- Page 77 Lab 875 Imprimante (seulement Lab 875P) 12.2 Commande / impression La sortie de données sur l'imprimante est effectuée seulement si les conditions suivantes sont remplies La transmission de données peut être manuelle ou automatique (voir para- graphe 11.4 O PC, page 75) PTIONS POUR LA TRANSMISSION DE DONNÉES À...
- Page 78 Imprimante (seulement Lab 875P) Lab 875 12.5 Que faire si... / imprimante Cause Remède L'imprimante – Imprimante déconnectée – Connecter l'imprimante intégrée n'imprime (DEL clignote) (DEL s'allume) – Pas de transformateur d'alimen- – Raccorder le transformateur d'ali- tation raccordé mentation –...
- Page 79 Lab 875 Maintenance, nettoyage, élimination Maintenance, nettoyage, élimination 13.1 Maintenance 13.1.1 Opérations générales de maintenance Les opérations de maintenance se limitent au remplacement des piles. Pour la maintenance des sondes IDS, observer les modes d'emploi respectifs. 13.1.2 Remplacement des piles Il est possible de faire fonctionner l'appareil, au choix, avec des piles ou des accumulateurs (Ni-MH).
- Page 80 Maintenance, nettoyage, élimination Lab 875 Eliminer les piles usées dans le respect des réglementations en vigueur dans le pays. Au sein de l'Union européenne, les utilisateurs finaux sont tenus de déposer les piles usées (même si elles ne contiennent pas de matières toxiques) dans un point de collecte en assurant le recy- clage.
- Page 81 Lab 875 Que faire, si... Que faire, si... 14.1 pH Pour de plus amples informations et remarques concernant le net- toyage et le remplacement des sondes, se reporter à la documen- tation de la sonde. Message d'erreur La valeur de mesure se situe hors de la plage de mesure. OFL, UFL Cause Remède...
- Page 82 Que faire, si... Lab 875 Pas de valeur Cause Remède mesurée stable Sonde de pH IDS: Solution de mesure: – Valeur de pH instable – Le cas échéant, mesurer à l'abri de l'air – Température instable – Thermostater si nécessaire Sonde de pH IDS + solution de mesure: –...
- Page 83 Lab 875 Que faire, si... Cause Remède – Valeur mesurée hors de la plage – Utiliser la sonde à oxygène IDS de mesure appropriée Message d'erreur Cause Remède Error – Sonde souillée – Nettoyer la sonde – Valeur de mesure de la tempéra- –...
- Page 84 Que faire, si... Lab 875 Pour de plus amples informations et remarques concernant le net- toyage et le remplacement des sondes, se reporter à la documen- tation de la sonde. 14.4 Généralités Symbole de sonde Cause Remède clignote – Intervalle de calibration dépassé –...
- Page 85 Lab 875 Caractéristiques techniques Caractéristiques techniques 15.1 Plages de mesure, résolutions, précision Plages de mesure, Grandeur Plage de mesure Précision précisions Pression atmosphé- 300 ... 1100 mbar ± 3 rique (absolue)* disponible seulement avec sonde d'oxygène raccordée Vous trouverez plus de données dans la documentation jointe à la sonde.
- Page 86 Caractéristiques techniques Lab 875 Port USB (Device) Type USB 1.1 USB-B (Device), ordinateur personnel Débit en bauds réglable: 1 200, 2 400, 4 800, 9 600, 19 200 bauds Bits de donnée Bits d'arrêt Parité aucune (None) Handshake RTS/CTS Longueur de câble 3 m max.
- Page 87 Lab 875 Actualisation du logiciel (firmware) Actualisation du logiciel (firmware) 16.1 Actualisation du logiciel (firmware) pour l'appareil de mesure Lab 875 Vous trouverez les updates du logiciel (firmware) disponibles pour l'appareil de mesure sur Internet. Le programme d'actualisation du firmware permet de charger la toute dernière version du firmware du Lab 875 au moyen d'un ordi- nateur personnel (PC).
- Page 88 Actualisation du logiciel (firmware) Lab 875 16.2 Actualisation du firmware pour les sondes IDS Le programme d'actualisation du firmware permet de charger la toute dernière version du firmware des sondes IDS au moyen d'un ordinateur personnel (PC). Vous trouverez les actualisations de logiciel (firmware) disponibles pour les sondes IDS sur Internet.
- Page 89 Lab 875 Répertoire des mots techniques Répertoire des mots techniques pH/Redox Asymétrie voir point zéro Diaphragme Le diaphragme est un corps poreux dans la paroi du boîtier des élec- trodes de référence ou des ponts électrolytiques. Il établit le contact électrique entre deux solutions et rend plus difficile l'échange électro- lytique.
- Page 90 Répertoire des mots techniques Lab 875 Conductivité (ϰ) Forme abrégée pour conductivité électrique spécifique. Elle correspond à la valeur inverse de la résistance spécifique. C'est une valeur de mesure exprimant la propriété d'une matière à conduire le courant électrique. Dans le domaine des analyses d'eau, la conductivité...
- Page 91 Lab 875 Répertoire des mots techniques Généralités Ajuster Intervenir sur un dispositif de mesure de sorte que la grandeur sortie (p. ex. la grandeur affichée) diffère aussi peu que possible de la valeur correcte ou d'une valeur considérée comme correcte ou que les écarts restent en deça des seuils d'erreur.
- Page 92 Lab 875 Index Index Actualisation du logiciel (firmware) ..87 Imprimante (seulement Multi 9310P) ..76 Affichage de la valeur de mesure ..21 Intervalle d'enregistrement ... . 69 AutoRead .
- Page 93 Lab 875 Index Raccordement d'un PC ....74 Raccordement du transformateur d’alimentation ..14 Remise à zéro ..... . 65 Reset .
- Page 94 Index Lab 875 ba77146f01 10/2015...
