C- CÂBLAGE / INSTALLATION
C- CÂBLAGE / INSTALLATION

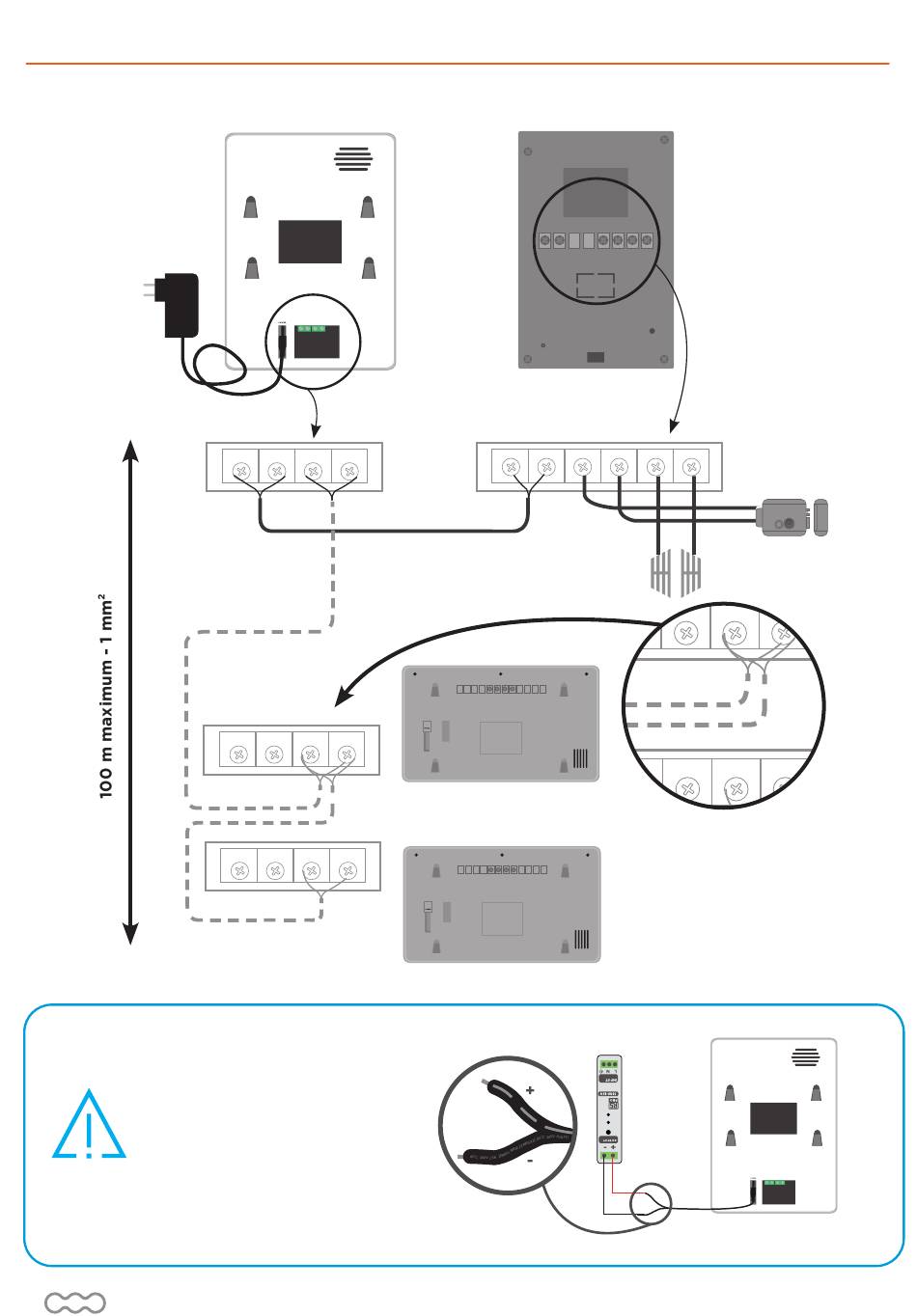

C1- Schéma de câblage
Vous avez la possibilité de connecter le
moniteur directement à votre tableau
électrique via un transformateur « rail DIN »
de 15V DC 0,8A minimum.
Des connaissances électriques étant
nécessaires, nous vous conseillons de faire
dans ce cas appel à un professionnel.
ATTENTION : RESPECTEZ LA POLARITÉ !
Le fil avec les traits gris doit être positionné
sur le +.
Le fil avec les écritures doit être positionné
sur le -.
4
FR
1 2 A B
MONITEUR
PRINCIPAL
1
2
A
B
polarité
0 à 50 m - 0,75 mm²
50 à 100 m - 1 mm²
1
B
2
A
1
2
A
B
1
2
PLATINE DE RUE
LK+
1
2
Sans
1
2 A B
S
Moniteur additionnel 1
S
1
2 A B
Moniteur additionnel 2
Moniteur principal / Master / Ma
1
2
A
LK+
LK-
SW1
SW2
LK-
SW1
SW2
12V DC - 700mA
+
-
1
2
A
1
2
A
Connexion en mode BUS.
Connexion du moniteur 2
au moniteur 1.
Respectez la polarité
A et B.
220 V
1 2 A B
B
Sans polarité
Polarity free
Senza polarità
Sin polaridad
Ohne Polaritä
Zonder polarite
0 à 50 m - 0,75
50 à 100 m - 1 m
B
Moni
Moni
B
Mon
Mon
