7
8
9
10
11
12

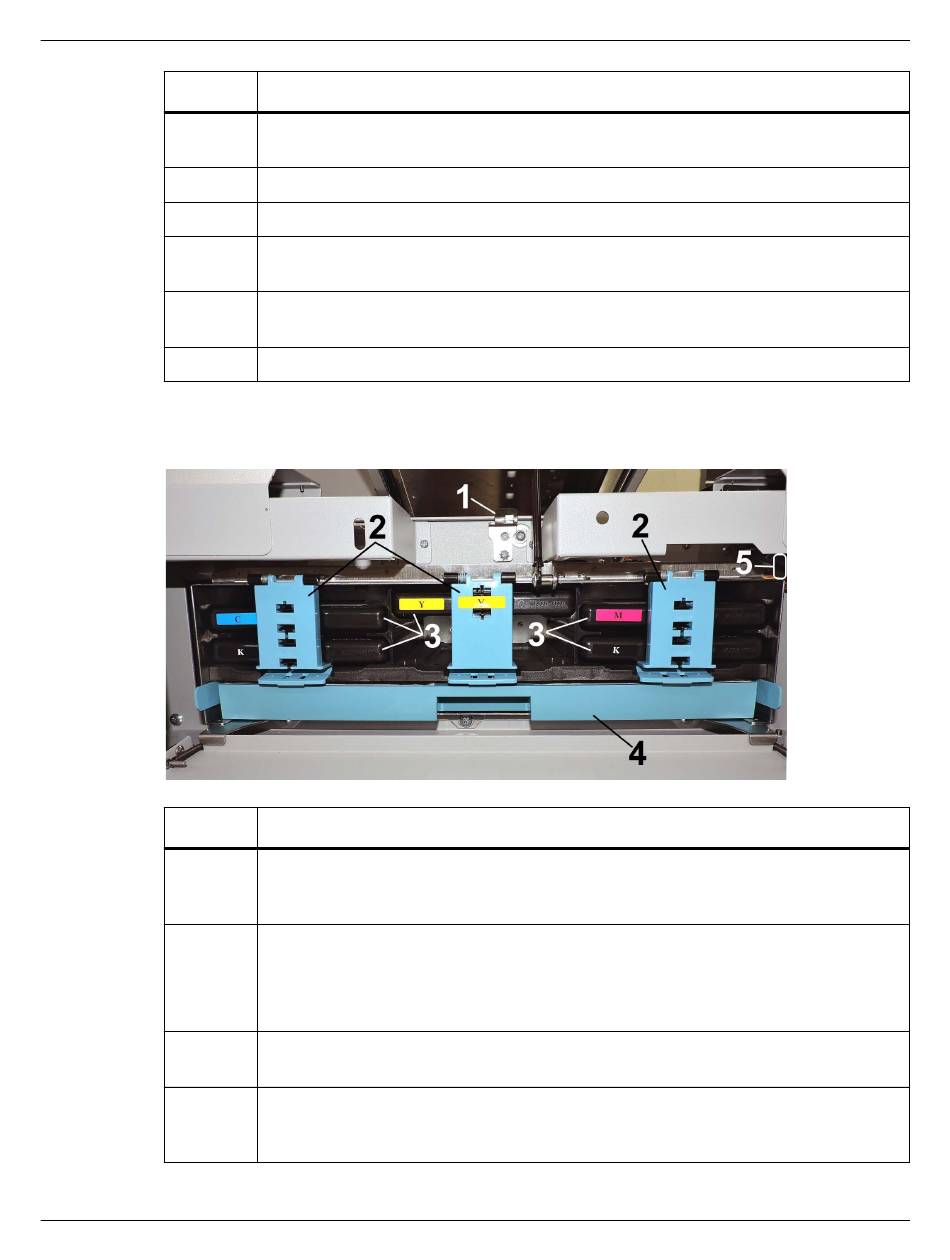

Vue de la porte du réservoir d'encre
#
1
2
3
4
Guide d'utilisation du QL-900
Description
Couvercle anti-gouttes d'encre et bac - Situés sous la tête d'impression. Capte
tout excès d'encre provenant de la station-service et de la tête d'impression.
Assemblage et protection du codeur.
Support - Soutient l'ensemble supérieur lorsqu'il est soulevé.
Capteur de support (Exit) - Signale à l'imprimante que le support est sorti de
l'imprimante.
Ventilateurs d'évacuation des vapeurs d'encre - Aspirent les vapeurs d'encre
hors de la zone d'impression et loin du capteur de sortie.
Roue crantée de sortie - Aide le support à sortir en douceur de l'imprimante.
Description
Loquet de l'ensemble du moteur d'impression - Permet de soulever l'ensemble
de la tête d'impression pour éliminer les bourrages ou pour d'autres opérations de
maintenance.
Loquets de réservoir d' encre - Utilisés pour maintenir les réservoirs d'encre dans
les fentes.
Remarque : Assurez-vous que les deux côtés de la partie inférieure du loquet sont
enclenchés.
Réservoirs d' encre - L'imprimante dispose de 5 réservoirs d'encre : cyan, jaune,
magenta et deux noirs.
Bac de récupération de l'encre - Récupère l'encre usagée produite par le
système. Le plateau est rempli d'un matériau absorbant. Tirez sur la languette pour
retirer le plateau.
Faire connaissance
13
