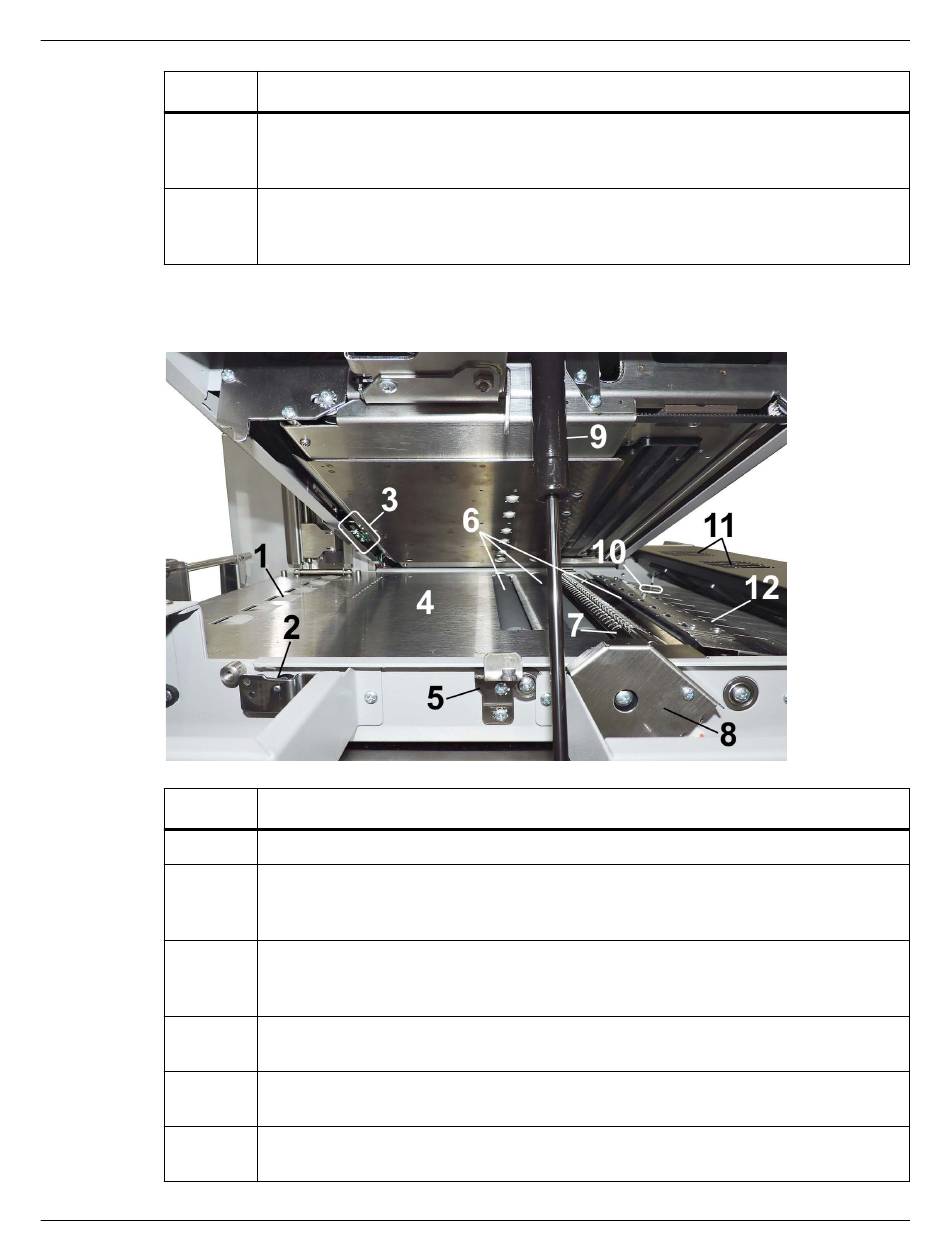

Vue de la zone d'impression (sous le couvercle)
#
1
2
3
4
5
6
Guide d'utilisation du QL-900
Description
Station de service Moteur d'inspection - Permet d'entrer et de sortir la station de
service de dessous l'ensemble de la tête d'impression à des fins d'inspection, de
nettoyage ou d'entretien.
Ensemble de la tête d'impression Moteur de levage - Soulève et abaisse
l'ensemble de la tête d'impression au-dessus de la station de service pour l'accès à
la station de service et l'impression.
Description
Rouleaux d'avance - Ils font entrer le support dans l'imprimante.
Interrupteur d'ouverture de la coquille - Signale à l'imprimante que le loquet de
l'assemblage supérieur est relâché et que l'assemblage supérieur est ouvert.
S'affiche sur l'écran tactile et dans l'icône d'état du système de la boîte à outils.
Capteur de support réglable (entrée) - Permet d'aligner le capteur de support
afin de lire avec précision les supports de forme irrégulière (tels que les ovales ou
les cercles découpés à l'emporte-pièce).
Plateau d'impression - Surface plane qui permet au support de se déplacer en
douceur dans la zone d'impression.
Loquet à clapet - Permet de soulever l'ensemble supérieur pour éliminer les
bourrages ou pour le nettoyage et d'autres opérations de maintenance.
Rouleaux de transport - Ils assurent le déplacement du support dans la zone
d'impression.
Faire connaissance
12
