3

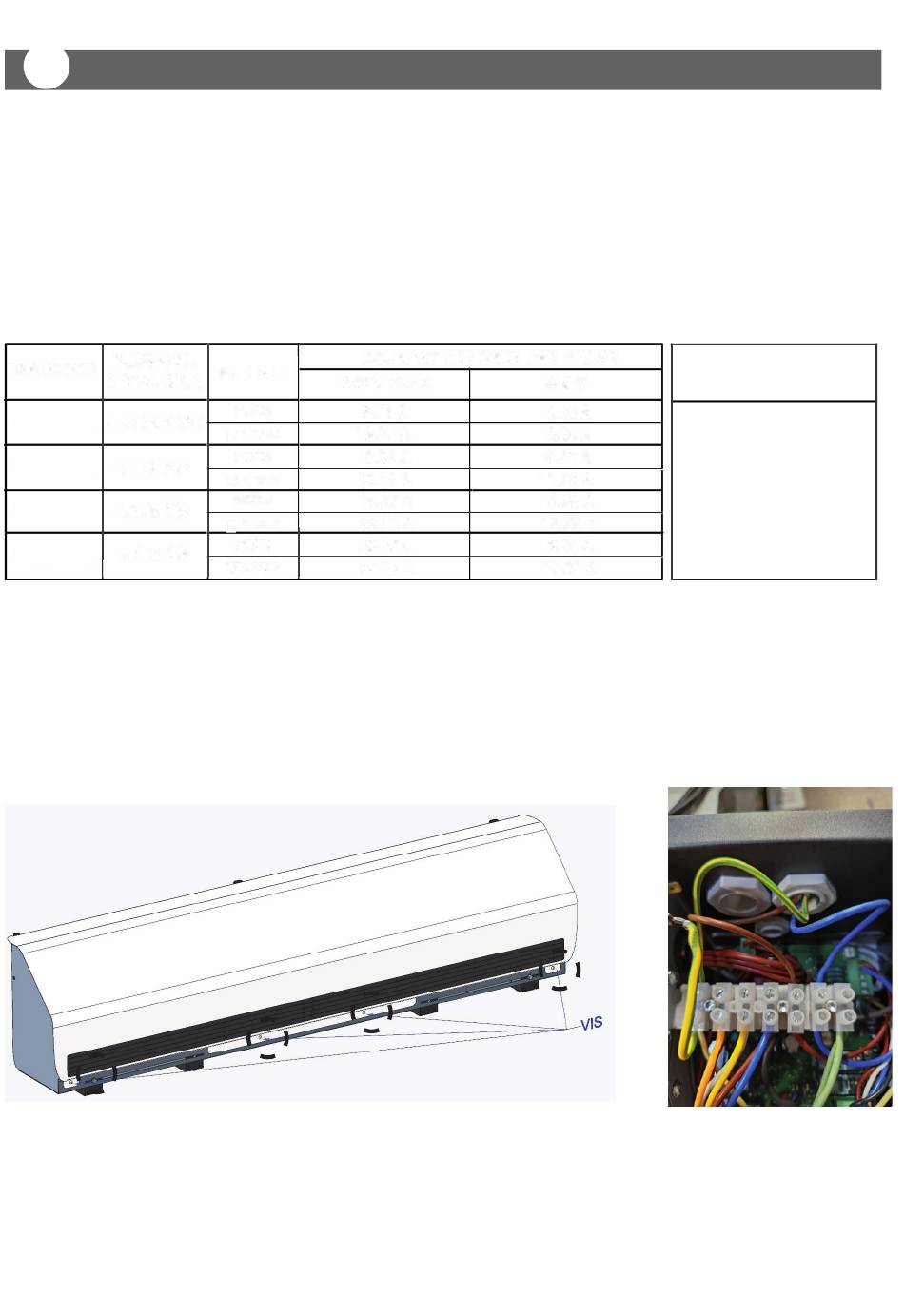

RACCORDEMENT ET BRANCHEMENT
- L'installation des rideaux d'air doit être en conformité avec la norme en vigueur dans le
pays d'installation (NFC 15-100 pour la France).
- La section et la protection des conducteurs doit être en rapport avec le tableau
ci-dessous:
- Les entrées de câbles se situent sur le dessus de l'appareil.
PUISSANCE
REFERENCE
RIDEAU D'AIR
M195321
M130321
2.25 / 4.5 KW
M195323
M130323
4.5/9KW
M195423
M130423
4.5/9KW
M195424
6 / 12 KW
M130424
Pour effectuer le raccordement, il faut retirer la partie avant. Pour cela, retirer les 3 ou 4 vis
de fixation selon la longueur de l'appareil du panneau avant (celui avec la grille de sortie
d'air) pour le dégager (Fig 5).
COURANT ABSORBE PAR PHASE
ALLURE
230 V Mono
petite
9.78 A
grande
19.57 A
petite
19.57 A
grande
39.13 A
petite
19.57 A
grande
39.13 A
petite
grande
Courant absorbé
moteur+ contacteur
400 V
3.25 A
6.50 A
6.50 A
12. 99 A
6.50 A
12.99 A
8.66 A
17.32 A
Fig 5
( en régime)
Moins de 1A
9
