INSTALLATION
PRINCIPE
- Pour un fonctionnement optimal du rideau
d'air, il est nécessaire lors du montage de veil-
ler à ce que la sortie d'air se situe au plus près
du mur.
(Fig. 1).
FIXATION
Mur
Gabarit de pose
- Percer les trous suivants les positions indiquées sur le schéma ci-après en
fonction de la position et du type d'accroche souhaité.
-Pour un fixation au mur, visser les 2 fixations murales au mur, puis poser
l'appareil sur les fixations. Il est nécessaires de verrouiller ensuite l'ensemble à
l'aide des vis et rondelles M6 fournies avec l'appareil.
- Pour une fixation de l'appareil au plafond, visser les fixations plafond sur le
dessus de l'appareil. Il est ensuite possible de fixer l'appareil à l'aide de tiges
filetées, ou directement en vissant les fixations au plafond.
2 - INSTALLATION
2 - INSTALLATION

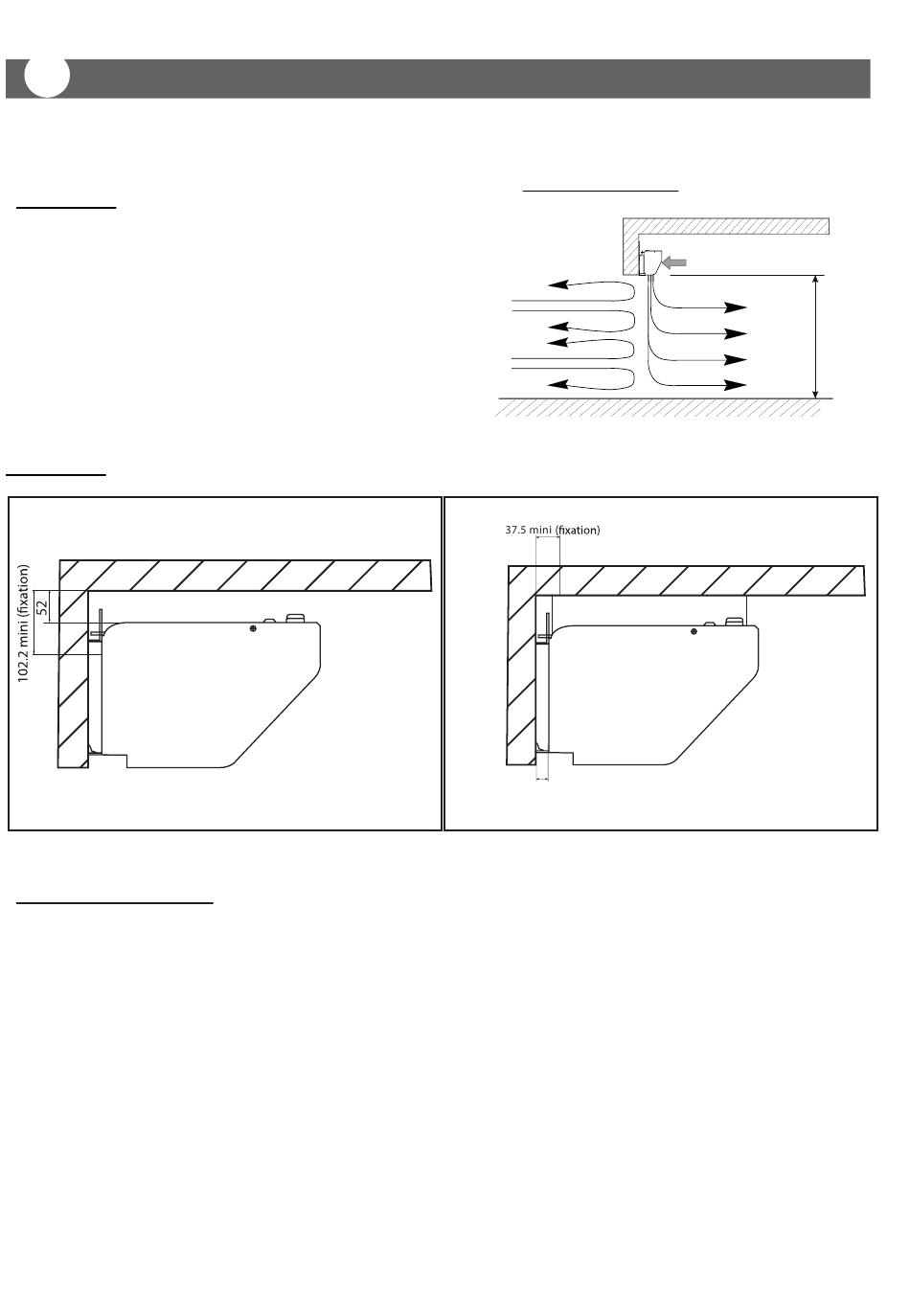

A- SCHEMA D'INSTALLATION
A- SCHEMA D'INSTALLATION
Mur
Extérieur
Mur
Extérieur
B- FIXATION
B- FIXATION
Fixation au plafond
Fixation au plafond
Plafond
30 mm
30 mm
22.5
Plafond
Plafond
Entrée d'air
Intérieur
de l'appareil
Entrée d'air
Intérieur
de l'appareil
3m
mini
S ol
S ol
Fig. 1
Fig. 1
Patte de
Patte de
Fig. 2
Fig. 2
Pour obtenir un me
Pour obtenir un me
rendement, le ridea
rendement, le ridea
doit être placé le pl
doit être placé le pl
possible du haut de
possible du haut de
porte
porte
Fixation au mur
Fixation au mur
