Sommaire des Matières pour Intuis STOPAIR 2 LONG

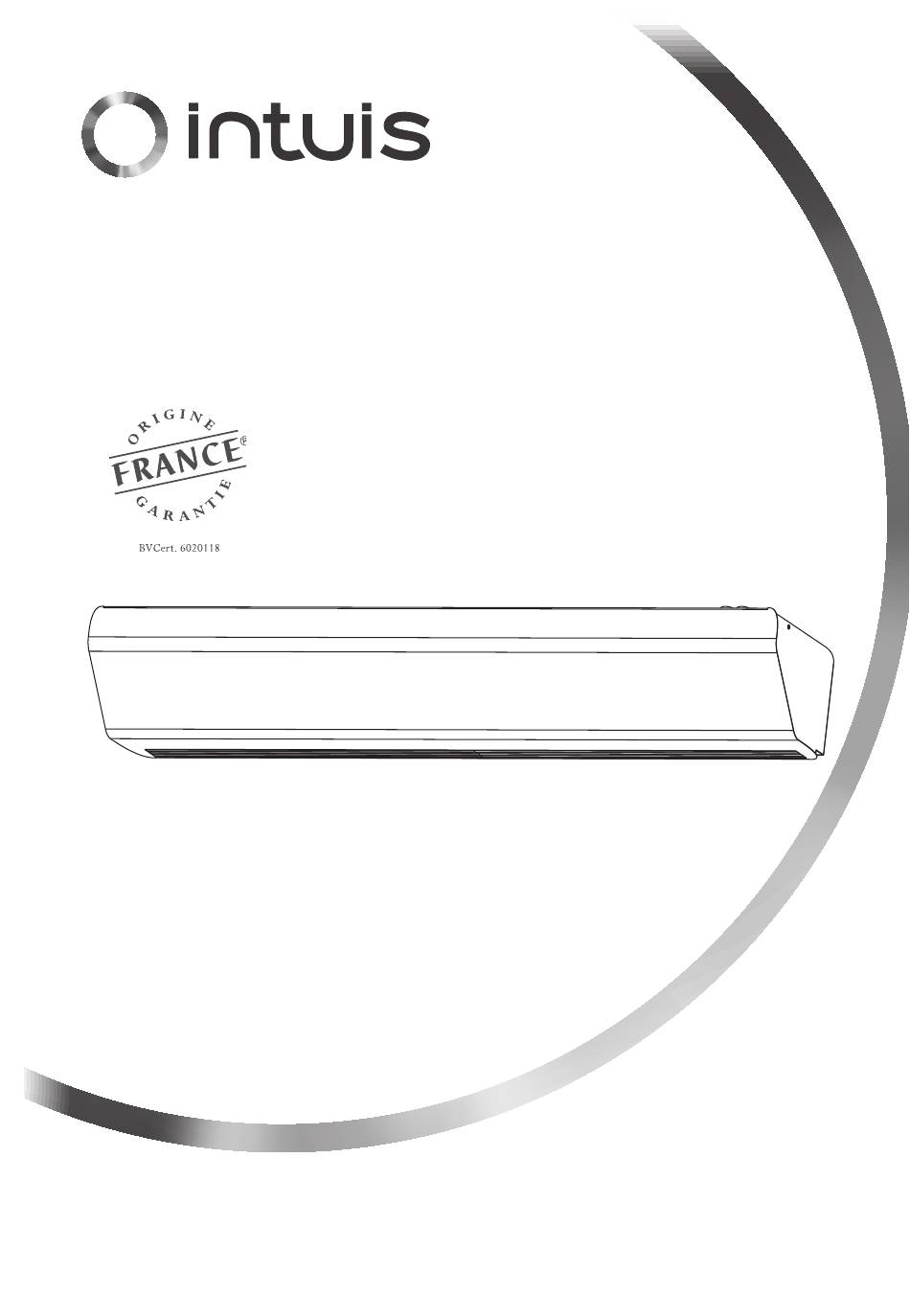

- Page 1 STOPAIR 2 LONG ECRAN THERMIQUE NOTICE 421AA6598 A00...
- Page 2 France dans nos usines. AVANT PROPOS : - Vous venez d’acquérir le STOPAIR 2 LONG de Intuis et nous vous remercions de ce choix, témoignant ainsi de votre confiance. - Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.
- Page 3 Lire attentivement la notice (*) d’installation et Sécurité d’utilisation, notamment les consignes ci-dessous. Caution, hot surface Attention surface très chaude. ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut prêter une atten- tion particulière en présence d’enfants et de personnes vulné- rables.
- Page 4 **- L’alimentation électrique de l’ap- Fig A pareil doit être réalisée via un disposi- tif de coupure omnipolaire conforme aux règles d’installation. - L’appareil ne doit pas être installé sous une prise de courant. - L’alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné...
- Page 5 MISE EN GARDE : Afin de réduire le risque d’incendie, les textiles, les rideaux, ou autres matérieux inflammable doivent se trouver à une dis- tance minimale de 1m de la sortie d’air de l’appareil. - L’appareil de chauffage doit être installé à 3m au moins au dessus du sol.
- Page 6 CARACTERISTIQUES Petite 2.25 / 4.5 234 x 1129 x 352 1270 Grande 400 Tri+ N 1 100 13.5 Petite 400 Tri sans N* 4.5 /9 1270 Grande 230 Mono 1100 Petite 4.5 /9 1600 Grande 234 x 1524 x 352 1550 1100 400 Tri+ N...
- Page 7 INSTALLATION 2 - INSTALLATION 2 - INSTALLATION A- SCHEMA D'INSTALLATION PRINCIPE A- SCHEMA D'INSTALLATION Plafond Plafond - Pour un fonctionnement optimal du rideau Entrée d’air d’air, il est nécessaire lors du montage de veil- Extérieur Intérieur de l’appareil Entrée d’air Extérieur Intérieur Pour obtenir un me...
- Page 8 PRINCIPE D mini D mini Installation plafond Valeur M195321 Valeur M195423 Nom cote Description M195323 M195424 Entraxe gauche 439.6 637.1 Entraxe droite 546.3 744.8 Entraxe verticale 152.5 152.5 Distance minimale du mur latéral Distance minimal du mur arrière 37.5 37.5 Installation murale Valeur M195321 Valeur M195423...
- Page 9 RACCORDEMENT ET BRANCHEMENT - L’installation des rideaux d’air doit être en conformité avec la norme en vigueur dans le pays d’installation (NFC 15-100 pour la France). - La section et la protection des conducteurs doit être en rapport avec le tableau ci-dessous: - Les entrées de câbles se situent sur le dessus de l’appareil.
- Page 10 - Les appareils sont livrés en Tri 400V + Neutre. - Le moto-ventilateur fonctionne en monophasé 230 V. - Les fils d’alimentation secteur se raccordent sur les blocs de jonction réservés à cet effet en prenant soin de bien serrer les vis. - Pour les changements de tension, se conformer à...
- Page 11 CABLAGE...
- Page 12 FONCTIONNEMENT AVEC BOITIER DIGITAL LE BOITIER DE COMMANDE - Le boîtier de commande est équipé d’un afficheur qui permet de visualiser les diffé- rents modes de fonctionnement. - Il se raccorde à l’appareil avec seule- ment deux fils basse tension non pola- risés.
- Page 13 LE FONCTIONNEMENT MAÎTRE / ESCLAVE - En fonctionnement maître / esclave, un boîtier de commande peut commander jusqu’à 20 appareils dans un même local. Une communication optimisée - Le boîtier est raccordé à l’appareil par 2 fils basse tension non polarisés* et les appa- reils sont raccordés entre eux par un seul fil.
- Page 14 MONTAGE Montage en saillie sur un mur : - Le boîtier de commande est livré d’origine avec un adapta- teur mural qui permet le montage sur n’importe quelle paroi (Fig. 8): Fig. 8 1- Faire passer les 2 fils d’alimentation du boîtier de commande à travers le “trou 1” ou le “trou 2”...
- Page 15 Montage dans un boîtier d’encastrement mural standard: 1- Séparer le fond du boîtier de commande (C) de la façade (E) à l’aide d’un tournevis (Fig.10). - Faire passer les fils d’alimentation par l’ouver- ture prévue à cet effet sur le fond du boîtier (fig.9), puis visser le fond avec les 2 vis (D) sur Fig.
- Page 16 RACCORDEMENT - Le raccordement s’effectue selon le schéma ci-dessous : ATTENTION : avant toute mise en route du système, il est impératif de finir le bran- chement de toute l’installation, afin que la reconnaissance du mode de commande soit bien réalisée.
- Page 17 FONCTIONNEMENT AVEC BOÎTIER DE COMMANDE Mise en route : - Pour mettre en marche le boîtier de commande, appuyer sur la touche marche/arrêt L’écran s’allume. Fonctionnement en mode manuel : Sélection de l’allure de fonctionnement : : Ventilation de l’air ambiant avec petite vitesse de ventilation : Ventilation de l’air ambiant avec grande vitesse de ventilation : Petite puissance de chauffe avec petite vitesse de ventilation : Petite puissance de chauffe avec grande vitesse de ventilation...
- Page 18 Réglage du thermostat : Utiliser les touches “ ” ou “ - ” pour modifier le réglage du thermostat indexé de 1 à 9. Régler le boîtier sur 9 pour avoir un soufflage toujours chaud. S’il fait trop chaud dans le local, réduisez le réglage d’un index.
- Page 19 Défaut sonde : L’affichage EE apparaît en cas de problème avec la sonde de l’ appareil. L’installation s’ arrête tant que le problème persiste. Fonctionnement avec pilotage par fil pilote : Mise en route : Un programmateur (ordres GIFAM ou gestionnaire MDE) doit être relié sur la carte électro- nique de l’appareil maître (Entrée FP) .
- Page 20 CAS PARTICULIERS RACCORDEMENT AVEC THERMOSTAT MECANIQUE : RACCORDEMENT SANS COMMANDE: - Si vous souhaitez utiliser le rideau d’air sans commande (pas de thermostat ni de boîtier élec- tronique...), suivez la procédure ci dessous : - Ajouter un shunt entre la borne “AUX” du bornier de la carte électronique et la borne “...
- Page 21 SECURITE THERMIQUE Sécurité thermique Appuyez pour réarmer - Cet appareil est équipé d’une sécurité thermique à ré- armement manuel. En cas de fonctionnement anormal, la sécurité thermique arrête le fonctionnement de l’appareil, et le voyant rouge situé au niveau de la grille s’allume.. - Vérifiez que les grilles d’entrée d’air ne sont pas obs- truées et nettoyer si besoin.
- Page 22 IDENTIFICATION DE VOTRE APPAREIL IMPORTANT : LES CARACTÉRISTIQUES DE L’APPAREIL SONT INDI- QUÉES SUR L’ÉTIQUETTE SIGNALÉTIQUE. L’apposition de cette marque par le fabricant garantit que l’appareil respecte les di- rectives communautaires européennes de sécurité (directive basse tension- DBT) de compatibilité électromagnétique (CEM), et de limitation de substances dangereuses (ROHS) et d écoconception applicable aux produits liés à...
- Page 23 IMPORTANT : Les caractéristiques de l’appareil sont indiquées sur l’étiquette signalétique, collée sur le dessus de l’appareil, près des entrées de câbles. UF N°0412 ED XXXXXX STOPAIR P Tot : 4605W 30/22 Ind.02 OF N°0000000 CHAUFFAGE P : 4500W TENSION 230V/400V3N ~ 50 Hz MOTO-VENTILA-...
- Page 24 Le Groupe Muller et ses marques professionnelles sont devenus www.intuis.fr service-consommateur@intuis.fr service-client@intuis.fr service client : +33 (0)9 78 45 10 26...
