Structure de support de montage
⚠ DANGER ⚠
Avant d'installer, vérifiez que la structure de soutien a une capacité de charge suffisante pour
supporter le poids de l'unité ainsi que de tout équipement en option (référez-vous à la section
Poids). Si le système comprend une costière de toit en option, reportez-vous aux instructions
d'installation fournies avec la costière pour connaître les poids et les dimensions.
REMARQUE : Avant installation, vérifier que la méthode de supportage est conforme aux codes
du bâtiment locaux et qu'elle convient au climat.
Connexions du conduit inférieur
La section de soufflante et le plénum avec coude vers le bas optionnel sont munis de brides de raccordement aux
conduits d'air de retour et d'alimentation . Les dimensions d'ouverture pour conduit et l'espacement de l'adaptateur
Figure 2.
indiqués sur la
REMARQUE :
Figure 2
s'appliquent aux adaptateurs actuellement fabriqués et offerts par le fabri-
cant du système. 1-5/8 pouces (41 mm) correspond à la mesure entre l'ouverture pour conduit et
le rebord intérieur de l'adaptateur. Les ouvertures des conduits doivent être 1 pouce plus grandes
que la taille du conduit pour laisser de la place pour l'isolation.
CONDUIT DE
CONDUIT
RETOUR
D'ALIMENTATION
ADAPTATEUR DE TOIT

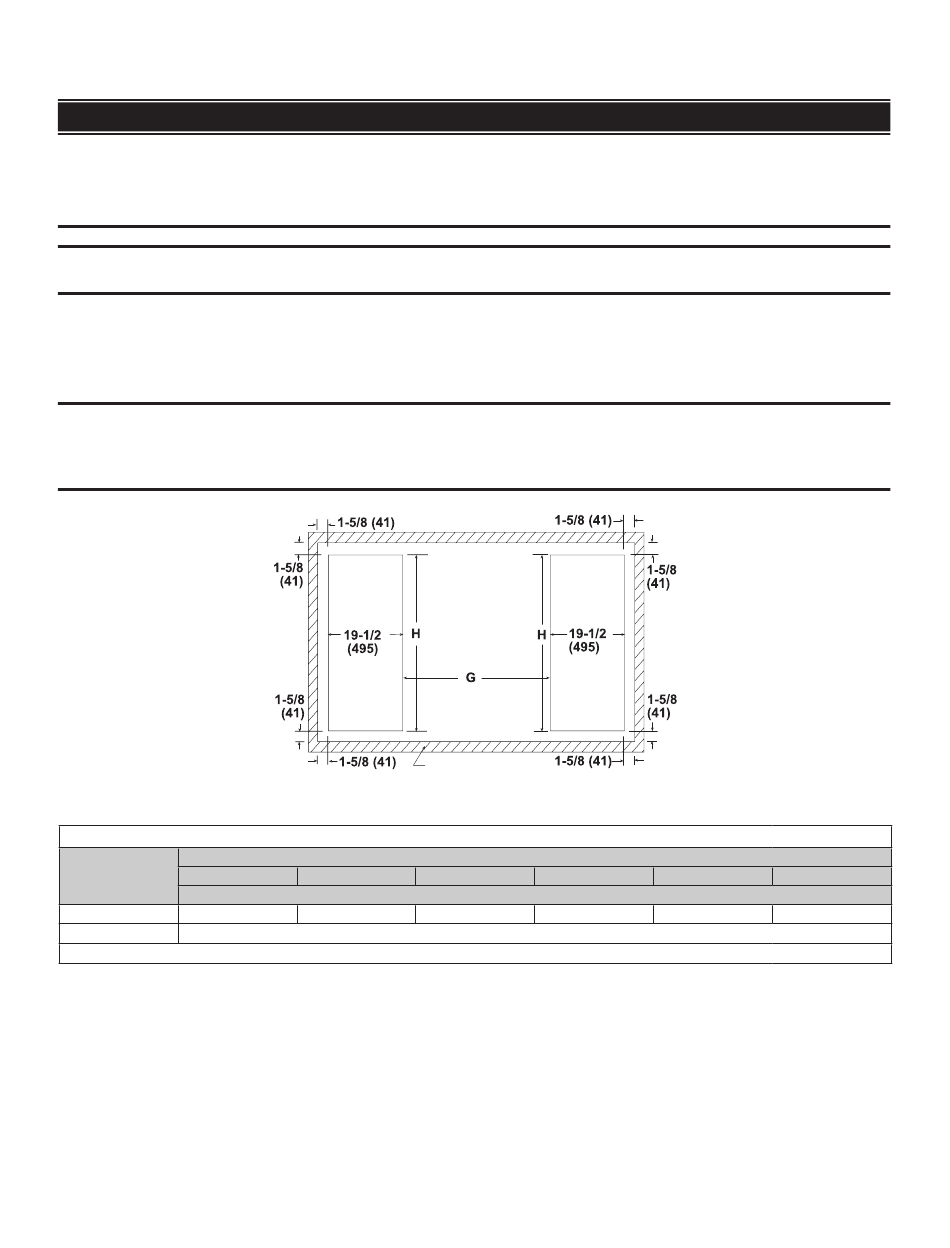

Figure 2. Dimensions d'ouverture du conduit inférieur (se référer au
Tableau
5)
Tableau 5. Dimensions d'ouverture du conduit inférieur
Taille de l'unité (MBTUh)
Dimension
125
150, 175
200, 225
250, 300
350
400
(voir
Figure
2)
Pouces (mm)
H
17-3/8 (441)
22-7/8 (581)
28-3/8 (721)
36-5/8 (930)
42-1/8 (1070)
47-5/8 (1210)
*
38-5/8 (981)
G
*
Avec plénum avec coude vers le bas (option AQ5 ou AQ8) .
RPB-IOM-FR (02-25) 271143-G
9
