4.3
Anschlüsse an Schaltgeräteunterseite ausführen
Sensorkabel dürfen nicht in Kabel- oder Leiterbündeln
gemeinsam mit anderen Stromkreisen verlegt werden. Das
parallele Verlegen mit anderen Kabeln vermeiden, wenn von
diesen Kabeln Störsignale ausgehen können, die das Sen-
sorsignal beeinträchtigen. Der Sensor selbst darf nicht geer-
det werden.
VORSICHT
Alle an dem Schaltgerät angeschlossenen Kabeln
sind nach Beenden der Installation durch geeignete
Maßnahmen (z. B. Kabelbinder) so zu fixieren, dass
sie im 1-Fehler-Fall, also beim Lösen einer Verbin-
dung, nicht zu einer Gefährdung führen.

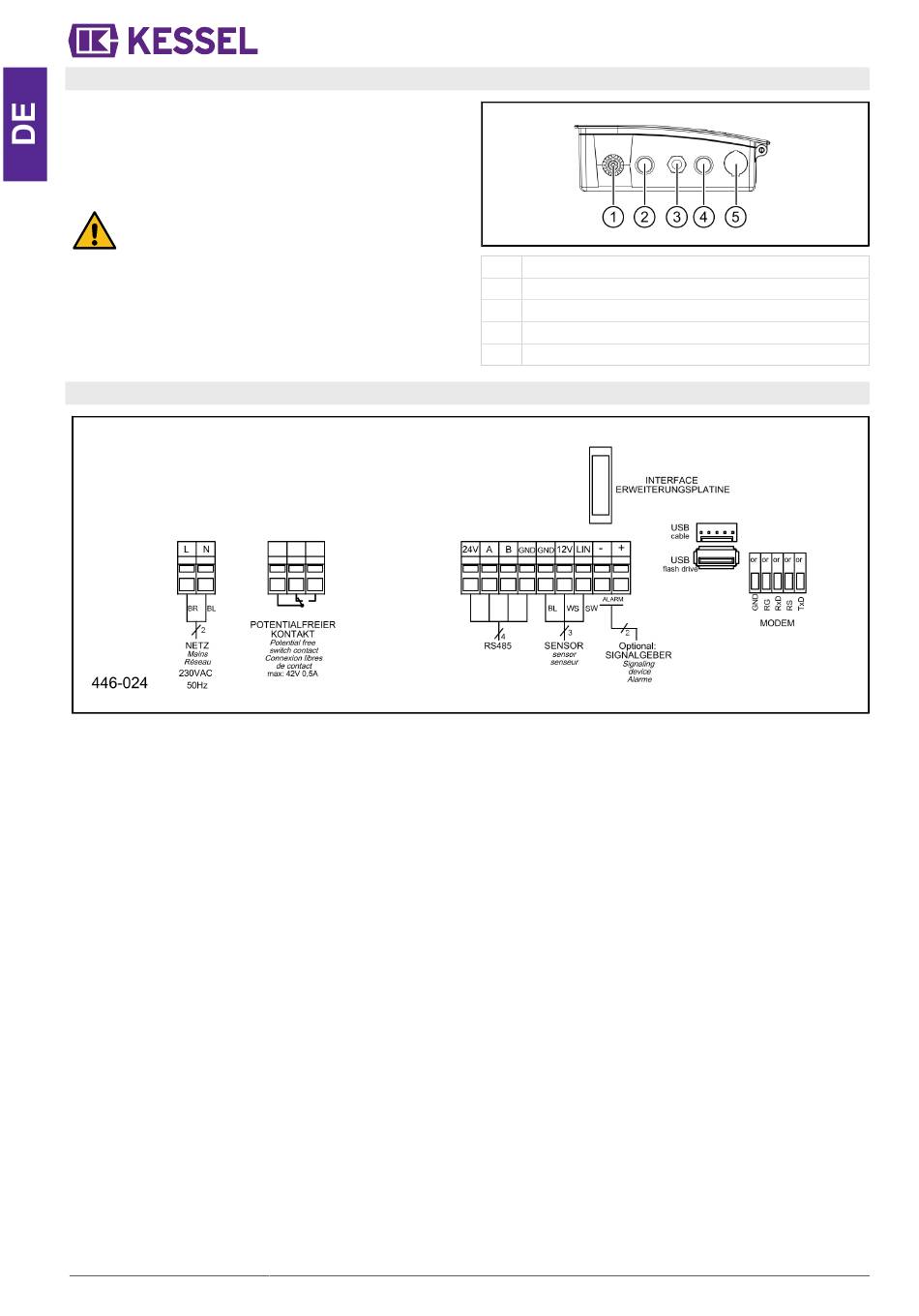

4.4
Anschlussplan
8 / 124
(1)
Netzleitung
(2)
Blindstopfen (Potentialsfreier Kontakt / Antenne)
(3)
Sensoranschluss
(4)
Blindstopfen (Telecontrol Modem)
(5)
USB-Anschluss
Einbau- und Betriebsanleitung
016-283E
