Raccordement électrique | 9

Raccordement électrique

●

Veillez toujours à ce que la tension d'alimentation soit coupée avant de commencer les travaux et à ce

qu'elle ne puisse pas être rétablie sans que vous le sachiez.

●

Veillez à ce que les raccordements électriques soient effectués de manière professionnelle et sûre, confor-

mément aux normes et réglementations nationales et locales en matière d'électricité.

●

Les valeurs de raccordement électrique sont indiquées sur la plaque signalétique et les schémas élec-

triques. Avant de raccorder l'équipement livré, vérifiez les valeurs de raccordement sur place et assurez-

vous que les câbles de raccordement à utiliser sont adaptés à la puissance électrique à prélever.

●

Assurez-vous que toutes les connexions électriques sont vérifiées/serrées après la livraison et régulière-

ment par la suite (par exemple, une fois par an).

9.1

Raccordement de la tension d'alimentation

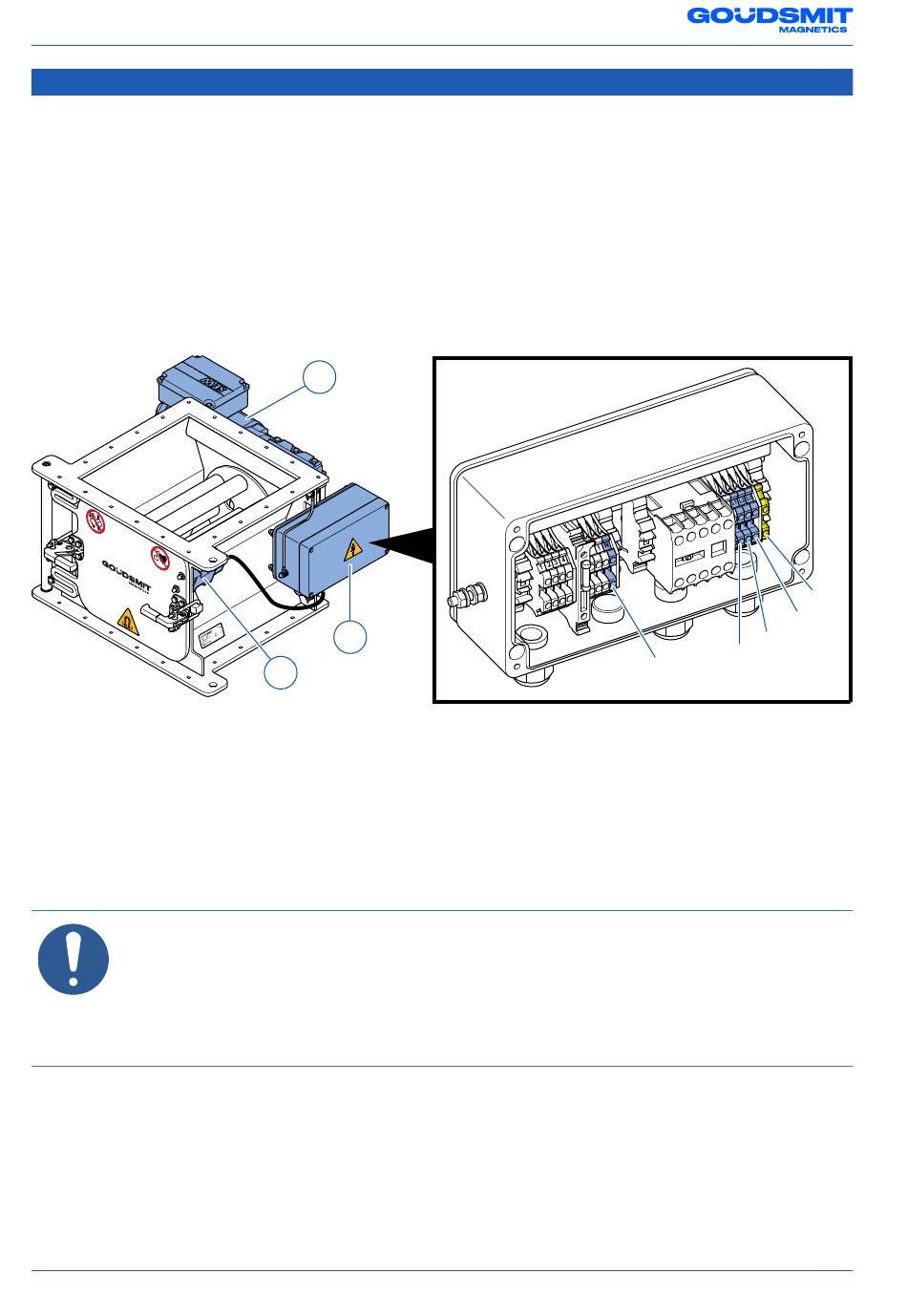

L'appareil est livré en standard avec un boîtier de commande [1]. Le motoréducteur [2] et l'interrupteur de porte

[3] y sont connectés. La tension d'alimentation du boîtier de commande est indiquée dans les schémas de câ-

blage fournis.

●

Connectez le câble d'alimentation aux bornes N, L1, L2, L3 et à la terre (PE) dans le boîtier de commande.

Vérifiez que l'installation électrique a été réalisée correctement en effectuant les contrôles suivants après avoir

mis la tension d'alimentation en marche :

●

Ouvrez la porte - le motoréducteur s'arrête.

●

Fermez la porte - le motoréducteur se remet en marche.

Avis

Interrupteur de protection du moteur

L'appareil ne dispose PAS de son propre contrôleur. Par conséquent, il n'y a PAS d'inter-

rupteur de protection du moteur intégré dans la boîte à bornes. Vous devez mettre en

place votre propre dispositif de protection du moteur qui soit conforme aux exigences et ré-

glementations locales et légales.

9.2

Raccordements électriques et ATEX

Si l'appareil est utilisé dans une zone Ex, tout changement ou ajout à l'installation électrique doit répondre aux

exigences de la zone de poussière applicable.

Séparateur magnétique rotatif Cleanflow, série SECR – 05/2025 – v1.1
