7 Informations produit

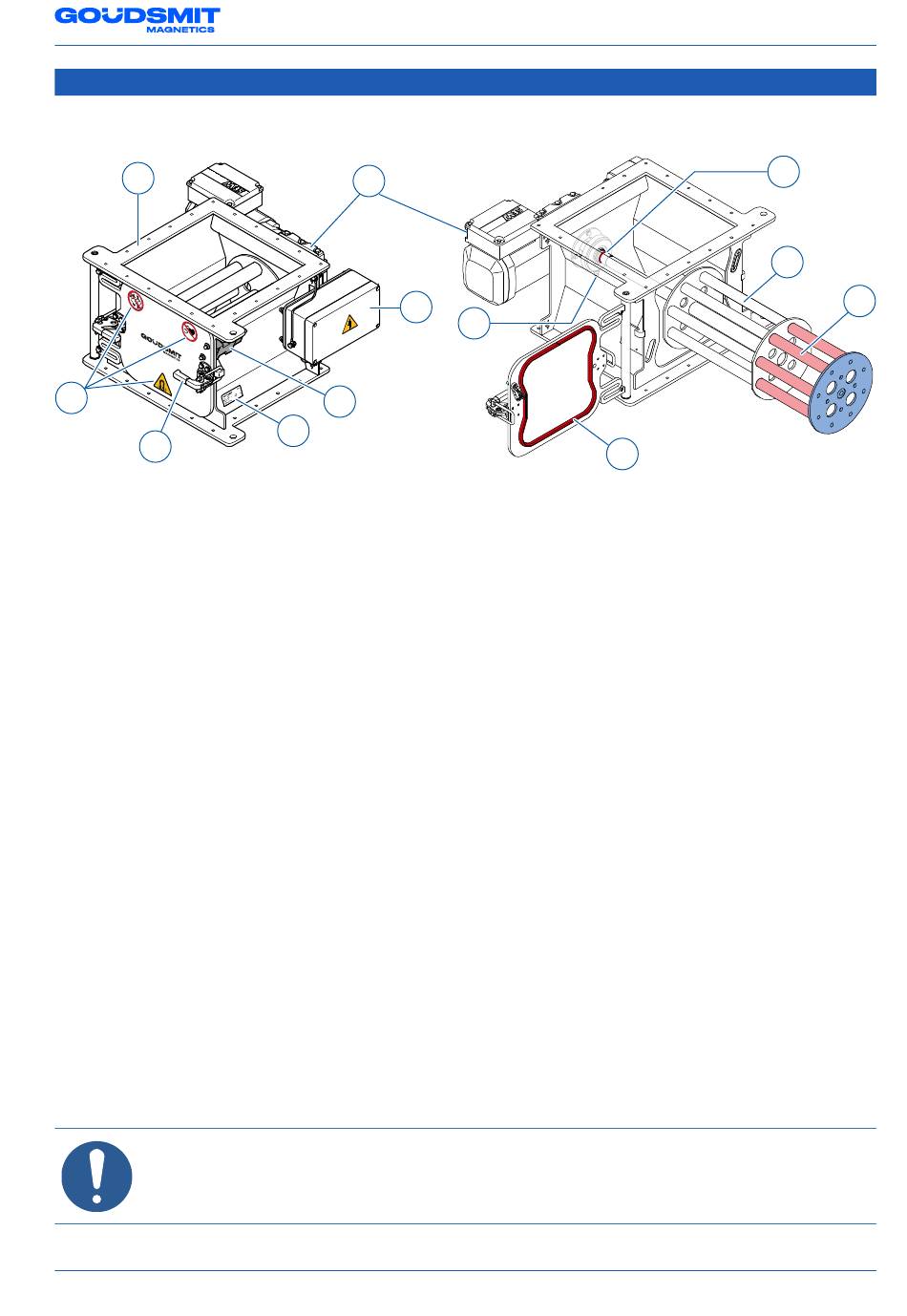

7.1 Construction
1
12
11
[1] Joint de bride
[2] Motoréducteur
[3] Joint torique
[4] Extracteur
● L'appareil se compose d'un aimant rotatif sur un arbre entraîné par un motoréducteur [2].
● L'unité magnétique se compose d'un rotor magnétique [5] et d'un extracteur [4]. Le rotor magnétique [5] est
équipé de plusieurs barreaux magnétiques dans des tubes en acier inoxydable à parois minces. L'extracteur
[4] se compose de 2 brides entre lesquelles sont soudés ou brasés des tubes.
● Le motoréducteur [2] est un moteur à bride et est monté directement sur le boîtier en acier inoxydable [1].
● Le caisson [1] est doté d'une bride d'entrée et de sortie avec des trous pour le boulonnage.
● La porte est rendue étanche à la poussière, à la saleté et à l'eau par un joint [6] et est fixée par des pinces à
action rapide [11].
● De manière standard, l'interrupteur de porte [9] est connecté au boîtier de commande [8]. Si la porte est ou-
verte alors que le moteur est en marche, le motoréducteur s'arrête immédiatement et l'unité magnétique
s'arrête de tourner. L'unité magnétique peut alors être inspectée et nettoyée.
● Dans certaines versions, l'arbre entre le moteur et le rotor magnétique est en outre prolongé par une douille
intermédiaire pour faciliter la détection des pertes d'huile moteur par l'arbre, afin de réduire encore le risque
de pénétration de l'huile moteur dans le caisson.
● Entre le caisson et le motoréducteur se trouve un écrou autobloquant ou un raccord d'air de nettoyage [7].
Si un écrou autobloquant est monté, l'appareil n'est PAS adapté à l'application d'une surpression.
7.2 Contenu de la livraison
Vérifiez, dès la livraison, si l'envoi :
- Présente des dommages et/ou défauts éventuels dus au transport. En cas de dommages, demandez au trans-
porteur un rapport de dommages de transport.
- Est complet.
Avis
En cas de dommage ou d'erreur d'expédition, contactez immédiatement Goudsmit Magne-
tics. Les coordonnées sont indiquées sur la page de titre du présent manuel.
