enphase COMMS-KIT-INT-02 Guide D'installation Rapide page 6

3.3 Câblage de commande (CTRL) entre les composants du système
Cette section fournit des directives de câblage de contrôle pour l'installation d'unités IQ Battery 5P avec un
Communications Kit 2 INT. Reportez-vous aux séquences de câblage suivantes pour comprendre la position de l'embase avec la
résistance de terminaison, l'ordre de câblage et l'emplacement du fil de décharge (drain) de terminaison.
REMARQUE : La longueur totale du câblage CTRL dans le système ne doit pas dépasser 100 m afin de garantir que le système
fonctionne conformément aux spécifications.
Veillez à ce que les indications suivantes soient respectées afin d'éviter toute défaillance lors de la mise en service du système :
• Une embase avec une résistance de terminaison doit être installé sur le composant situé à chaque extrémité du réseau de
communication.
• Le fil de décharge (drain) ne doit être terminé qu'à une seule extrémité du câblage de contrôle entre les composants du système.
• Il est recommandé de terminer le fil de décharge au niveau du composant à partir duquel le câblage de contrôle de la section est
initié.

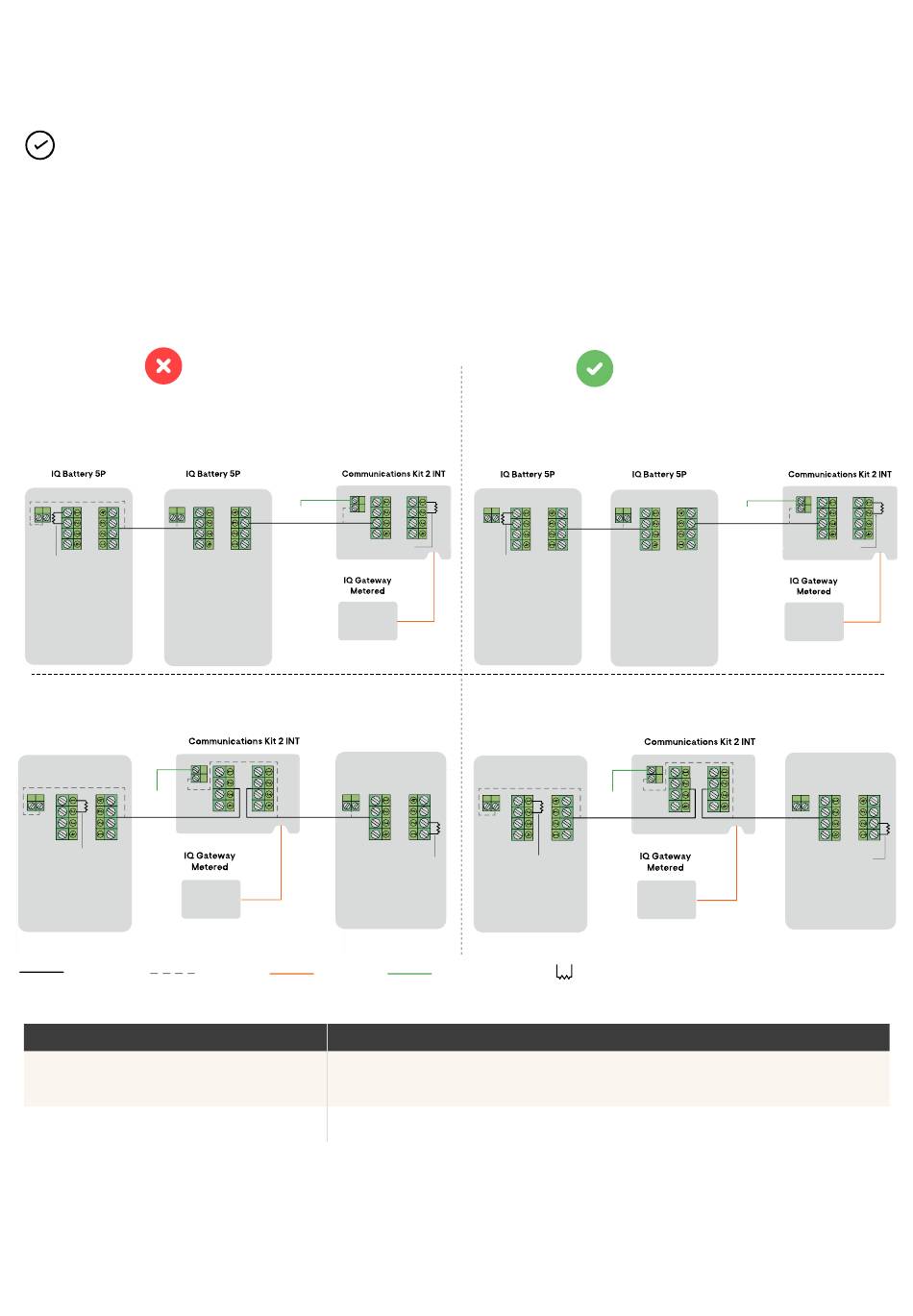

La figure suivante montre les deux séquences de câblage les plus courantes.
INCORRECT
Le fil de drainage est terminé aux deux extrémités de la
section de câblage de contrôle et de communication
Séquence 1
IQ Battery 5P > Communications Kit 2 INT
Résistance de terminaison
Séquence 2
IQ Battery 5P > Communications Kit 2 INT > IQ Battery 5P
IQ Battery 5P
Barrette
de terre
Résistance de terminaison
Légende
Cable CTRL
Le tableau suivant indique l'emplacement des résistances de terminaison pour les séquences précédentes :
Séquence du câblage de commande
Séquence 1
Séquence 2
Barrette
de terre
Résistance de terminaison
IQ Battery 5P
Résistance de terminaison
Fil de drain Cable USB
Emplacement de la résistance de terminaison
• IQ Battery 5P dans le bus de contrôle
• Communications Kit 2 INT
• Les deux IQ Battery 5P à chaque extrémité du bus de contrôle
Le fil de drainage est terminé à une seule extrémité de la
section de câblage de contrôle et de communication
Séquence 1
IQ Battery 5P > Communications Kit 2 INT
Résistance de terminaison
Séquence 2
IQ Battery 5P > Communications Kit 2 INT > IQ Battery 5P
IQ Battery 5P
Barrette
de terre
Résistance de terminaison
Barrette de terre Resistance de terminaison
6
CORRECT
Barrette
de terre
Installation
Résistance de terminaison
IQ Battery 5P
Résistance de terminaison
