1. Introduction
L' Enphase Communications Kit 2 INT permet une
communication filaire entre l'IQ Gateway Metered et
l'IQ Battery 5P à l'aide de câbles de communication.
Lisez et suivez tous les avertissements et toutes les instructions
de ce guide. Ne procédez pas si vous ne comprenez pas
entièrement les concepts, la terminologie ou les dangers décrits
dans ces instructions. Ces instructions ne constituent pas un
guide complet pour l'installation d'un système IQ Battery 5P.
Utilisez le guide d'installation rapide de l'IQ Battery 5P et
ce document pour planifier votre installation. Toutes les
installations doivent être conformes aux normes et codes
locaux.

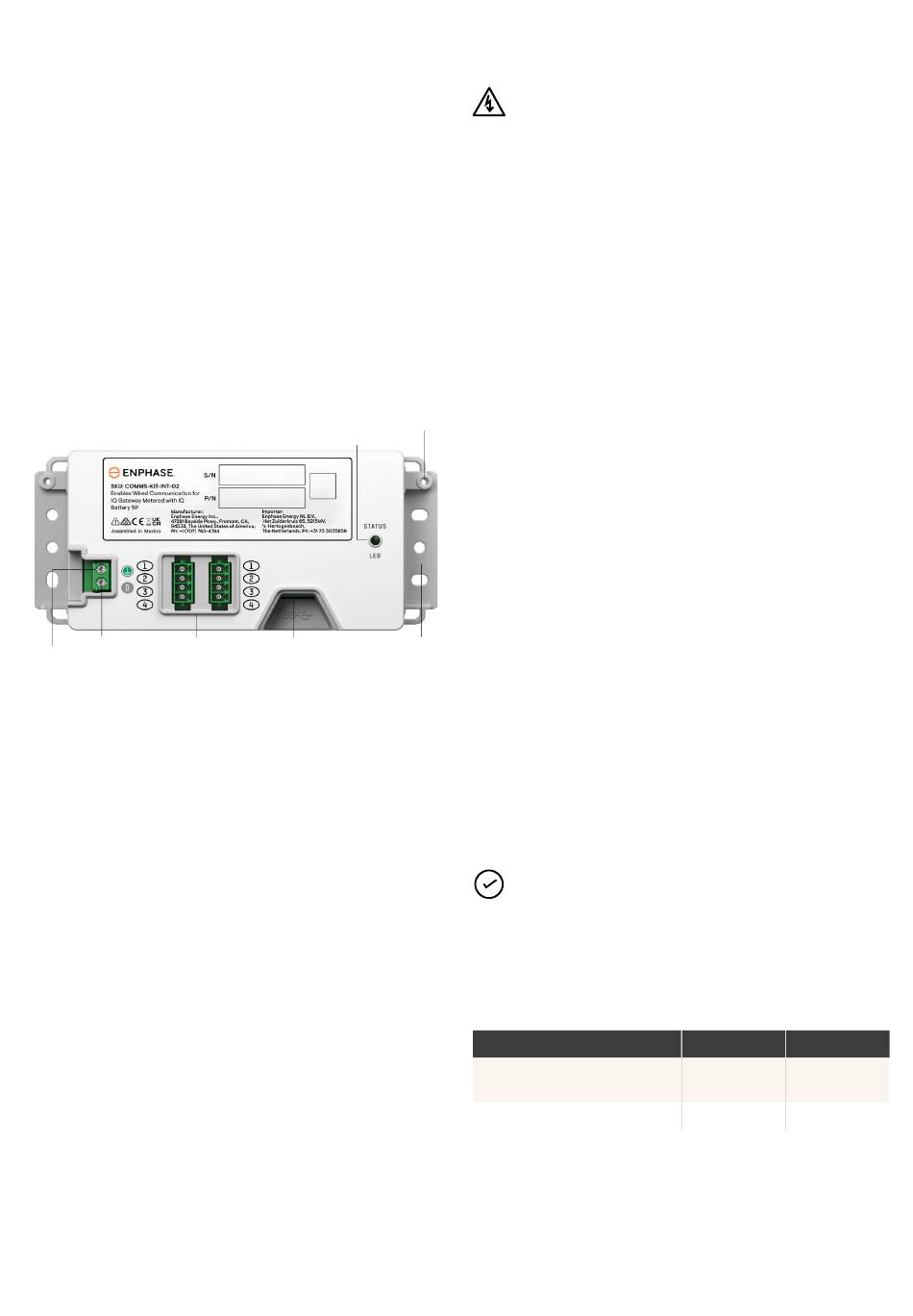

La figure suivante montre la vue avant du
Communications Kit 2 INT.
Fil de drain
Embases connections
males (CTRL)
Connexion du câble
de terre
2. Contenu
Le Communications Kit 2 INT permet à l'IQ Gateway Metered de
communiquer avec l'IQ Battery 5P. L'appareil dispose d'un port
USB Type-C, de deux ports de câble de communication et d'un
port de drain.
Le Communications Kit 2 INT comprend les accessoires
suivants :
• Un bornier de communication avec la résistance de
terminaison
• Un bornier de communication sans résistance
• Un câble USB Type-C vers USB Type-A de 400 mm avec
un adaptateur USB Type-A vers Type-A à angle droit de
200 mm.
• Serre-cables pour la gestion des câbles
• Adaptateurs et vis pour rail DIN
• Deux fiches de communication de rechange
Le port USB connecte le Communications Kit 2 INT à la
passerelle IQ Gateway (l'un ou l'autre des ports USB de
la passerelle IQ Gateway peut être utilisé). Cela permet la
communication entre l'appareil et la passerelle IQ Gateway. Les
Fiches de communications doivent être installés sur les borniers
de commande du Communications Kit 2 INT.
Point de vissage pour la fixation à l'arrière de l'enceinte
État de la LED
Port USB pour la
Ajouter des adaptateurs
connexion à
de rail DIN pour le
l'IQ Gateway Metered
branchement sur le rail DIN
3. Installation
DANGER : Risque de chocs électriques. Toutes les
sources de l'équipement en cours d'entretien doivent
être déconnectées à l'extérieur de l'appareil. Les circuits
de stockage doivent TOUJOURS être isolés au moyen
d'un disjoncteur ou d'un sectionneur avant toute
intervention sur une partie quelconque du système.
3.1 Installation et mise en service
1. Installez le Communications Kit 2 INT dans un boîtier IP54 ou
supérieur, en prévoyant un espace suffisant pour le passage
des câbles. Il est recommandé d'installer la passerelle
IQ Gateway et le Communications Kit 2 INT dans le même
boîtier.
2. L'ensemble doit avoir accès à une barrette de terre.
3. En fonction de la conception de votre installation,
déterminez si le Communications Kit 2 INT est un nœud
de terminaison ou un nœud de non-terminaison dans
la guirlande de dispositifs connectés par un câble de
communication de contrôle sur le site. La procédure
d'installation varie en conséquence, comme décrit plus loin
dans le document.
4. Assurez-vous que le système est hors tension avant de
commencer l'installation.
5. Assurez-vous que vous disposez des outils et du matériel
nécessaires à l'installation :
• Tournevis dynamométrique pour bornes et pince à
dénuder
• Câbles de communication
6. Branchez les fiches de commande câblés sur l'appareil. Voir
Câblage du Communications Kit 2 INT
7. Connectez le câble de la barre de terre au port PE de
l'appareil. Cela n'est nécessaire que si l'on connecte le fil
de drain du câble de communication de contrôle au port du
fil de drain du Communications Kit 2 INT.
8. Connectez l'appareil à un IQ Gateway Metered à l'aide du
câble USB fourni.
9. Allumez l'IQ Gateway Metered.
REMARQUE : Le Communications Kit 2 INT peut être
installé de deux manières. Le boîtier est livré avec des
adaptateurs pour rail DIN qui peuvent être connectés à
l'appareil pour le monter sur un rail DIN. L'appareil peut
également être vissé sur la paroi arrière du coffret à
l'aide des points de vissage situés aux extrémités de
chaque côté de l'appareil.
Les couples de serrage des câbles sont les suivants.
Type de câble
Câbles de communication de
contrôle
Câbles de terre
3.2 Câblage du Communications Kit 2 INT
Dénudez l'isolation du câble comme indiqué sur l'image
suivante. Ne conservez la résistance de terminaison que sur les
4
Introduction
à la page 4.
Taille du fil Couple
2
0,34 mm 0,2 N m
2
0,75 mm 0,2 N m
