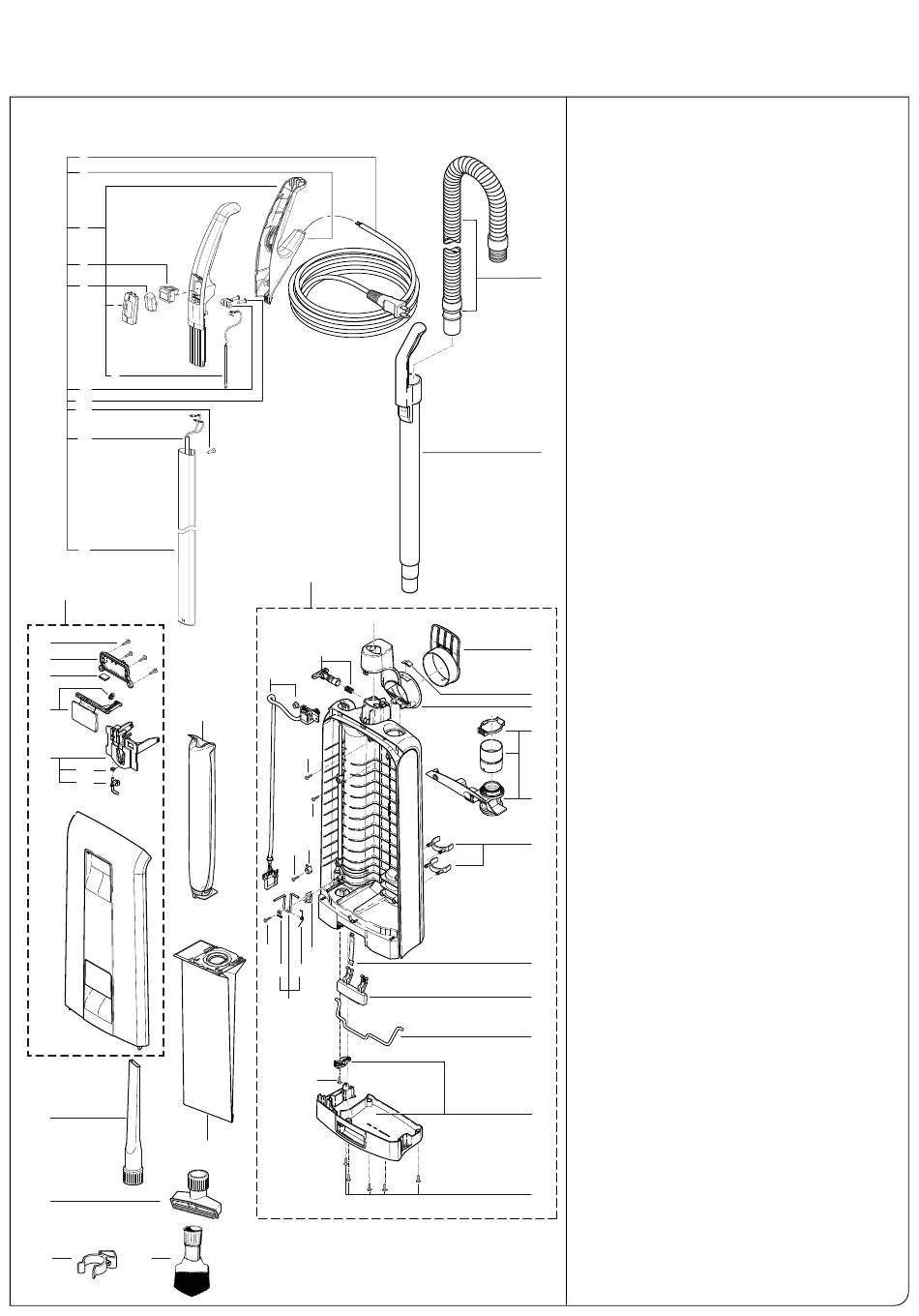

ESSENTIAL G4 | G5 SCHÉMA ET LISTE DES PIÉCES
#90406AM ESSENTIAL G4 - Gris Clair/Gris Noir
#90407AM ESSENTIAL G5 - Gris Clair/Gris Noir
4
3
2
5
6
7
9
8
60
61
10
11
41
62
35
36
37
45
38
39
40
50
46
51
53
54
23
28
29
63
64
30
62
62
31
34 33
32
62
Logement du Sac et Manche
#90406AM ESSENTIAL G4
#90407AM ESSENTIAL G5
Gris Clair/Gris Noir
Pos.
# de piéce Description
1
51132HGGS Manche et cordon, cpl., gris clair/
gris noir
2
51130HG
Poignée du manche, gris clair
(pos. 3, 7, 9 inclus)
15
3
5359HG
Œillet
4
5450DG
Cordon électrique
5
05113
Interrupteur
6
51073GS
Bouton de l'interrupteur, gris noir
7
51072HG
Support du bouton de l'interrupteur,
gris clair
8
5162
Serre-fils du cordon
9
5253UL
Fil–antistatique
10
5298ER
Cordon du manche, 2 fils
11
5187
Tube du manche
15
5040SB
Tuyau, cpl., argent
16
5045HG
Tube de nettoyage sans tuyau,
gris clair
16
17
51108HG
Crochet du cordon, gris clair
18
5146
Ressort d'arrêt
19
51109HG
Poignée de transport, gris clair
20
5424GS1
Anneau de retenue
21
51115HG
Couvercle interne, cpl.
22
1823HG
Bague d'attachement, gris clair
23
51150HG
Logement du sac, cpl., gris clair
24
5084
Ressort d' tige de sûreté
25
51103GS
Cran de serrure du logement du sac,
gris noir
26
5083
Tige de sûreté
27
51102HG
Base pare-chocs du logement du sac,
gris clair
17
28
51110ER
Cran de serrure avec ressort,
gris noir
29
51118ER
Cordon interne
18
30
5164
Serre-fils du cordon
19
31
5266
Serre-fils du cordon
32
5208
Cran de sûreté du filtre, cpl.,
20
incl. pos. 33+34
33
5210
Ressort de renvoi
34
1073
Attache
35
51159GS
Couvercle, gris noir
21
36
5319
Ressort du support du sac
37
51153GS
Bouton d'ouverture du couvercle,
gris noir
38
1847
Support du sac cpl.,
22
pos. 39+40 inclus
39
5091
Ressort du cran de sûreté
40
1817
Cran de sûreté
41
51151HG
Couvercle avant, cpl., gris clair
45
5036AM
Microfiltre pré-moteur
46
5093AM
Sac-filtré AeraPure™
50
1092JE
Suceur pour les recoinse, gris clair
51
1491JE
Embout pour les tissus
24
d'ameublement, gris clair
53
5460GS
Collier de montage avec vis,
25
gris noir
54
1387GS
Brosse à poussière, gris noir
60
0103
Vis C3,9x15
26
61
0129
Vis M4x12
62
01036
AMTEC vis 4x13 Tx20
63
01036SW
AMTEC vis 4x13 Tx20, noir
64
01047
AMTEC vis 3x12 Tx10, noir
27
62
13
