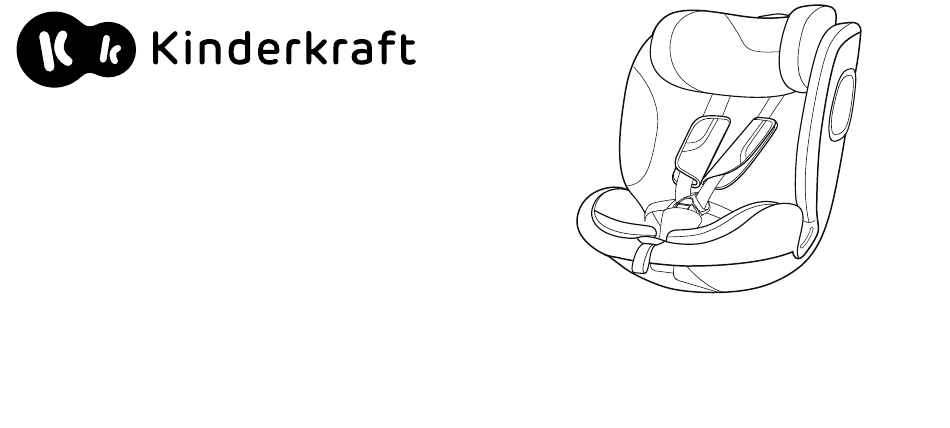

- Page 1 I-FIX ENDURA SAFE MODE D'EMPLOI MODÈLE : I-FIX ENDURA SAFE ECE R129.03 v.1.0...
- Page 2 1.0 Utilisation NOTE : Les illustrations des produits ne sont données qu'à titre d'exemple. Le siège auto a été conçu, testé et homologué conformément aux exigences du règlement n° 129 de la Commission économique pour l'Europe des Nations unies concernant l'homologation des dispositifs améliorés de retenue pour enfants (UN/ECE R129/03).
- Page 3 Taille de l'enfant Position du siège Installation du siège ISOFIX + jambe de force + sangles 61cm–105cm intérieures du harnais 76cm-105cm ISOFIX + jambe de force + sangles intérieures du harnais 100cm-150cm ISOFIX + sangles de harnais à 3 points...
- Page 4 2.0 Consignes de sécurité Prenez quelques minutes pour lire ce mode d'emploi afin d'assurer la sécurité de votre enfant. • N'installez PAS le siège sur un siège auto orienté dos à la route ou sur un siège auto orienté sur le côté. •...
- Page 5 ! AVERTISSEMENTS ! Le siège auto ne peut être modifié de quelque manière que ce soit sans l'approbation de l'autorité compétente en matière d'homologation. Le fait de ne pas installer le siège conformément aux instructions du fabricant peut entraîner des risques pour la vie et la santé. Pour garantir la sécurité...
- Page 6 Le siège doit être remplacé s'il a été soumis à des contraintes importantes Vérifiez régulièrement l'état technique du siège auto, en accordant une lors d'un accident de la route. attention particulière aux points de fixation, aux coutures et aux pièces de réglage.
- Page 7 3.0 Fixation de l'enfant 3.1 Fixation de l'enfant à l'aide des sangles internes du harnais 1. Appuyez sur le bouton de réglage du harnais tout en tirant sur les sangles du harnais. N'oubliez pas de ne pas tirer sur les coussinets d'épaule.
- Page 8 3.2 Réglage du harnais 1. Réduisez le jeu dans les sangles intérieures au niveau de la taille en tirant vers le haut sur la partie de l'épaule. 2. Tirez sur la sangle de réglage jusqu'à ce que le harnais repose à plat sur le corps de l'enfant.
- Page 9 Ajustez la hauteur des sangles d'épaule de manière à ce que la sangle entre dans le dossier du siège auto à plat, à l'horizontale, juste au-dessus des épaules de l'enfant.
- Page 10 3.3 Hauteur de l'appuie-tête 1. Desserrez complètement les sangles du harnais en appuyant sur le bouton et en tirant sur les sangles du harnais N'oubliez pas de ne pas tirer sur les épaulettes. 2. Saisissez le levier de réglage de la hauteur de l'appuie-tête, situé à l'arrière de l'appuie-tête, et tirez doucement vers le haut.
- Page 11 3.4 Mécanisme de réglage de l'inclinaison du siège 1. Tirez le levier de réglage de l'iclinaison du siège auto 2. Réglez l'angle du siège et relâchez le levier à la position souhaitée (l'une des quatre positions possibles). 3 Déplacez légèrement le siège jusqu'à ce que vous entendiez un clic. Important : Le siège peut être utilisé...
- Page 12 3.5 Mécanisme d’orientation Le mécanisme d’orientation est une fonction qui vous aide à positionner confortablement votre enfant ou à le retirer du siège. 1. Tirez sur le levier d’orientation situé à la base du siège. 2. Faites pivoter le siège du côté souhaité, puis relâchez le levier. Vous entendrez un clic, indiquant que le siège est verrouillé...
- Page 13 4.0 Installation dans le véhicule 4.1 Installation de la base 1. Avant de placer la base sur le siège de la voiture, dépliez la jambe de force. 2. Placez la base sur le siège et, tout en maintenant les boutons de déverrouillage du connecteur Isofix enfoncés, étendez la base aussi loin que possible.
- Page 14 ATTENTION : Il ne faut jamais monter la jambe de force sur la boîte de rangement dans le plancher du véhicule, car celle-ci risque de s'effondrer en cas d'accident ; en cas de doute, consultez le mode d'emploi du véhicule. ATTENTION : La jambe de force ne doit jamais pendre en l'air et aucun objet ne doit être placé...
- Page 15 5.0 Rétraction du harnais à 5 points 1. Desserrez complètement les ceintures de sécurité en appuyant sur le bouton et en tirant sur les ceintures de sécurité. N'oubliez pas de ne pas tirer sur les épaulettes. 2. Placez l'appuie-tête dans la position la plus haute. 3.
- Page 16 7. Passez la boucle par l'ouverture de la housse. 8. Détachez les élastiques et découvrez le dossier de l'assise 9. Poussez les attaches dans les endroits appropriés du dossier de l'assise. 10. Placez la boucle dans le compartiment de rangement du siège. 11.
- Page 17 6.0 Installation du siège auto Note : Le siège auto ne peut être installé dans la voiture que sur une base ISOFIX ENDURA SAFE FX. 6.1 Enfants d'une taille comprise entre 61 et 105 1. Installez la base ISOFIX avec la jambe de force étendue sur le siège de la voiture (voir la section 4.1 pour une description détaillée de l'installation de la base).
- Page 18 5. Installez l'enfant dans le siège 6. Attachez votre enfant à l'aide des sangles internes du harnais. IMPORTANT : Si votre enfant a déjà atteint 76 cm, retirez l'insert intérieur avant de l'installer dans le siège.
- Page 19 6.2 Enfants d'une taille comprise entre 76 et 105 cm 1. Installez la base Isofix en dépliant la jambe de force sur le siège de la voiture (voir section 4.1 pour une description détaillée du montage de la base). Assurez-vous que la base est correctement installée en vérifiant les indicateurs d'installation sur la base (indicateur Isofix et indicateur de jambe de force).
- Page 20 4. Installez l'enfant dans le siège auto 5. Attachez l'enfant à l'aide des sangles internes du harnais.
- Page 21 6.3 Enfants d'une taille comprise entre 100 et 150 cm Important : Le siège doit être en position verticale pour les enfants de 100 à 150 cm. Lors de l'utilisation du siège pour les enfants de 100 à 150 cm, celui-ci doit être en position verticale. 1.
- Page 22 6. Faites passer la ceinture latérale dans le guide vert de la ceinture latérale. 7. Passez la ceinture du véhicule à travers les deux guides de ceinture latérale. Attachez la ceinture du véhicule. Vous entendrez un clic. Guide la ceinture latérale Guide de la ceinture abdominale...
- Page 23 7.0 Démontage du siège auto 7.1 Démontage du siège auto 1. Soulevez le levier de verrouillage de la base vers le haut et maintenez- 2. Soulevez le siège auto.
- Page 24 7.2 Retrait de la base ISOFIX ENDURA SAFE FX 1. Relevez la jambe de force à l'aide du bouton de réglage de l'extension de la jambe de force. 2. Appuyez sur les boutons de déverrouillage Isofix et faites glisser les bras dans la base.
- Page 25 7.3Retrait de la housse 1. Détachez les ceintures de sécurité autant que possible en appuyant sur le bouton et en tirant sur les ceintures de sécurité. Ne pas tirer sur les épaulettes. 2. Réglez l'appuie-tête à la position la plus haute 3.
- Page 26 6. En commençant par le bas du siège, décrochez les élastiques et retirez la housse avec précaution. 7. Tout en tirant sur le tissu, éloignez-le des guides de la ceinture et du bouton de réglage de la ceinture. 8. Tendez le tissu et faites-le glisser pour l'éloigner des panneaux de côté.
- Page 27 7.4 Installation de la housse Pour réinstaller la housse, il suffit d'inverser la séquence des étapes ci- dessus. Fixez la housse aux points de fixation du siège. Commencez par placer la housse sur la coque du siège et enfin sur la section de l'appui- tête.
- Page 28 Le texte intégral des conditions générales de la garantie est disponible sur le site WWW.KINDERKRAFT.COM • La housse peut être retirée et lavée à la main à 30°C. • Il faut respecter les instructions de lavage figurant sur l'étiquette de la housse.
