Connexion Ethernet
REMARQUE IMPORTANTE : Generac exige que
tous les composants du système PWRcell soient
connectés à Internet et que cette connexion soit
maintenue pendant toute la période de garantie. La
connectivité Internet est établie au moyen de
l'onduleur PWRcell. Par l'installation de l'onduleur
PWRcell et sa connexion à Internet, le client accepte
que Generac puisse contrôler à distance l'utilisation
et l'état du système et mettre à jour le micrologiciel
du système, s'il y a lieu, sans autre forme de préavis.
Si le système PWRcell perd la connexion Internet
pendant une période prolongée, Generac peut ne pas
être en mesure de fournir d'importantes remises à
niveau à distance. Dans ces situations, Generac peut
ne pas être en mesure d'honorer la garantie
complète.
•
Voir l'emplacement du port Ethernet de l'onduleur
à la section Accéder au compartiment de
câblage.
•
Utiliser une bride de cordon ou un connecteur
réducteur de tension adapté lors de la pose du
câble Ethernet avec un conduit.
•
Le câble Ethernet Cat 5 ne doit pas dépasser
100 m (328 pi) de longueur.
•
Une connexion Internet large bande d'un débit
montant/descendant de 5 Mbit/s est requise.
•
Les onduleurs connectés par un routeur à un
réseau DHCP détectent automatiquement les
paramètres de configuration.
•
Pour la configuration
Configuration des paramètres IP
REMARQUE : Il incombe à l'installateur de vérifier que
la connexion Internet est fiable et sûre. Generac
conseille d'utiliser une connexion câblée pour assurer la
connectivité Internet. Generac ne préconise pas l'emploi
de périphériques de réseau sans fil ou par courants
porteurs en ligne. L'emploi de tels moyens est à la
discrétion de l'utilisateur.
REMARQUE : Le câble Ethernet tiré doit être utilisé
exclusivement par l'onduleur. Ce câble ne peut pas être
connecté en série à un autre périphérique, y compris à
un autre onduleur.
REMARQUE : Un câble basse tension de classe 2 doit
être installé indépendamment des autres conducteurs
d'alimentation. Pour plus d'information, voir NEC
725.136.
Configuration des paramètres IP statiques
REMARQUE : Sur les réseaux non configurés pour
DHCP, utiliser l'adresse MAC pour localiser le dispositif
sur le réseau.
Manuel d'installation et d'utilisation de l'onduleur Generac PWRcell
IP manuelle, voir
statiques.
Pour configurer manuellement les paramètres :
1. Dans la page de dispositif REbus Beacon de
l'écran d'interface de l'onduleur, sélectionner
Installer Tool (Outil d'installation). Pour plus
d'information, voir
configuration des installations (en
2. Après s'être connecté à l'outil de configuration des
installations, sélectionner Beacon dans le menu.
3. Sélectionner Simple
(Paramètres réseau IP simple). Voir
4. Ajuster les données de configuration de réseau
suivant s'il y a lieu.
•
Name (Nom)
•
Config
•
Address (Adresse)
•
Netmask (Masque de réseau)
•
Gateway (Passerelle)
•
DNS1
•
DNS2
•
MAC
5. Appuyer sur Submit (Soumettre) pour valider les
paramètres.

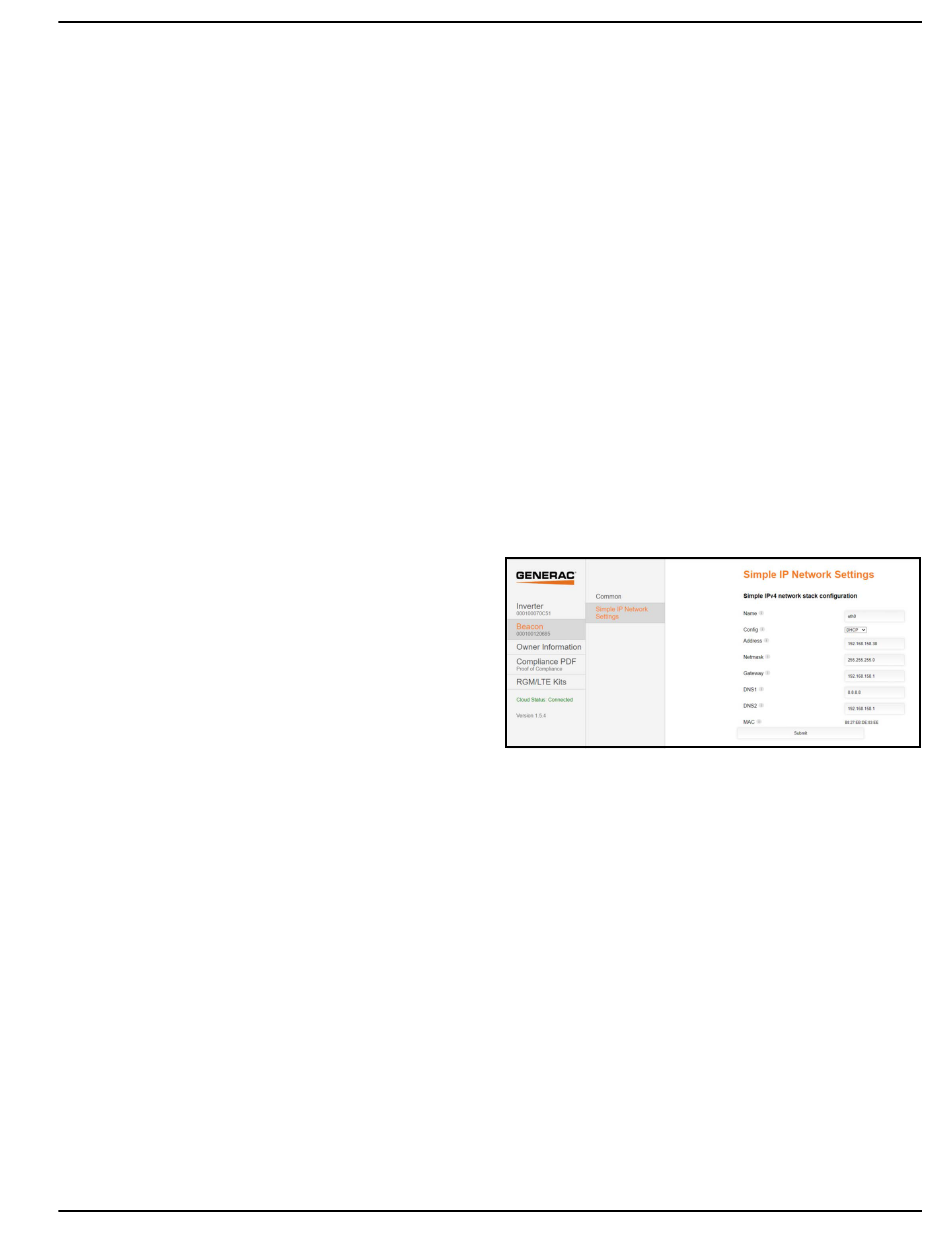

Figure 5-14. Configurer les paramètres IP statiques
REMARQUE : S'adresser à l'administrateur du réseau
pour connecter l'onduleur PWRcell à un réseau restreint.
REMARQUE : Pour afficher les données du système
PWRcell dans l'application PWRview, l'onduleur PWRcell
doit disposer d'une connexion Internet fiable.
Vérification de la connectivité
REMARQUE : Utiliser un ordinateur portable ou un
autre appareil pour vérifier la connexion Internet sur le
câble Cat 5 posé lors de l'installation.
Pour qu'il y ait une connexion correcte, les conditions
suivantes doivent être remplies :
•
Le voyant Internet du tableau de commande doit
être allumé.
REMARQUE : Attendre au moins 5 minutes une fois
que le voyant bleu est allumé pour s'assurer que la
connexion est stable.
Raccordements électriques
Accès à l'outil
option).
IP Network Settings
Figure 5-14.
