Installation Du Disque Ssd M.2 2280 Pcie - Dell Optiplex 7080 Format Compact Guide De Maintenance

Étapes

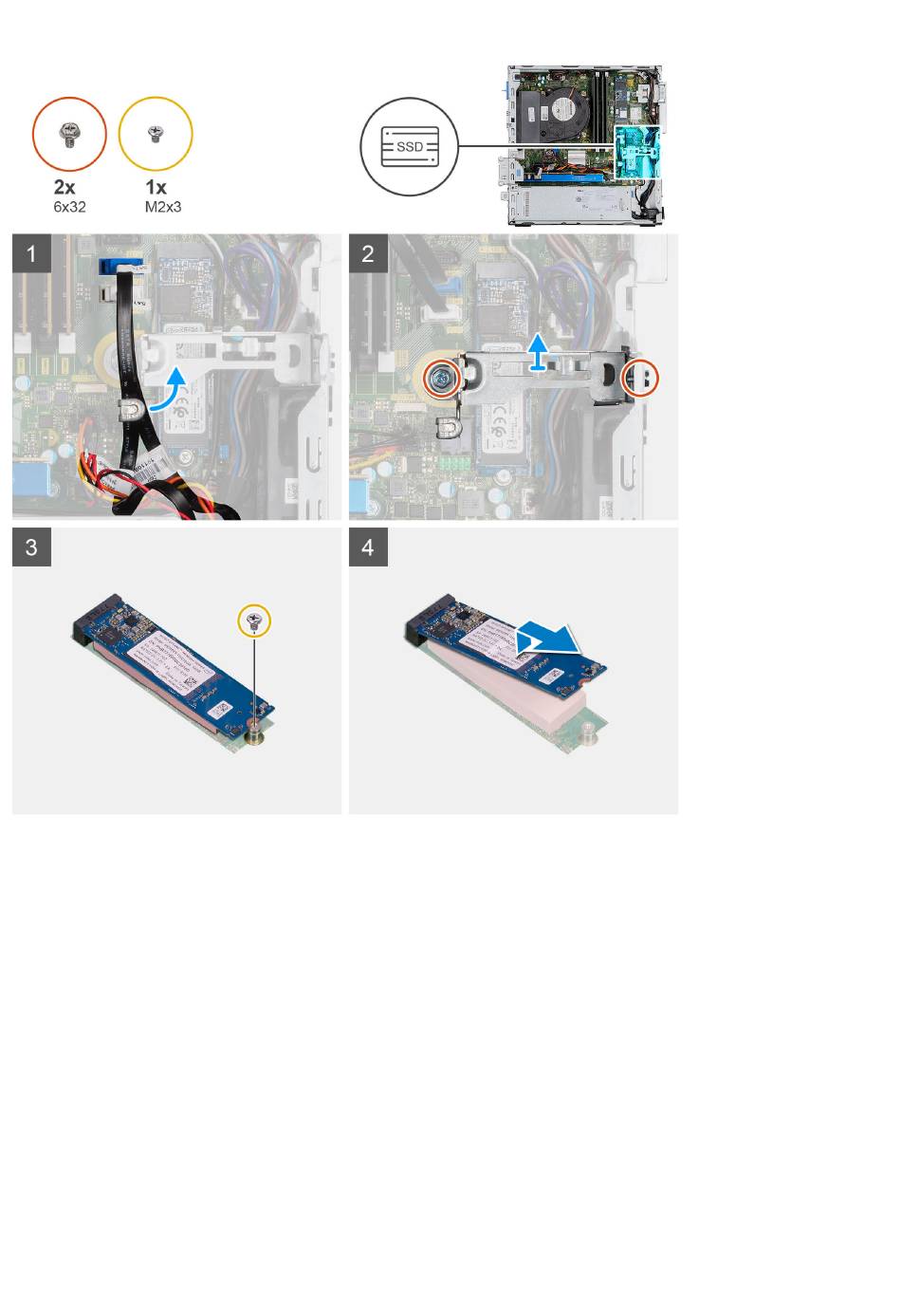

1. Déplacez les câbles maintenus par la patte de gestion des câbles pour accéder au support métallique situé en dessous.
2. Retirez les deux vis (6x32) fixant le support métallique et soulevez-le pour le retirer du système.
3. Retirez la vis (M2x3) qui fixe le disque SSD à la carte système.
4. Faites glisser et soulevez le disque SSD hors de la carte système.

Installation du disque SSD M.2 2280 PCIe

Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.
À propos de cette tâche
L'image suivante indique l'emplacement du disque SSD et fournit une représentation visuelle de la procédure d'installation.
30 Informations pour un dépannage sur site
