AEMC Instruments PEL 52 Notice De Fonctionnement page 36

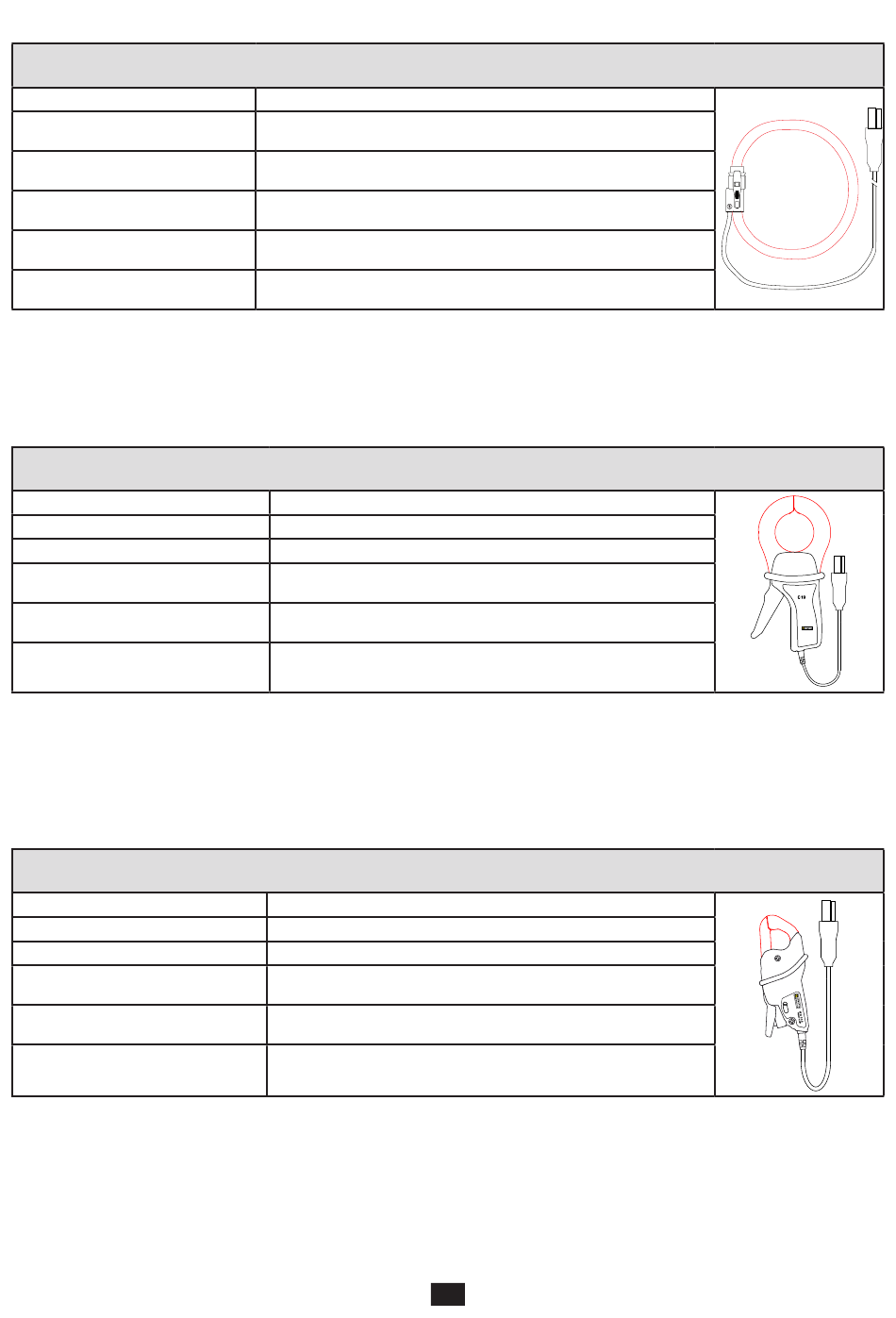

c) AmpFlex ® 193
Gamme nominale
Gamme de mesure
Diamètre maximal d'enserrage
(suivant modèle)
Influence de la position du conduc-
teur dans le capteur
Influence d'un conducteur adjacent
parcouru par un courant AC
Sécurité
Remarque : Les courants < 0,5 A pour la gamme 300 A et < 1 A pour la gamme 3 000 A sont mis à zéro.
d) Pince SR193
Gamme nominale
Gamme de mesure
Diamètre maximal d'enserrage
Influence de la position du conduc-
teur dans la pince
Influence d'un conducteur adjacent
parcouru par un courant AC
Sécurité
Remarque : Les courants < 1 A sont mis à zéro.
e) Pince MN93
Gamme nominale
Gamme de mesure
Diamètre maximal d'enserrage
Influence de la position du conduc-
teur dans la pince
Influence d'un conducteur adjacent
parcouru par un courant AC
Sécurité
Remarque : Les courants < 0,5 A sont mis à zéro.
AmpFlex
300 / 3 000 Aac
0,5 à 360 Aac pour la gamme 300
1 à 3 600 Aac pour la gamme 3 000
Longueur = 609 mm (24 in); Ø = 190 mm (7.48 in)
Longueur = 910 mm (36 in); Ø = 290 mm (11.42 in)
≤ 2 % partout et ≤ 4 % près de l'encliquetage
> 40 dB typique à 50/60 Hz partout et > 33 dB près de l'encliquetage
IEC/EN 61010-2-032 ou BS EN 61010-2-032, degré de pollution 2,
600 V catégorie IV, 1000 V catégorie III
Tableau 10
Pince SR193
1000 Aac
1 à 1200 Aac (I >1000 A pendant 5 minutes au maximum)
52 mm
< 0,1%, de DC à 440 Hz
> 40 dB typique à 50/60 Hz
IEC/EN 61010-2-032 ou BS EN 61010-2-032, degré de pollution
2, 600 V catégorie IV, 1000 V catégorie III
Tableau 11
Pince MN93
200 Aac pour f ≤1 kHz
0,5 à 240 Aac max (I >200 A non permanent)
20 mm
< 0,5%, à 50/60 Hz
> 35 dB typique à 50/60 Hz
IEC/EN 61010-2-032 ou BS EN 61010-2-032, degré de pollution
2, 300 V catégorie IV, 600 V catégorie III
Tableau 12
