Manuels Connexes pour AEMC Instruments PEL 52
Sommaire des Matières pour AEMC Instruments PEL 52

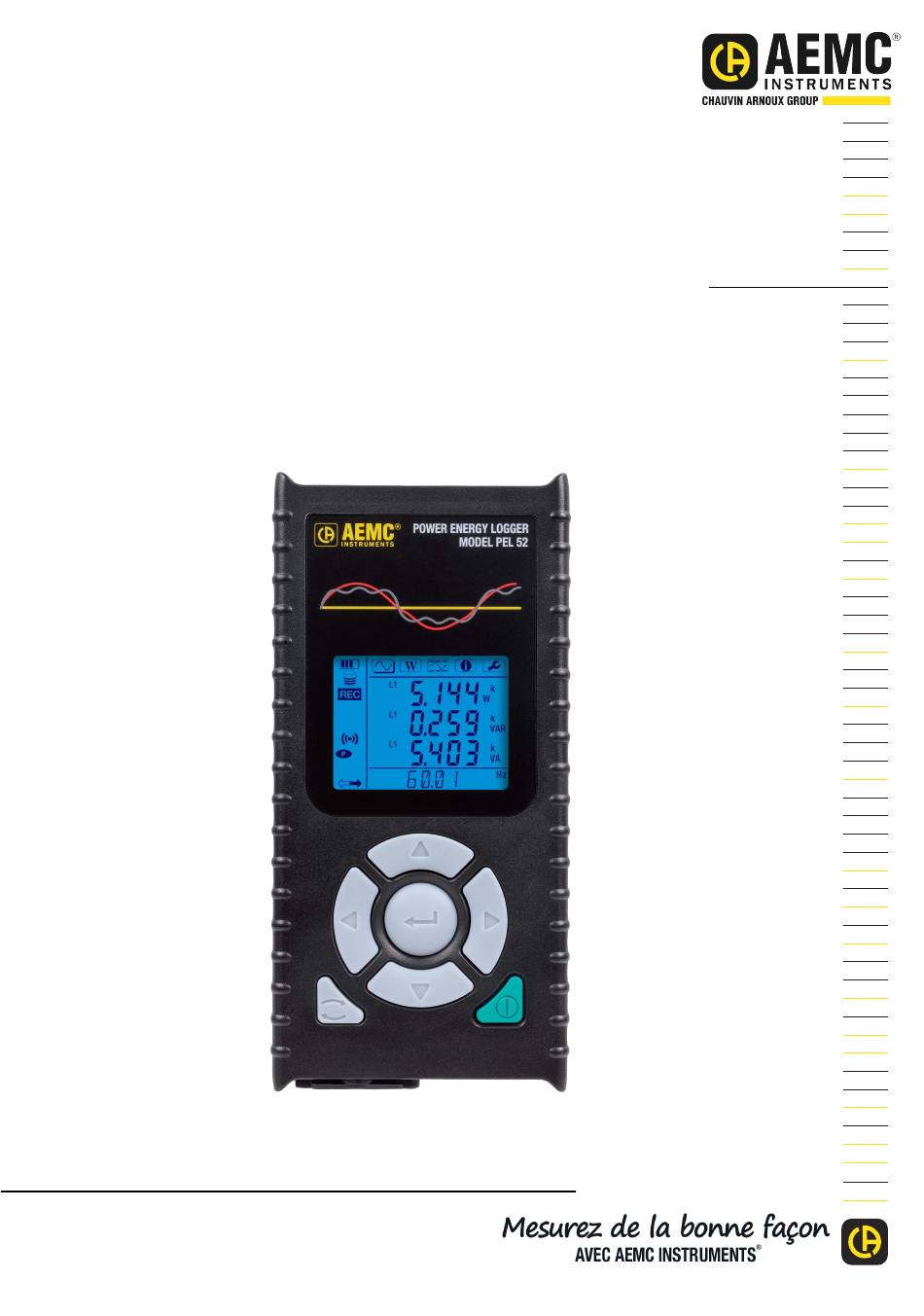

- Page 1 Notice de Fonctionnement FRANÇAIS Enregistreur de Puissance et d’Énergie Modèle PEL 52 ENREGISTREUR DE PUISSANCE ET D’ÉNERGIE...
- Page 2 Vous venez d’acquérir un enregistreur de puissance et d’énergie PEL 52 et nous vous remercions de votre confiance. Pour obtenir le meilleur service de votre appareil : ■ lisez attentivement cette notice de fonctionnement ■ respectez les précautions d’emploi. ATTENTION, risque de DANGER ! L’opérateur doit consulter la présente notice à chaque fois que ce symbole de danger est rencontré.
- Page 3 PRÉCAUTIONS D’EMPLOI Cet appareil est conforme aux normes de sécurité IEC/EN 61010-2-30 ou BS EN 61010-2-030, les cordons sont conformes à l’IEC/ EN 61010-031 ou BS EN 61010-031 et les capteurs de courant sont conformes à l’IEC/EN 61010-2-032 ou BS EN 61010-2-032 pour des tensions jusqu’à...
- Page 4 1.2. Accessoires .................................6 1.3. Rechanges ..................................6 1.4. Charge de la batterie ..............................6 2. PRÉSENTATION DES APPAREILS ...........................7 2.1. Description ...................................7 2.2. PEL 52 ..................................8 2.3. Bornier ..................................8 2.4. Dos ....................................9 2.5. Logement carte SD ..............................9 2.6. Montage ..................................10 2.7. Fonctions des touches ...............................10 2.8.
- Page 5 Enregistreur de Puissance Sac de transport souple (2) 2) MiniFlex ® MA193-10-BK Cat. #2126.71 et d’Énergie PEL 52 Cat. #2140.48 *Inclus avec le Cat. #2137.69 Cat. #2137.69 uniquement (1) USB SD - lecteur de carte (1) 1) Cordon sect 1.6 m Adaptateur cordon Cat.
- Page 6 1 Cordons noir de 3 m (10 pieds) avec 1 pince crocodile noir............Cat. #2140.44 USB SD - lecteur de carte pour PEL 102, PEL 103 & PEL 52............Cat. #5000.45 Pour les accessoires et les rechanges, consultez notre site Internet : www.aemc.com/store...
- Page 7 PEL: Power & Energy Logger (enregistreur de puissance et d’énergie) Les PEL 52 sont des enregistreurs de puissance et d’énergie monophasées et split-phase simples à utiliser. Ils disposent d'un grand afficheur LCD rétroéclairé et d'une carte SD pour stocker les mesures.
- Page 8 2.2. PEL 52 Bornes de mesure. Afficheur LCD rétroéclairé. Touches de navigation. Touche Marche / Arrêt. Touche Sélection. Logement de la carte SD. Figure 3 2.3. BORNIER PEL 52 600 V 600 V CAT III 3 entrées tension (fiches banane de sécurité).
- Page 9 2.4. DOS 4 patins anti-dérapants. 2 aimants. Figure 5 2.5. LOGEMENT CARTE SD Le PEL ne doit pas être utilisé lorsque le logement de la carte SD est ouvert. Avant d'ouvrir le logement de la carte SD, débranchez l'appareil et éteignez-le. Pour déverrouiller le capuchon de protection, tournez la vis d'un quart de tour.
- Page 10 2.6. MONTAGE En tant qu’enregistreur, le PEL est destiné à être installé pour une durée assez longue dans un local technique. Le PEL doit être placé dans une pièce bien ventilée dont la température ne doit pas dépasser les valeurs spécifiées au § 6.5. Le PEL peut être monté...
- Page 11 2.8.1. ICÔNES D'ÉTAT Icône Description Indique l'état de charge de la batterie. Lorsqu'il clignote, il faut recharger la batterie. Indique le remplissage de la carte mémoire. Lorsqu'il clignote, la carte SD est absente ou verrouillée. Lorsqu'il clignote, c'est qu'un enregistrement est programmé. Lorsqu'il est allumé...
- Page 12 2.10. WI-FI ERROR MESSAGES Les principaux messages concernent le WiFi AP CONFIG TCPIP FAILED Mode AP : échec de la configuration du TCP/IP AP DHCP SERVER FAILED Mode AP : échec du démarrage du serveur DHCP AP MODE START FAILED Mode AP : échec du démarrage du mode AP AP POWER MODE FAILED Mode AP : échec de la configuration du mode d'économie d'énergie max...
- Page 13 3. FONCTIONNEMENT Le PEL doit être configuré avant tout enregistrement. Les différentes étapes de cette configuration sont : ■ Établir une liaison wifi avec le PC (pour utiliser le logiciel Panneau de Commande PEL voir § 5). ■ Choisir le branchement selon le type réseau de distribution. ■...
- Page 14 3.2. CONFIGURATION DE L’APPAREIL Il est possible de configurer quelques fonctions principales directement sur l’appareil. Pour une configuration complète, utilisez le logiciel Panneau de Commande PEL (voir § 5) une fois la communication wifi établie. Pour entrer dans le mode Configuration via l’appareil, appuyez sur les touches ◄ ou ► jusqu’à ce que le symbole soit sélectionné.
- Page 15 Dans la liste, choisissez votre appareil. Figure 12 ■ Lancez le logiciel d'application Panneau de Commande PEL (voir §. 5). ■ Selectionner Appareil, Ajouter un appareil, PEL 52, en Wi-Fi point d'accès. Cette connexion au logiciel Panneau de Commande PEL permet : ■...
- Page 16 En cas de perte des identifiants et du mot de passe, vous pouvez revenir à la configuration usine (voir § 3.2.5) 2) Procédure de connexion en Wi-Fi (suite) Une fois votre appareil connecté en Wi-Fi point d'accès, vous pouvez le connecter en wifi routeur. Cela vous permettra d'accéder à...
- Page 17 ■ Dans Panneau de Commande PEL, modifiez la connexion en Ethernet (LAN ou Wi-Fi) et entrez l'adresse IP de votre appareil, port 3041, protocole UDP. Vous pouvez ainsi connecter plusieurs PEL sur le même réseau. DataViewSync™ Figure 14 Con iguration de la connexion au DataViewSync™...
- Page 18 Appuyez sur la touche ▼ pour passer à l’écran suivant. Figure 16 Branchez le ou les capteurs de courant. Le capteur de courant est automatiquement détecté par l’appareil. Pour le PEL 52, si deux capteurs de courant sont branchés, ils doivent être identiques. Pour les capteurs AmpFlex ou MiniFlex , appuyez sur la touche pour choisir 300 ou 3000 A.
- Page 19 3.2.5. RESET Appuyez sur la touche ▼ pour passer à l’écran suivant. Figure 18 Pour remettre l'appareil dans la configuration de wifi par défaut (wifi direct, suppression du mot de passe), appuyez sur la touche L'appareil demande une confirmation avant d'effectuer le reset. Appuyez sur la touche pour valider et sur n'importe quelle autre touche pour abandonner.
- Page 20 Sur le deuxième onglet, vous pouvez consulter les mesures : Figure 20 Sur le troisième onglet, vous pouvez consulter les informations de l'appareil : Figure 21...
- Page 21 Sur le quatrième onglet, vous pouvez consulter les informations concernant l'enregistrement en cours ou le dernier enregistrement effectué. Figure 22 3.4. INFORMATION Pour entrer dans le mode Information, appuyez sur la touche ◄ ou ► jusqu’à ce que le symbole soit sélectionné.
- Page 22 ■ Période d’agrégation ▼ ■ Date Année, mois, jour ▼ ■ Heure Heure, minute, seconde ▼ ■ Adresse IP (défilante) ▼ ■ Version du logiciel et numéro de série défilant.
- Page 23 4. UTILISATION Une fois l’appareil configuré, vous pouvez l’utiliser. 4.1. RÉSEAUX DE DISTRIBUTION ET BRANCHEMENTS DU PEL Bancher les capteurs de courant et les cordons de mesure de tension sur votre installation en fonction du type de réseau de distribution. Source Charge Vérifiez toujours que la flèche du capteur de courant est dirigée vers la charge.
- Page 24 4.1.3. SPLIT-PHASE 3 FILS (SPLIT-PHASE) À PARTIR D’UN TRANSFORMATEUR À PRISE MÉDIANE) : 2P-3W2I Pour les mesures de split-phase à 3 fils avec 2 capteurs de courant : ■ Branchez le cordon de mesure N sur le conducteur du neutre ■...
- Page 25 4.3.1. MODE DE MESURE Ce mode permet d'afficher les valeurs instantanées : tension (V), courant (I), puissance active (P), puissance réactive fondamentale (Qf), puis-sance apparente (S), fréquence (f), facteur de puissance (PF), déphasage (φ). L’affichage dépend du réseau configuré. Appuyez sur la touche ▼ pour passer d’un écran au suivant. Monophasé...
- Page 26 Monophasé 3 ils 2 courants (1P-3W2I) et split-phase 3 ils (2P-3W2I) φ (I φ (V ▼ φ (I ▼ φ (I ▼ ▼ Somme des puissances sur L1 et L2. Si un capteur de courant n'est pas détecté, toutes les grandeurs qui dépendent de ce courant (courant, angle, puissances, PF) ne sont pas définies (affichage de - - - - ).
- Page 27 4.3.2. MODE ÉNERGIE Ce mode permet d'afficher l’énergie : énergie active (Wh), énergie réactive (varh), énergie apparente (VAh). Les énergies affichées sont les énergies totales, de la source ou de la charge. L’énergie dépend de la durée. Appuyez sur la touche ▼ pour passer d’un écran au suivant. Vous ferez défiler successivement : ■...
- Page 28 Monophasé 3 ils 2 courants (1P-3W2I) et split-phase 3 ils (2P-3W2I) ▼ ▼ ▼ ▼ Somme des puissances sur la charge sur L1 et L2.
- Page 29 ▼ ▼ ▼ Somme des puissances sur la source sur L1 et L2.
- Page 30 Un message d’avertissement similaire à celui ci-dessous apparaît. Cliquez sur OK. Il n'y a pas de liaison USB sur les PEL 52, donc ne tenez pas compte de ce message automatique qui sert pour les autres appareils de la gamme PEL.
- Page 31 Panneau de configuration PEL . 3. Sélectionnez Instrument dans le menu, puis Ajouter un instrument. 4. Passez par le processus d’ajout de l’instrument PEL 51 ou PEL 52. Reportez-vous au fichier PEL HELP si vous avez besoin d’aide. 5. Une fois l’instrument ajouté, sélectionnez Configurer dans le menu Instrument ou cliquez sur l’icône Configurer dans la barre d’outils.
- Page 32 5.3. REGISTRADOR DE POTENCIA (PEL) Y ENERGÍA APLICACIÓN ANDROID™ Une autre façon de se connecter à un instrument PEL est d’utiliser l’enregistreur de puissance et d’énergie (PEL) Application Android. Cette application, qui peut être téléchargée gratuitement sur Google Play Magasin (https://play.google.com/store/apps/details?id=com.aemc.pel&hl=en) vous permet de travailler avec un instrument PEL à...
- Page 33 6. CARACTÉRISTIQUES TECHNIQUES 6.1. CONDITIONS DE RÉFÉRENCE Paramètre Conditions de référence Température ambiante 23 ± 2 °C Humidité relative 45 à 75% HR Tension Pas de composante DC Courant Pas de composante DC Tension de phase [100 Vrms ; 600 Vrms ] sans DC (< 0.5%) Tension d'entrée des entrées de courant [50 mV;...
- Page 34 6.2.3. INCERTITUDE INTRINSÈQUE (HORS CAPTEURS DE COURANT) Avec : ■ R : valeur affichée. ■ I : courant nominal du capteur courant pour une sortie de 1 V, voir Tableau 16 et Tableau 17 . ■ P et S : puissances active et apparente pour V = 230 V, I = Inom et PF = 1. ■...
- Page 35 6.2.4. CAPTEURS DE COURANT 6.2.4.1. Précautions d'utilisation Reportez-vous à la fiche de sécurité fournie ou à la notice de fonctionnement téléchargeable. Les pinces ampèremétriques et les capteurs de courant flexibles servent à mesurer le courant circulant dans un câble sans ouvrir le circuit.
- Page 36 c) AmpFlex ® AmpFlex ® Gamme nominale 300 / 3 000 Aac 0,5 à 360 Aac pour la gamme 300 Gamme de mesure 1 à 3 600 Aac pour la gamme 3 000 Diamètre maximal d’enserrage Longueur = 609 mm (24 in); Ø = 190 mm (7.48 in) (suivant modèle) Longueur = 910 mm (36 in);...
- Page 37 f) Pince MN193 Pince MN193 Gamme nominale 5 A et 100 Aac 5 mA à 6 Aac pour la gamme 5 A Gamme de mesure 0,2 à 120 Aac pour la gamme 100 A Diamètre maximal d'enserrage 20 mm Influence de la position du conduc- <...
- Page 38 6.2.4.3. Incertitude intrinsèque Les incertitudes intrinsèques des mesures du courant et de la phase doivent être ajoutées aux incertitudes intrinsèques de l’appareil pour la grandeur concernée : puissance, énergies, facteurs de puissance, etc. Les caractéristiques suivantes sont données pour les conditions de référence des capteurs de courant. Caractéristiques des capteurs de courant qui ont une sortie de 1 V à...
- Page 39 Limitation des AmpFlex et des MiniFlex ® ® Comme pour tous les capteurs de Rogowski, la tension de sortie des AmpFlex et des MiniFlex est proportionnelle à la ® ® fréquence. Un courant élevé à fréquence élevée peut saturer l'entrée courant des appareils. Pour éviter la saturation, il faut respecter la condition suivante : n=∞...
- Page 40 MA193 ou MA194 < 3% ® Les ponts redresseur ont une forme d'onde qui n'est pas prise en charge par les PEL 52. 6.4. ALIMENTATION Alimentation secteur (entre les bornes V1 et N) ■ Plage de fonctionnement : 100 V - 600 V Une tension DC de 100 V ou plus empêchera le fonctionnement de l'alimentation secteur.
- Page 41 ■ Utilisation à l'intérieur. ■ Altitude ■ Fonctionnement : 0 à 2 000 m ; ■ Stockage : 0 à 10 000 m 6.6. WIFI 2,4 GHz bande IEEE 802.11 b/g Puissance Tx (b) : +17,3 dBm Puissance Tx (g) : +14 dBm Sensibilité...
- Page 42 7. MAINTENANCE L’appareil ne comporte aucune pièce susceptible d’être remplacée par un personnel non formé et non agréé. Toute intervention non agréée ou tout remplacement de pièce par des équivalences risque de compromettre gravement la sécurité. 7.1. NETTOYAGE Déconnectez tout branchement de l’appareil. Utilisez un chiffon doux, légèrement imbibé...
- Page 43 8. GARANTIE L’instrument est garanti au propriétaire pour une période de deux ans à compter de la date d’achat initial contre les défauts de fabrication. Cette garantie limitée est donnée par AEMC Instruments, et non par le distributeur auprès duquel elle a été ®...
- Page 44 9. ANNEXE 9.1. MESURES 9.1.1. DÉFINITION Représentation géométrique des puissances active et réactive : Puissance Puissance active active fournie consommée Puissance réactive consommée φ Puissance réactive fournie Figure 28 La référence de ce schéma est le vecteur de courant (fixé sur la partie droite de l'axe). Le vecteur de tension V varie dans sa direction en fonction de l'angle de phase φ.
- Page 45 9.1.2.4. Calcul des énergies Les énergies sont calculées toutes les secondes. Les énergies totales sont disponibles avec les données de la session enregistrée. 9.2. FORMULES DE MESURE Quantités Formules Commentaires vL = v1 ou v2 échantillon élémentaire Tension AC RMS phase-neutre (V N = nombre d’échantillons ab = u échantillon élémentaire...
- Page 46 Quantités Formule Cos (φ) de la charge avec le quadrant − ∑ Cos( ϕ × Cos( ϕ associé Tableau 19 N est le nombre de valeurs « 1 s » pour la période d’agrégation considérée (1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30 ou 60 minutes. 9.4.
- Page 47 9.5. GRANDEURS DISPONIBLES ● disponible sur l'appareil et dans Panneau de Commande PEL ○ disponible dans Panneau de Commande PEL non disponible Valeur ten- Valeur Max Valeur temps Valeur ten- Min/Max 1s Quantités Symbole dance réel 1s dance 1s agrégées agrégées ●...
- Page 48 Valeur ten- Valeur Max Valeur temps Valeur ten- Min/Max 1s Quantités Symbole dance réel 1s dance 1s agrégées agrégées Énergie apparente sur ● ○ la source Énergie apparente sur ● ○ la charge ● Φ ( Φ ( ● ● Φ...
- Page 49 9.6. GRANDEURS DISPONIBLES La grandeurs suivantes sont disponibles dans l'appareil ou dans Panneau de Commande PEL. 1P-3W2I et 2P-3W2I 1P-2W1I Quantités ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●...
- Page 50 9.7. GLOSSAIRE φ Décalage de phase de la tension par rapport au courant. ° Degré. Pourcentage. Ampère (unité de courant). Composante alternative (courant ou tension). Différentes moyennes définies au § 9.3. Agrégation Facteur de crte du courant ou de la tension : rapport de la valeur de crte d’un signal à la valeur efficace. cos φ...
- Page 51 REMARQUES:...
- Page 52 04/25 99-MAN 100591 v05 AEMC Instruments ® 15 Faraday Drive • Dover, NH 03820 USA Phone: +1 (603) 749-6434 • +1 (800) 343-1391 • Fax: +1 (603) 742-2346 www.aemc.com © 2023 Chauvin Arnoux , Inc. d.b.a. AEMC Instruments. All Rights Reserved. ®...
