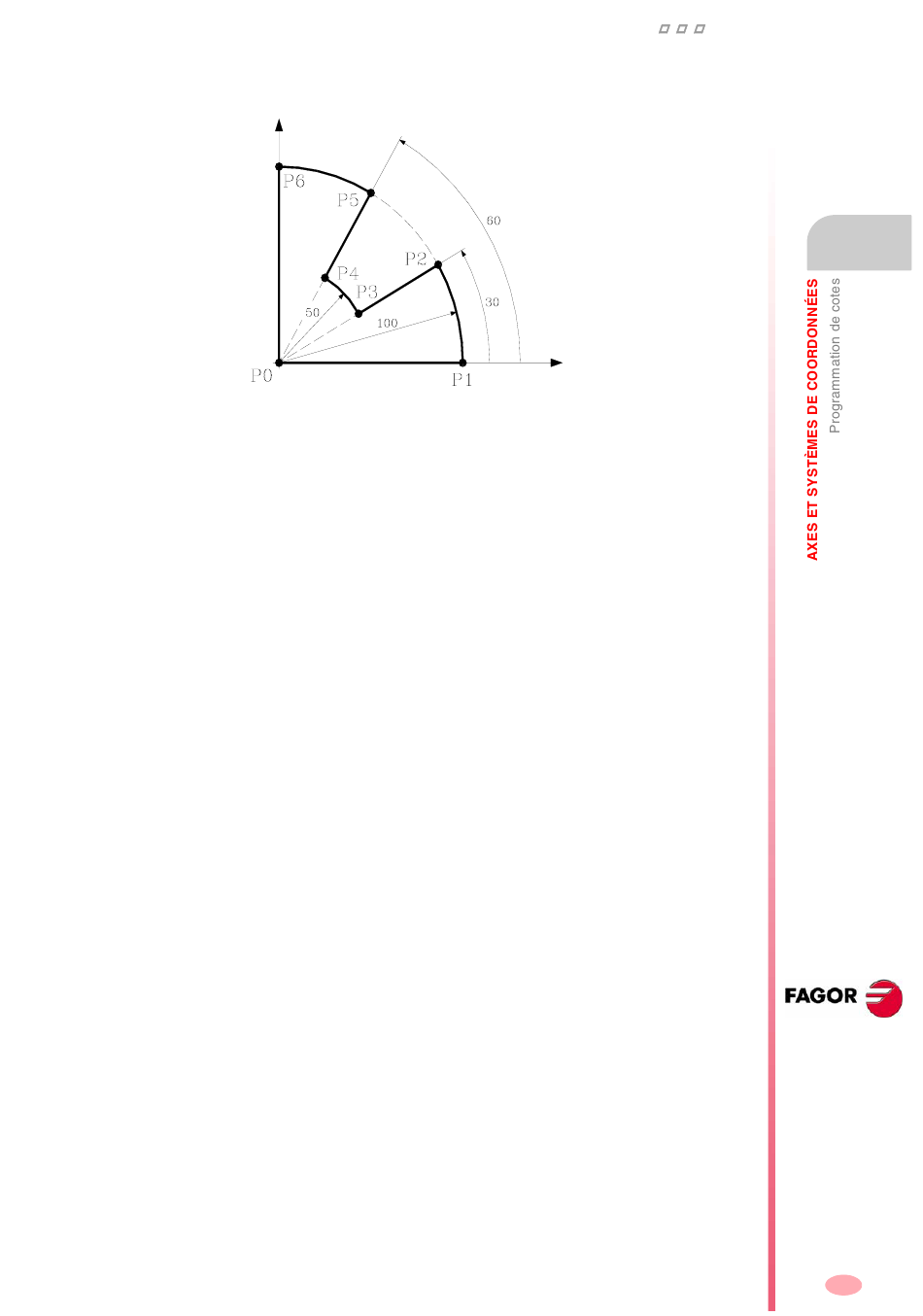

Exemple de programmation, en supposant que l'Origine Polaire est située sur
l'Origine des Coordonnées.
Coordonnées absolues:
G90 X0
G01 R100
G03
G01 R50
G03
G01 R100
G03
G01 R0
Coordonnées incrémentales:
G90 X0
G91 G01 R100
G03
G01 R-50
G03
G01 R50
G03
G01 R-100
L'origine polaire peut non seulement être présélectionnée par la fonction G93, décrite
plus loin, mais également modifiée dans les cas suivants:
• A la mise sous tension, après l'exécution de M02, M30 ou après un ARRÈT
D'URGENCE ou une RAZ, la CNC prendra comme origine polaire l'origine des
coordonnées du plan de travail définie par le paramètre machine général
"IPLANE".
• A chaque changement de plan de travail (G16, G17, G18 ou G19), la CNC prend
comme origine polaire l'origine des coordonnées du nouveau plan de travail
sélectionné.
• Lors de l'exécution d'une interpolation circulaire (G02 ou G03), et si le paramètre
machine général "PORGMOVE" a la valeur 1, le centre de l'arc devient la nouvelle
origine polaire.
Y0 ; Point P0
Q0 ; Point P1, en ligne droite (G01)
Q30 ; Point P2, en arc (G03)
Q30 ; Point P3, en ligne droite (G01)
Q60 ; Point P4, en arc (G03)
Q60 ; Point P5, en ligne droite (G01)
Q90 ; Point P6, en arc (G03)
Q90 ; Point P0, en ligne droite (G01)
Y0 ; Point P0
Q0 ; Point P1, en ligne droite (G01)
Q30 ; Point P2, en arc (G03)
Q0 ; Point P3, en ligne droite (G01)
Q30 ; Point P4, en arc (G03)
Q0 ; Point P5, en ligne droite (G01)
Q30 ; Point P6, en arc (G03)
Q0 ; Point P0, en ligne droite (G01)
